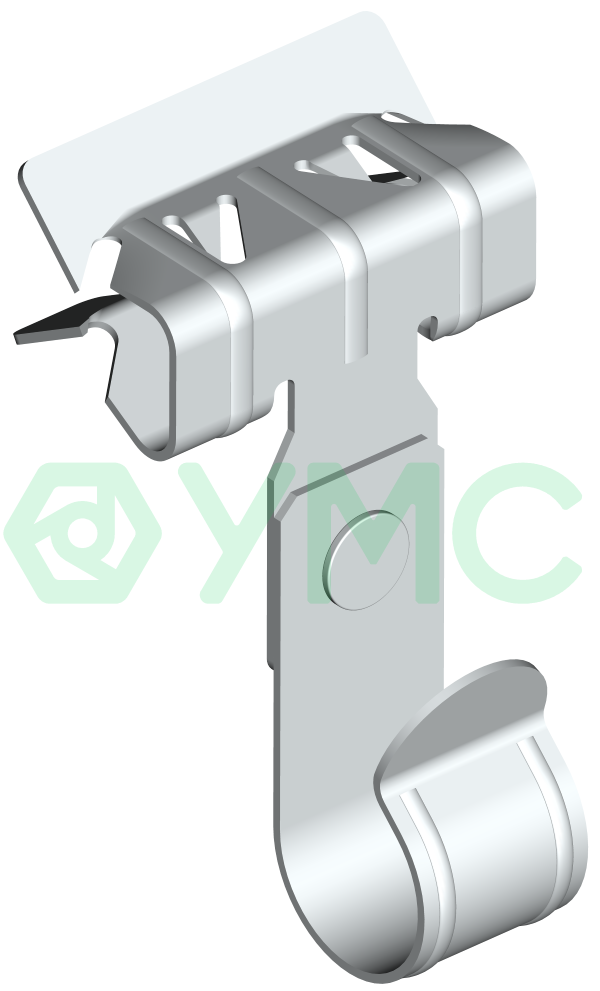

Балочный зажим под трубу BZ-8-14-T20

Name: Балочный зажим под трубу BZ-8-14-T20
Brand: Универсальные Системы

Обновлено в 2023 году

Описание

Версия Revit 2017.

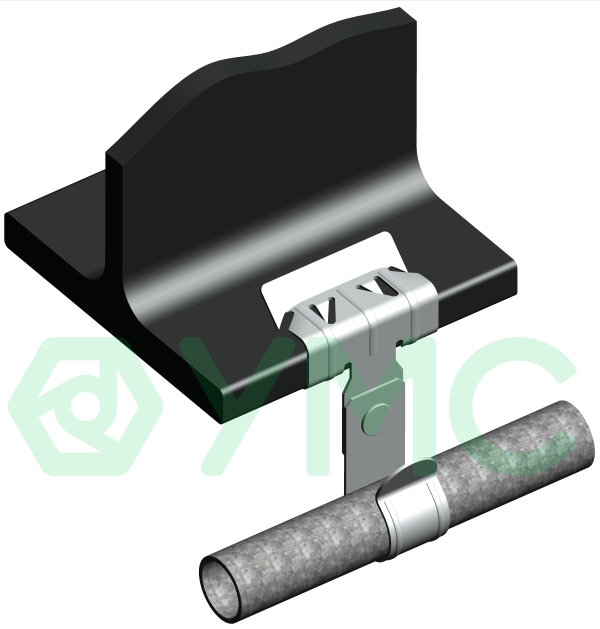

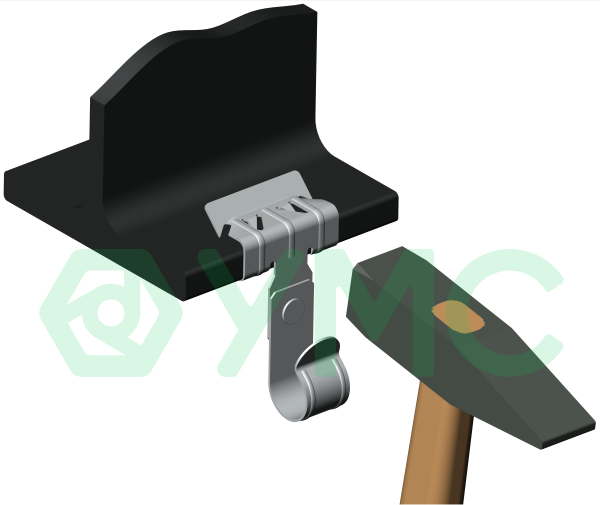

Монтаж на горизонтальную стальную балку. Mонтаж труб и кабелей. Используется один раз, не смещается. Монтаж без сварки и сверления. Для установки необходим только молоток. Выдерживает значительные нагрузки.
Пружинная сталь марки 65Г, ГОСТ 2283-79.
Термодиффузионное цинкование по 4-му классу ГОСТ Р 9.316-2006, не менее 192 часов в соляном тумане.

Файлы для скачивания


rfa	gm_balochnyyzajimpodtrubu_bz-8-14-t25_ums.rfa	388 KB	Revit 2017
rvt	BIMLIB_Каталог_Зажимы_УМС.rvt	22.6 MB	Revit 2017
jpg	835gjy1oy34cka82pd1d6o04j9yqprtx.jpg	91 KB	—
jpg	bhqsog7e3kpgwq78zyshqrh48byk4ijc.jpg	134 KB	—
jpg	yxl8t2br91szqyiigqnjmsk71i5yrwe7.jpg	268 KB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти

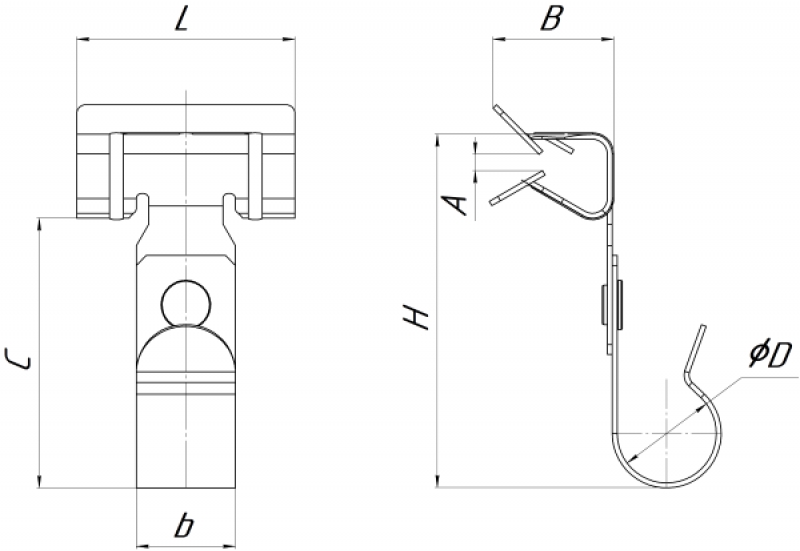

Размеры
Высота	71 mm
Ширина	28 mm
Длина	44 mm
Вес	33 g
Параметры в файлах моделей
TypeName	BZ-8-14-T25
Единица измерения ADSK_Единица измерения	шт.
Масса Текст ADSK Масса Текст	0.034
Марка ADSK Марка	BZ-8-14-T25
Наименование ADSK Наименование	Балочный зажим под трубу BZ-8-14-T25
