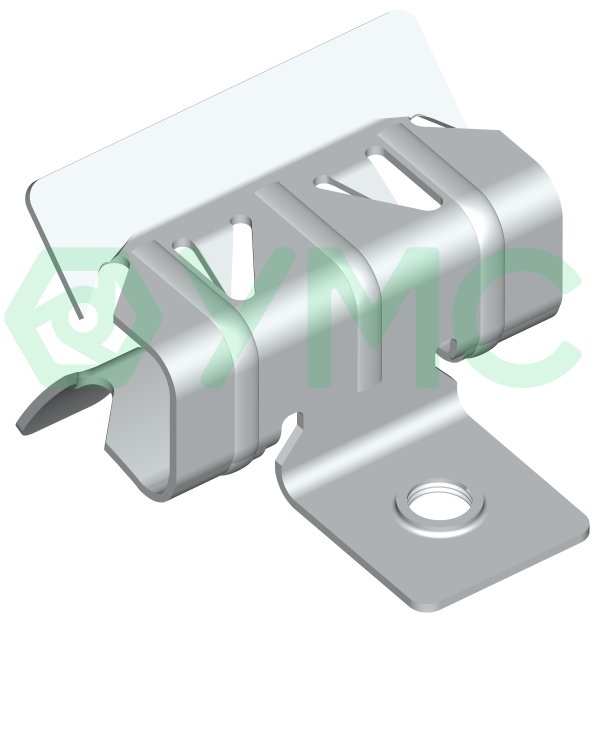

Балочный зажим с отгибом и резьбой М6 BZ-8-14-M6-G
Обновлено в 2023 годуОписание

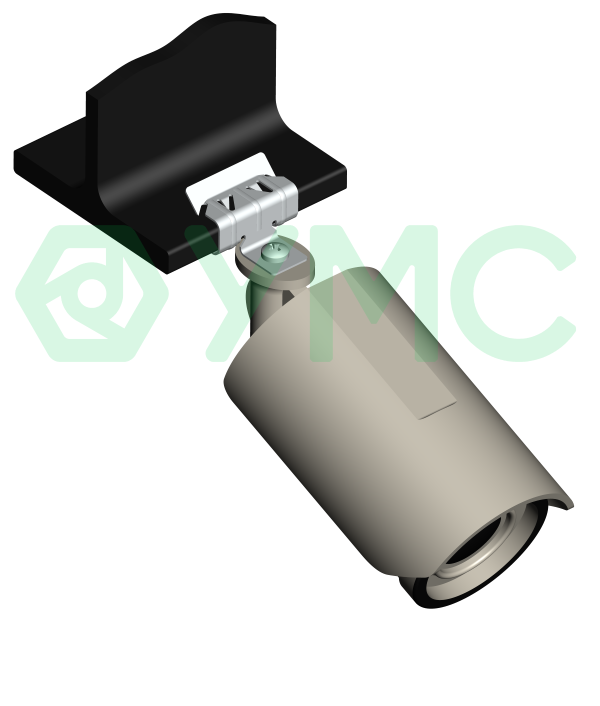

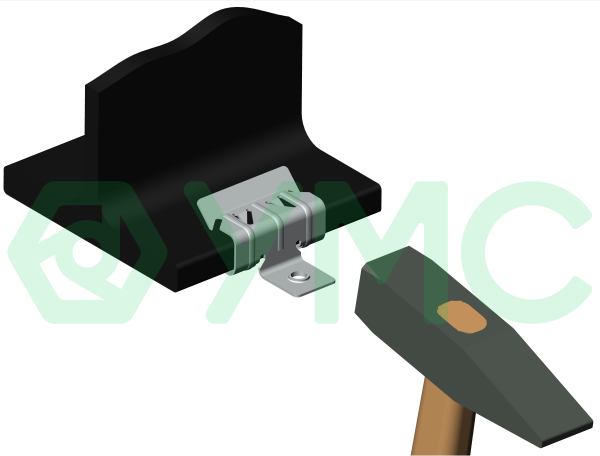

Монтаж на вертикальных полках стальных балок, решетчатых настилах. С резьбой М6 для монтажа пожарной сигнализации, осветительных приборов, и т.д. Используется один раз, не смещается. Монтаж без сварки и сверления. Для установки необходим только молоток. Выдерживает значительные нагрузки.
Пружинная сталь марки 65Г, ГОСТ 2283-79.
Термодиффузионное цинкование по 4-му классу ГОСТ Р 9.316-2006, не менее 192 часов в соляном тумане.
Файлы для скачивания
| rfa | gm_balochnyyzajimsotgibomirezboy_bz-8-14-m6-g_ums.rfa | 376 KB | Revit 2017 | |
| rvt | BIMLIB_Каталог_Зажимы_УМС.rvt | 22.6 MB | Revit 2017 | |
| l1skdxjpfr7zxo6j5gay67otgly53lzp (1).pdf | 202 KB | — | ||
| l1skdxjpfr7zxo6j5gay67otgly53lzp (1).pdf | 202 KB | — | ||
| jpg | yxl8t2br91szqyiigqnjmsk71i5yrwe7.jpg | 268 KB | — |
Технические характеристики
| Общее | |
| Категория | Конструкции и несущие элементы |
| Тип | Элементы конструкций |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |

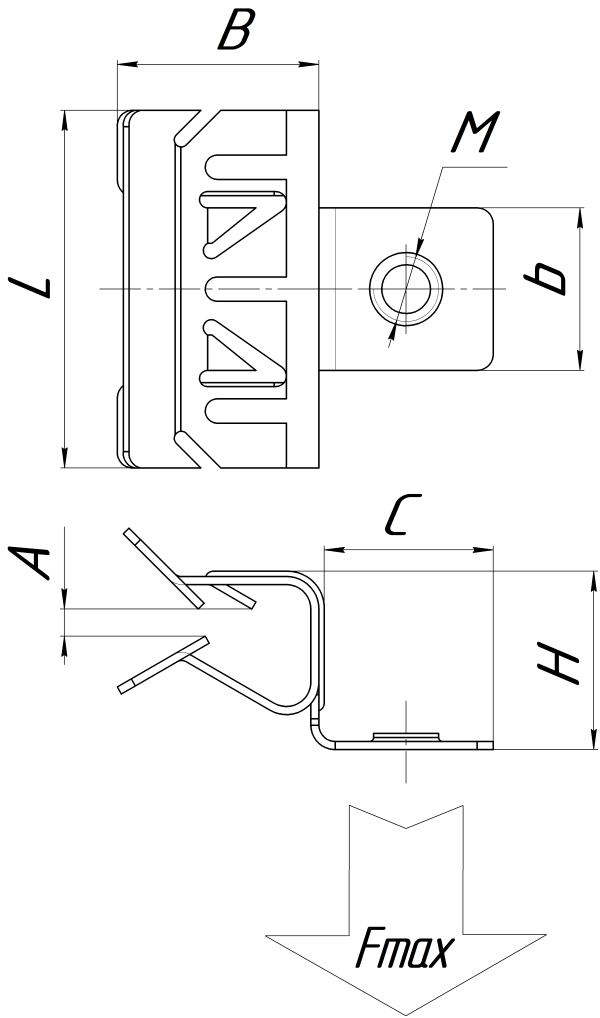

| Размеры | |
| Высота | 23 mm |
| Ширина | 28 mm |
| Длина | 32 mm |
| Вес | 20 g |
| Параметры в файлах моделей | |
| Изготовитель | ООО "Универсальные системы" |
| Масса ADSK Масса | 0.02 |
| Производитель Контакты | info@ums.su |
| Наименование ADSK Наименование | Балочный зажим с отгибом и резьбой BZ-8-14-M6-G |
| Количество ADSK Количество | 1 |
