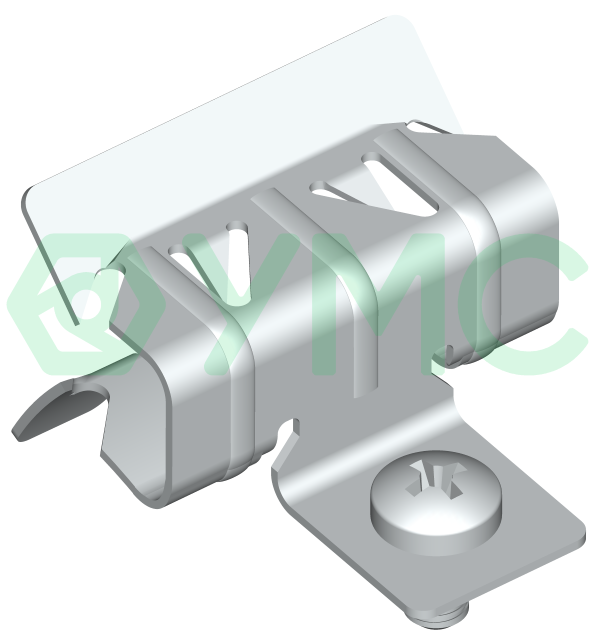

Балочный зажим с отгибом и винтом М6*9 BZ-8-14-V6-10-G

Name: Балочный зажим с отгибом и винтом М6*9 BZ-8-14-V6-10-G
Brand: Универсальные Системы

Обновлено в 2023 году

Описание

Версия Revit 2017.

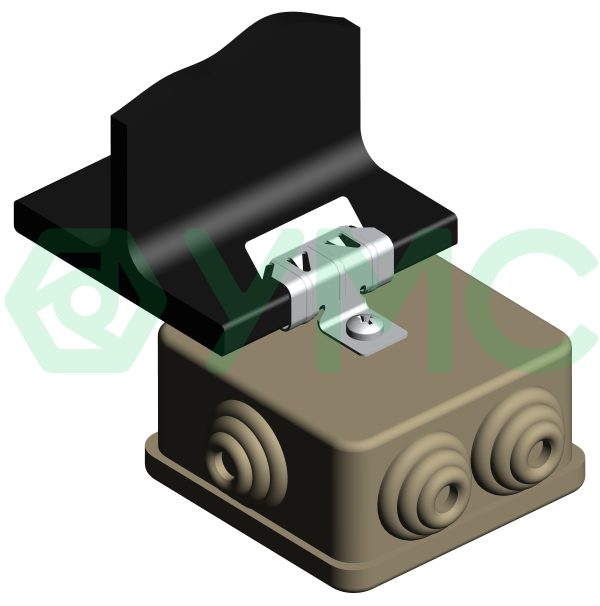

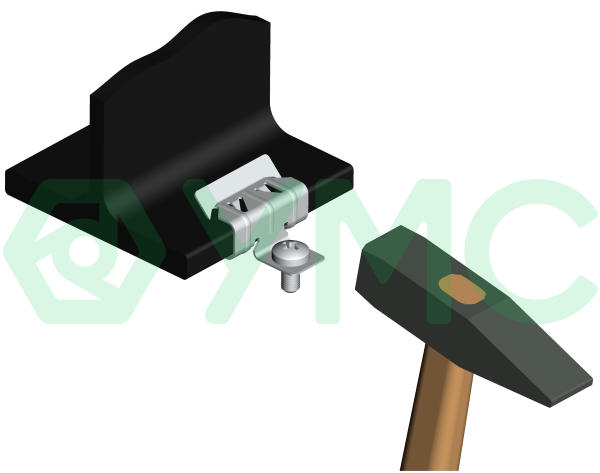

Монтаж на вертикальных полках стальных балок, решетчатых настилах. С резьбой М6 для монтажа пожарной сигнализации, осветительных приборов, и т.д. Используется один раз, не смещается. Монтаж без сварки и сверления. Для установки необходим только молоток. Выдерживает значительные нагрузки.
Пружинная сталь марки 65Г, ГОСТ 2283-79.
Термодиффузионное цинкование по 4-му классу ГОСТ Р 9.316-2006, не менее 192 часов в соляном тумане.

Файлы для скачивания


rfa	gm_balochnyyzajimsotgibomirezboy_bz-8-14-m6-g_ums.rfa	376 KB	Revit 2017
rvt	BIMLIB_Каталог_Зажимы_УМС.rvt	22.6 MB	Revit 2017
pdf	nnzp39gfe8xb203baf4f9plagxx9hdbm.pdf	203 KB	—
jpg	yxl8t2br91szqyiigqnjmsk71i5yrwe7.jpg	268 KB	—
jpg	bhqsog7e3kpgwq78zyshqrh48byk4ijc.jpg	134 KB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти

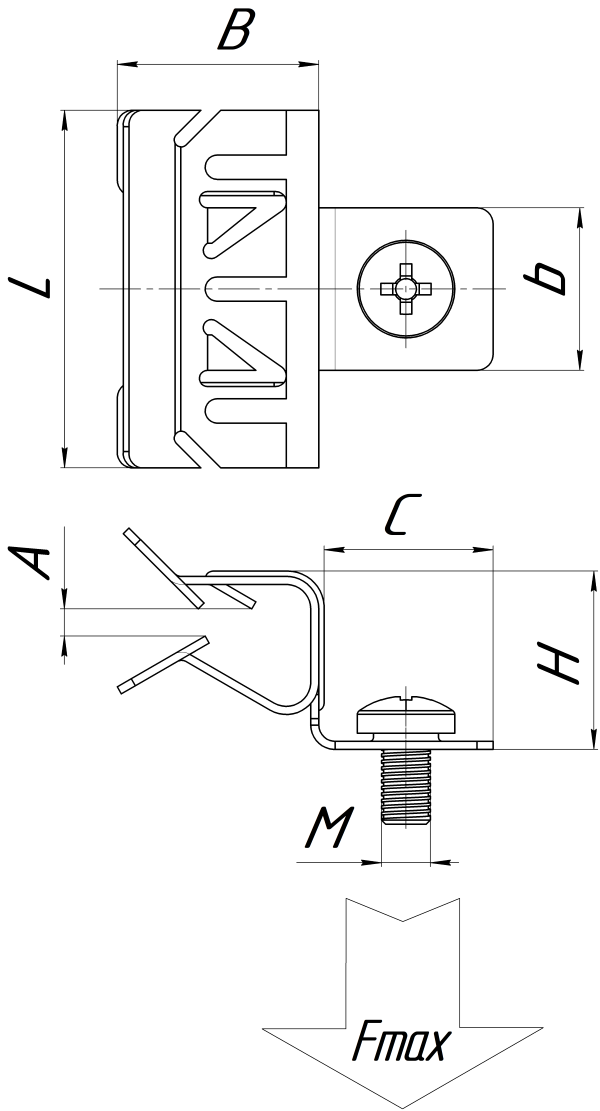

Размеры
Высота	25 mm
Ширина	23 mm
Длина	44 mm
Вес	25 g
Параметры в файлах моделей
Количество ADSK Количество	1
Марка ADSK Марка	BZ-8-14-M6-G
Изготовитель	ООО "Универсальные системы"
URL	https://u-system.ru/
Масса Текст ADSK Масса Текст	0.020
