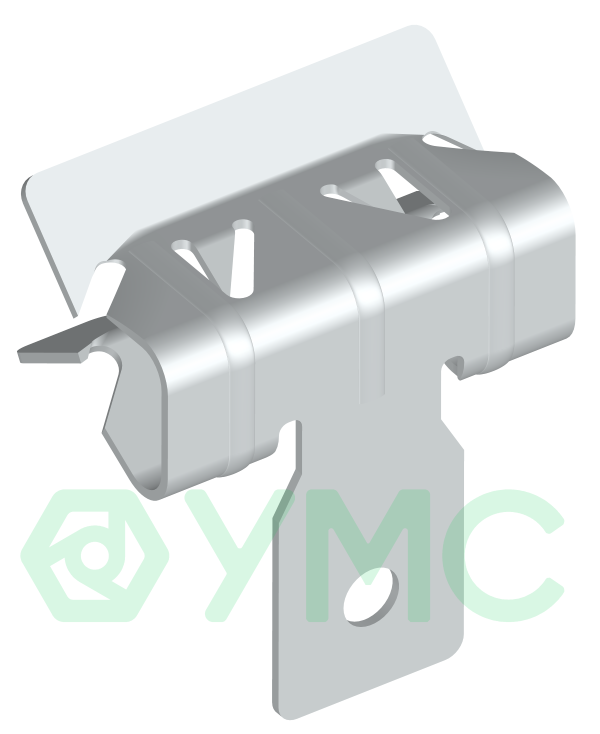

Балочный зажим с отверстием BZ-15-20
Обновлено в 2023 годуОписание

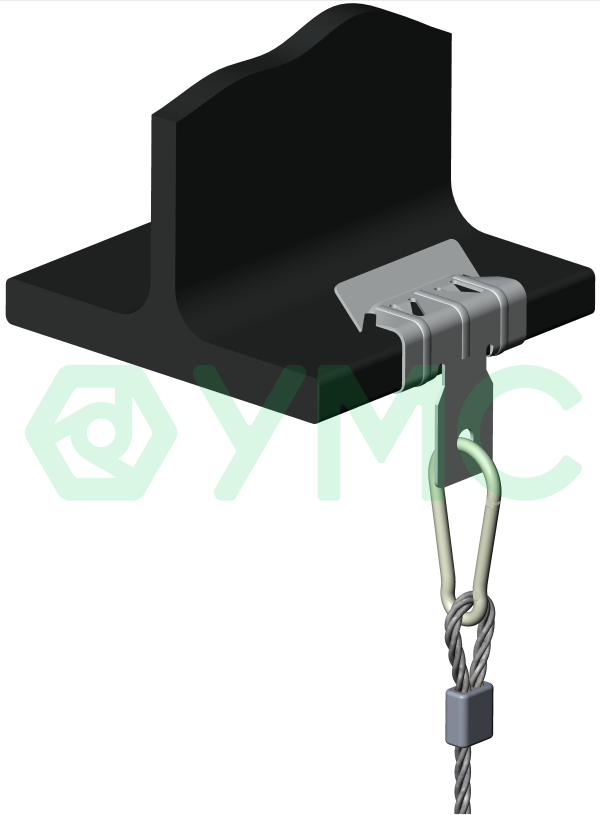

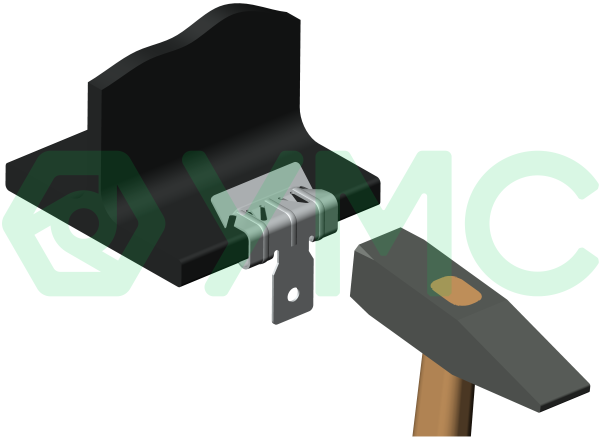

Монтаж на горизонтальную стальную балку. Крепление для троса и цепи. Используется один раз, не смещается. Монтаж без сварки и сверления. Для установки необходим только молоток. Выдерживает значительные нагрузки.
Пружинная сталь марки 65Г, ГОСТ 2283-79.
Термодиффузионное цинкование по 4-му классу ГОСТ Р 9.316-2006, не менее 192 часов в соляном тумане.
Файлы для скачивания
| rfa | gm_balochnyyzajimsotverstiem_bz-2-7_ums.rfa | 408 KB | Revit 2017 | |
| rvt | BIMLIB_Каталог_Зажимы_УМС.rvt | 22.6 MB | Revit 2017 | |
| jpg | 835gjy1oy34cka82pd1d6o04j9yqprtx.jpg | 91 KB | — | |
| jpg | bhqsog7e3kpgwq78zyshqrh48byk4ijc.jpg | 134 KB | — | |
| jpg | yxl8t2br91szqyiigqnjmsk71i5yrwe7.jpg | 268 KB | — |
Технические характеристики
| Общее | |
| Категория | Конструкции и несущие элементы |
| Тип | Элементы конструкций |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |

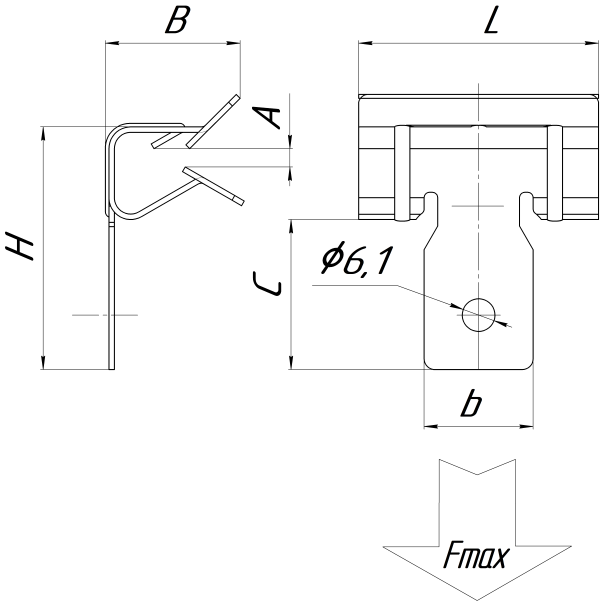

| Размеры | |
| Высота | 46 mm |
| Ширина | 25 mm |
| Длина | 44 mm |
| Вес | 22 g |
| Параметры в файлах моделей | |
| Масса ADSK Масса | 0.011 |
| Изготовитель | ООО "Универсальные системы" |
| Масса Текст ADSK Масса Текст | 0.011 |
| TypeName | BZ-2-7 |
| Количество ADSK Количество | 1 |
