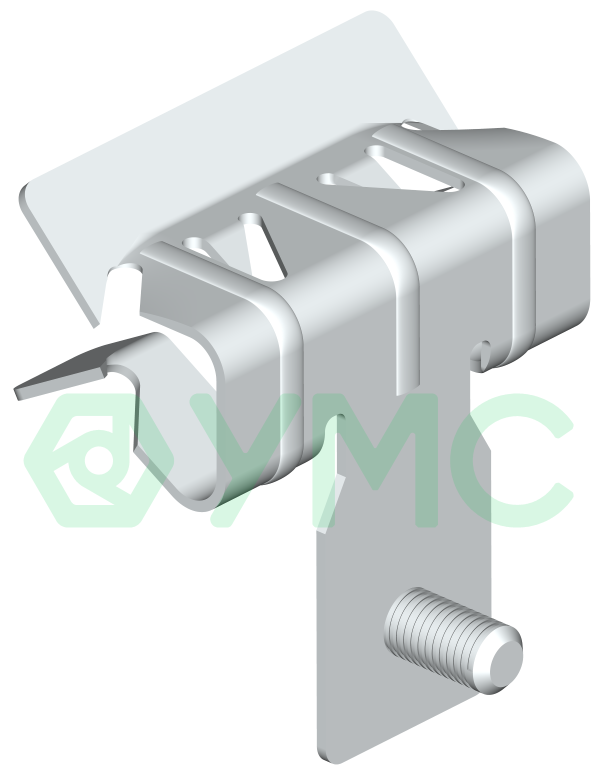

Балочный зажим с винтом М6*9 BZ-15-20-V6-10
Обновлено в 2023 годуОписание

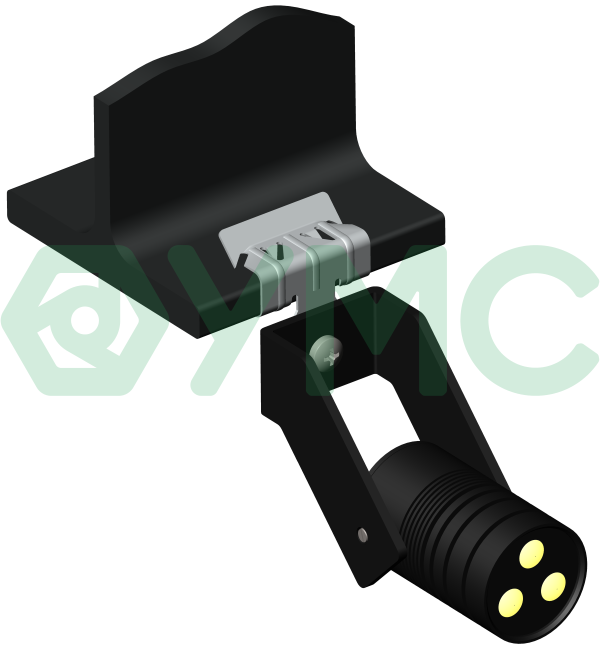

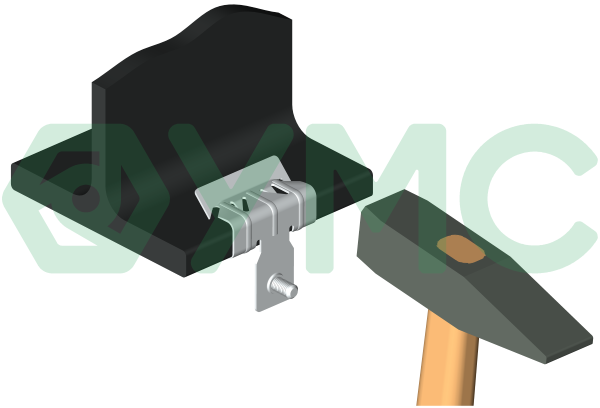

Монтаж на вертикальных полках стальных балок, решетчатых настилах. С резьбой М6 для монтажа пожарной сигнализации, осветительных приборов, и т.д. Используется один раз, не смещается. Монтаж без сварки и сверления. Для установки необходим только молоток. Выдерживает значительные нагрузки.
Пружинная сталь марки 65Г, ГОСТ 2283-79.
Термодиффузионное цинкование по 4-му классу ГОСТ Р 9.316-2006, не менее 192 часов в соляном тумане.
Файлы для скачивания
| rfa | gm_balochnyyzajimsotverstiem_bz-8-14_ums.rfa | 612 KB | Revit 2017 | |
| rvt | BIMLIB_Каталог_Зажимы_УМС.rvt | 22.6 MB | Revit 2017 | |
| 6x4xkuqo58hribm9xt821726bjq8z82u.pdf | 204 KB | — | ||
| jpg | 835gjy1oy34cka82pd1d6o04j9yqprtx.jpg | 91 KB | — | |
| jpg | bhqsog7e3kpgwq78zyshqrh48byk4ijc.jpg | 134 KB | — |
Технические характеристики
| Общее | |
| Категория | Конструкции и несущие элементы |
| Тип | Элементы конструкций |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |

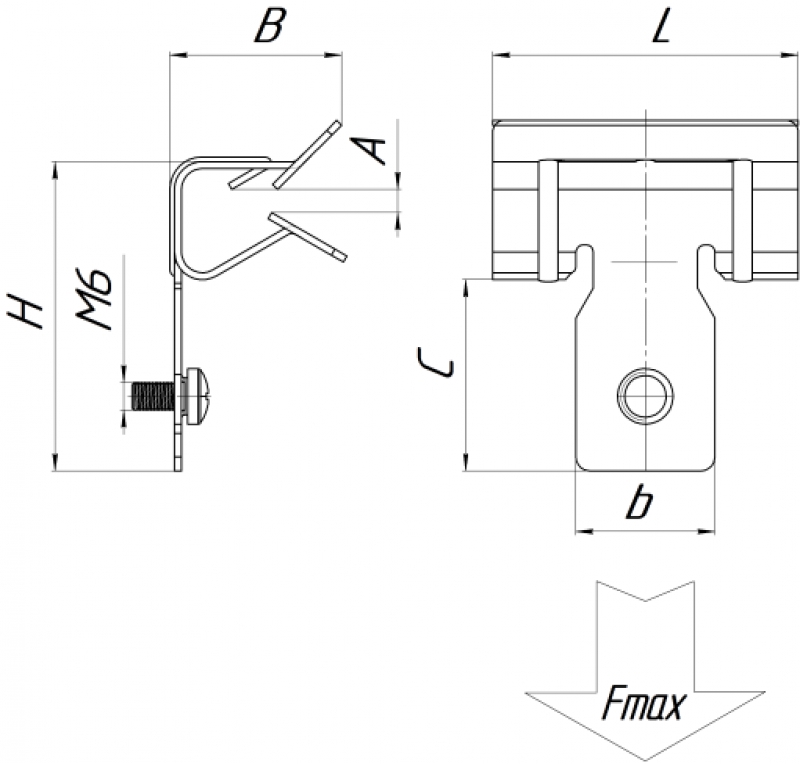

| Размеры | |
| Высота | 46 mm |
| Ширина | 25 mm |
| Длина | 44 mm |
| Вес | 25 g |
| Параметры в файлах моделей | |
| Масса Текст ADSK Масса Текст | 0.02 |
| Версия Revit ADSK_Версия Revit | 2017 |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | BIMLIB_Сталь_Пружинная_Пружинная_65Г_УМС |
| Марка ADSK Марка | BZ-8-14 |
