Радиатор BILUX plus R200-300-500 биметаллический с боковым подключением

Name: Радиатор BILUX plus R200-300-500 биметаллический с боковым подключением
Brand: СНПО "Теплоприбор

Обновлено в 2024 году

Описание

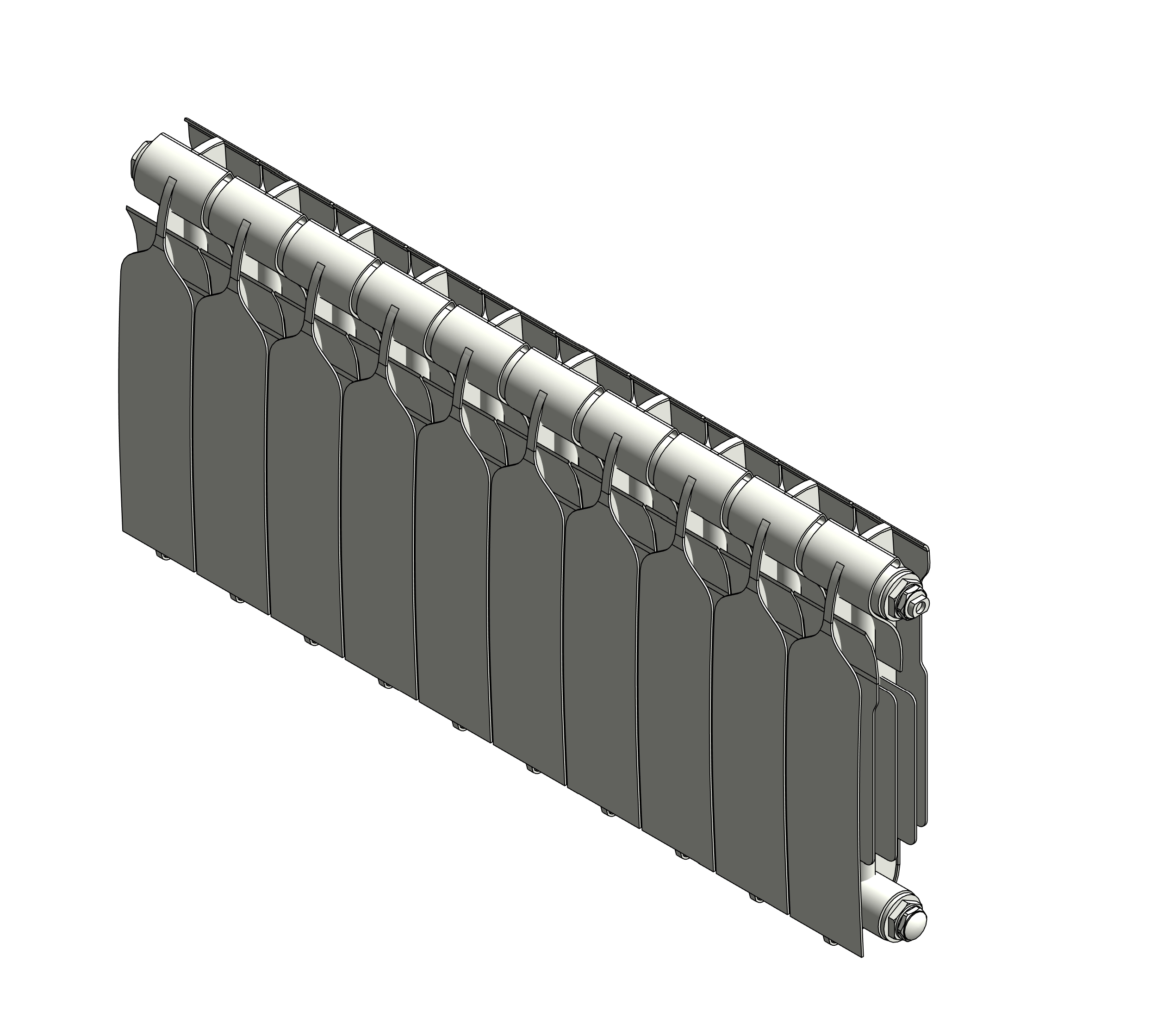

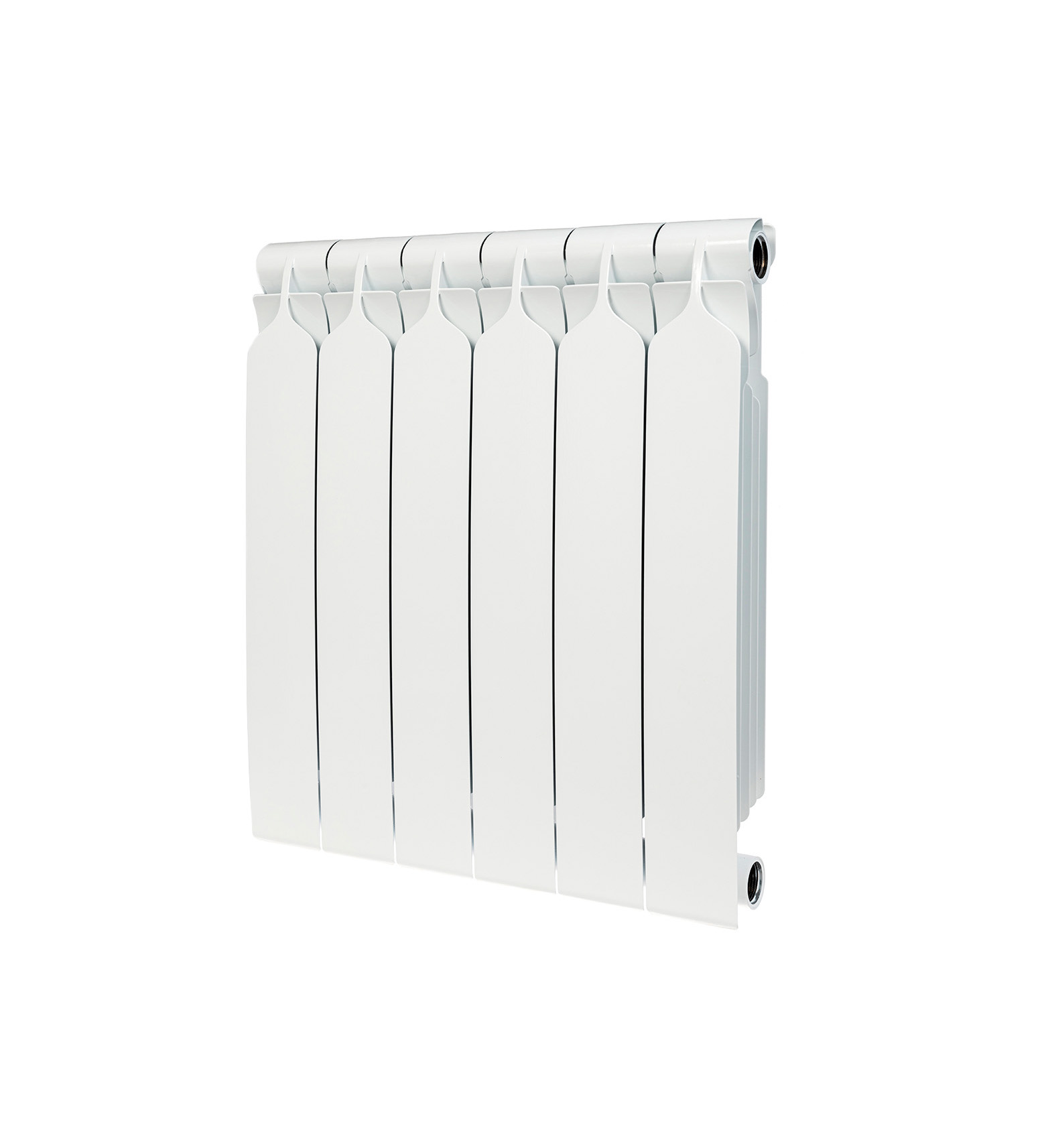

Версия Revit 2019.Секционные биметаллические радиаторы BILUX Plus R200-300-500 с боковым подключением предназначены для применения как в автономных системах отопления индивидуальных домов, так и в системах центрального отопления жилищных комплексов и административных зданий. Радиаторы могут устанавливаться с применением двухтрубных, однотрубных или лучевых схем монтажа.
Теплоотдача Т= 70 С: BILUX Plus R200 – 90 Вт, BILUX Plus R300 - 116 Вт, BILUX Plus R500 - 170 Вт.
Для покраски радиаторов используют современный полиэфирный порошок RAL 9016. Покрытие экологически безопасно, обеспечивает высокую механическую и коррозийную стойкость, долговечность и не подвержено выцветанию под действием ультрафиолета.
Радиаторы имеют Сертификат Соответствия.
В каталоге разработаны необходимые спецификации для подсчета.

Файлы для скачивания


rfa	bimlib_sekcionnyyradiator_biluxplus-r200-300-500_teplopribor.rfa	1.8 MB	Revit 2019
rvt	bimlib_sekcionnyeradiatory_teplopribor.rvt	81.9 MB	Revit 2019
pdf	Sertifikat-BiLUX.pdf	526 KB	—
pdf	teplopribor_instruktsiya_po_rabote_s_modelyami.pdf	1.3 MB	—
txt	bimlib_sekcionnyyradiator_biluxplus-r200-300-500_teplopribor.txt	47 KB	—

Типоразмеры (12)

Наименование	Код изделия ADSK_Код изделия	Кронштейны Видимость Общие	Таблица поиска
Комплект ТРВ.k3.42. 1х1/2_300(h)	BILUX plus R300	False	BILUX plus R300
Комплект ТРВ.k3.42. 1х1/2_500(h)	BILUX plus R500	False	BILUX plus R500
Комплект GRk42Б 1х3/4_300(h)	BILUX plus R300	False	BILUX plus R300
Комплект ТРВ.k3.42. 1х1/2 (3 кронштейна)_300(h)	BILUX plus R300	True	BILUX plus R300
Комплект GRk42Б 1х3/4 (3 кронштейна)_300(h)	BILUX plus R300	True	BILUX plus R300

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Металл, Алюминий
Сайт производителя	Перейти
Общие характеристики
Материал ADSK Материал	BIMLIB_Белый_Теплоприбор
Обозначение ADSK Обозначение	ГОСТ 31311-2005
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО СНПО «Теплоприбор»
Диагональное верхнее	Подключение : Диагональное верхнее
