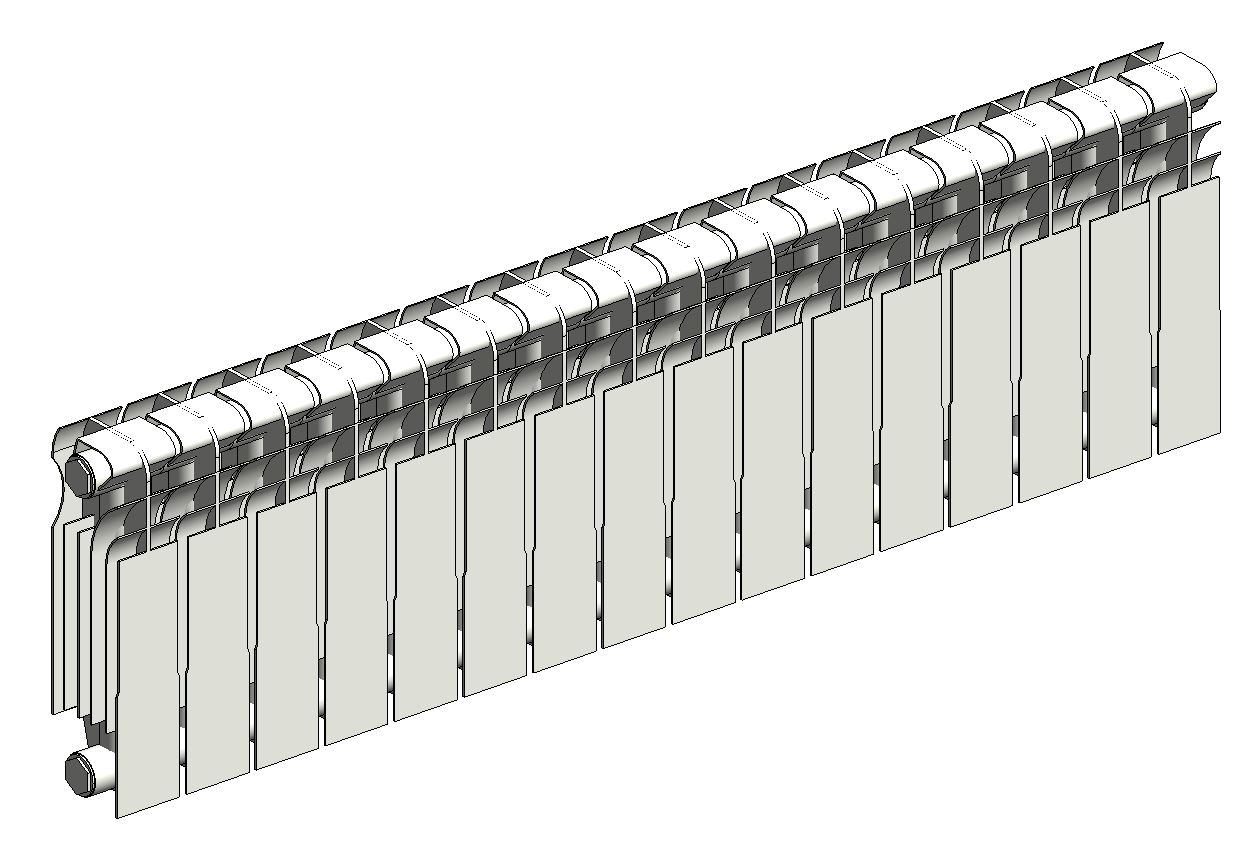

Радиатор отопительный биметаллический секционный ГОСТ 31311, Q=2800 Вт (проходной)

Name: Радиатор отопительный биметаллический секционный ГОСТ 31311, Q=2800 Вт (проходной)
Brand: САНТЕХПРОМ

Обновлено в 2021 году

Описание

Версия Revit 2019. Биметаллические радиаторы «САНТЕХПРОМ» применяются при строительстве новых домов бизнес-класса и при капитальном ремонте жилых домов. Радиаторы разработаны с учетом особенностей российских систем отопления и характеризуются высокими тепловыми показателями и, благодаря стальному внутреннему элементу для прохода теплоносителя, могут применяться в любых системах отопления практически без ограничений. Представленное семейство моделей разработано с учетом рекомендаций компании САНТЕХПРОМ и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания


rvt	santehprom_proekt_radiatory_specifikacii.rvt	109.1 MB	Revit 2019
rfa	santehprom_radiatorprohodnoy_rbs-500-90.rfa	3.5 MB	Revit 2019
pdf	santehprom_instrukciya_po_rabote_s_modelyu.pdf	1.3 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Алюминий, Сталь
Сайт производителя	Перейти
Размеры
Высота	500 mm
Ширина	90 mm
Длина	1280 mm
Вес	25600 g
Параметры в файлах моделей
Материал ADSK Материал	Сталь, окрашенная, слоновая кость, матовая
МодульА02	► : А02
TypeName	РБС-500/90
Единица измерения ADSK_Единица измерения	шт.
МодульА13	► : А13
