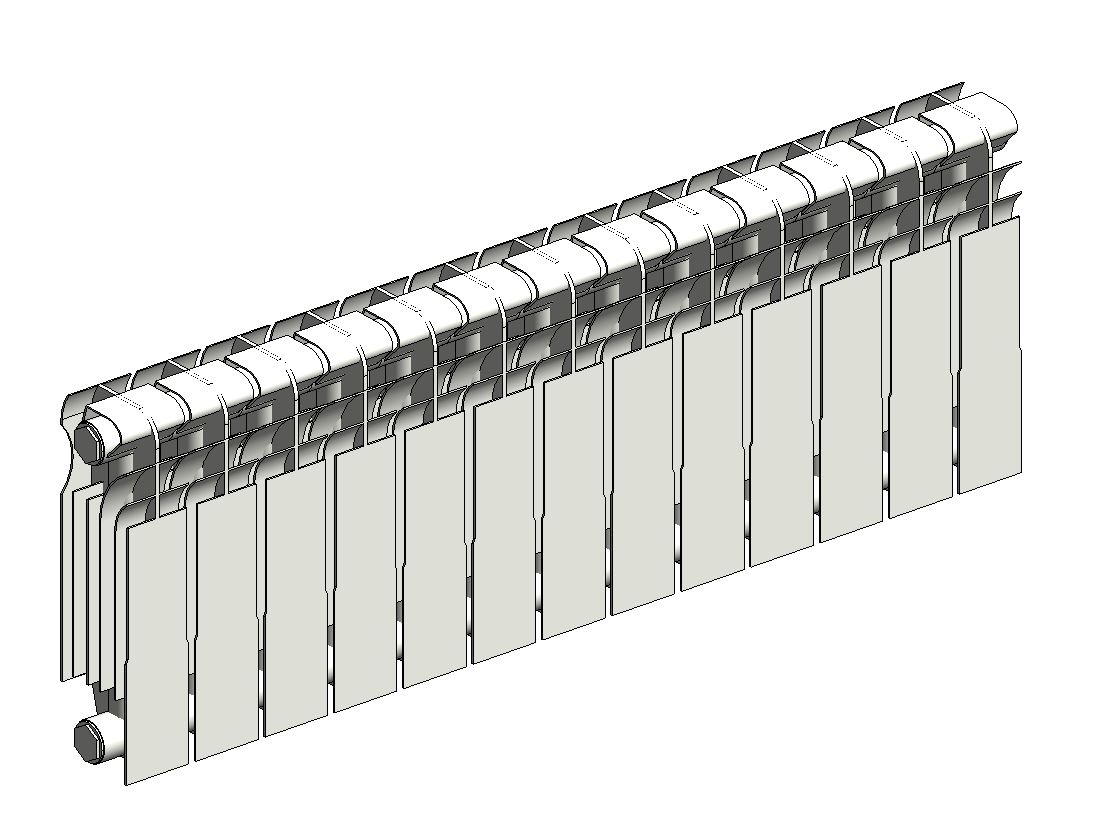

Радиатор отопительный биметаллический секционный ГОСТ 31311, Q=2340 Вт (проходной)

Name: Радиатор отопительный биметаллический секционный ГОСТ 31311, Q=2340 Вт (проходной)
Brand: САНТЕХПРОМ

Обновлено в 2021 году

Описание

Версия Revit 2019. Биметаллические радиаторы «САНТЕХПРОМ» применяются при строительстве новых домов бизнес-класса и при капитальном ремонте жилых домов. Радиаторы разработаны с учетом особенностей российских систем отопления и характеризуются высокими тепловыми показателями и, благодаря стальному внутреннему элементу для прохода теплоносителя, могут применяться в любых системах отопления практически без ограничений. Представленное семейство моделей разработано с учетом рекомендаций компании САНТЕХПРОМ и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания


rfa	santehprom_radiatorprohodnoy_rbs-500-95.rfa	3.1 MB	Revit 2019
rvt	santehprom_proekt_radiatory_specifikacii.rvt	109.1 MB	Revit 2019
pdf	santehprom_instrukciya_po_rabote_s_modelyu.pdf	1.3 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь, Алюминий
Сайт производителя	Перейти
Размеры
Высота	500 mm
Ширина	95 mm
Длина	1040 mm
Вес	23400 g
Параметры в файлах моделей
table2	РБС_500-95_маркаП
table3	moduli2
Материал ADSK Материал	Сталь, окрашенная, слоновая кость, матовая
МодульА15	► : А15
МодульА01	► : А01
