Деформационный шов с утеплением по ж.б. плитам

Name: Деформационный шов с утеплением по ж.б. плитам
Brand: ПЕНОПЛЭКС

Обновлено в 2021 году

Описание

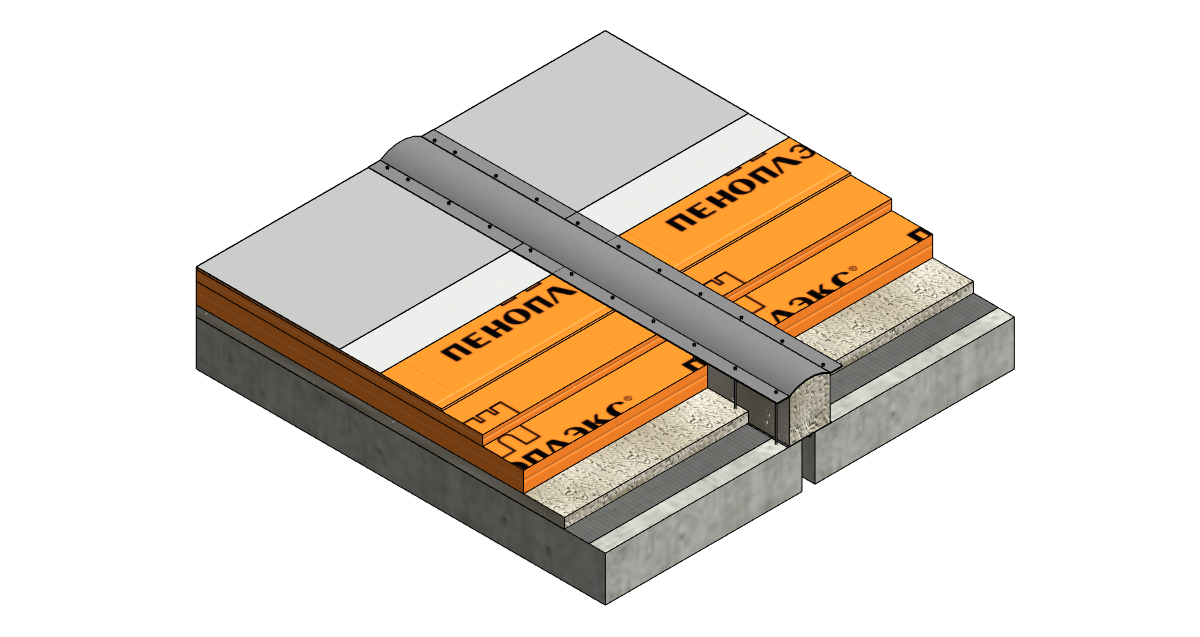

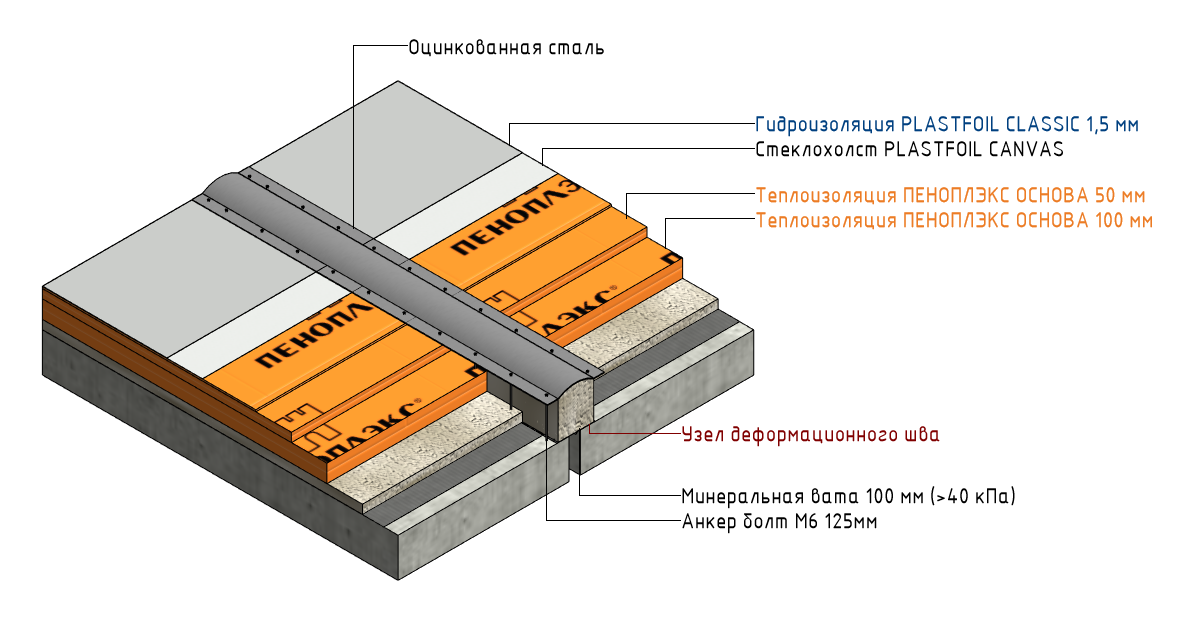

Узел деформационного шва. Модель Revit содержит системное семейство категории "Обобщенная модель" с применением продукции ПЕНОПЛЭКС, PLASTFOIL и PLASTGUARD. Модель содержит аннотативный параметрический узел на боковых видах, видимость узла меняется параметром. Материалы имеют физические и теплотехнические пользовательские параметры. Больше информации в разделе "Документация к продукту". Версия файла Autodesk Revit 2020.

Файлы для скачивания


rfa	ПЕНОПЛЭКС_ДеформационныйШов_ДеформационныйШовСУтеплениемПоЖБПлитам.rfa	864 KB	Revit 2020
pdf	113.pdf	314 KB	—

Типоразмеры (2)

Наименование	Описание	ПЕНОПЛЭКС ТипАнкераВерх
Деформационный шов_Высота 210мм_Анкеры М6 225-50мм	Узел деформационного шва Высота 210мм; Крепеж М6 225мм М6 50мм	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_225мм
Деформационный шов_Высота 164мм_Анкеры М6 125-50мм	Узел деформационного шва Высота 164мм; Крепеж М6 125мм М6 50мм	ПЕНОПЛЭКС_Крепеж_АнкерБолт : Анкер болт_М6_125мм

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Поливинилхлорид (PVC), Пенополистирол экструзионный (XPS)
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Группирование ADSK Группирование	Узел деформационного шва
Масса ADSK Масса	0
Материал ADSK Материал	ПЕНОПЛЭКС_Металл_Оцинкованная Сталь
Наименование ADSK Наименование	Узел деформационного шва
Единица измерения ADSK_Единица измерения	м.п.
