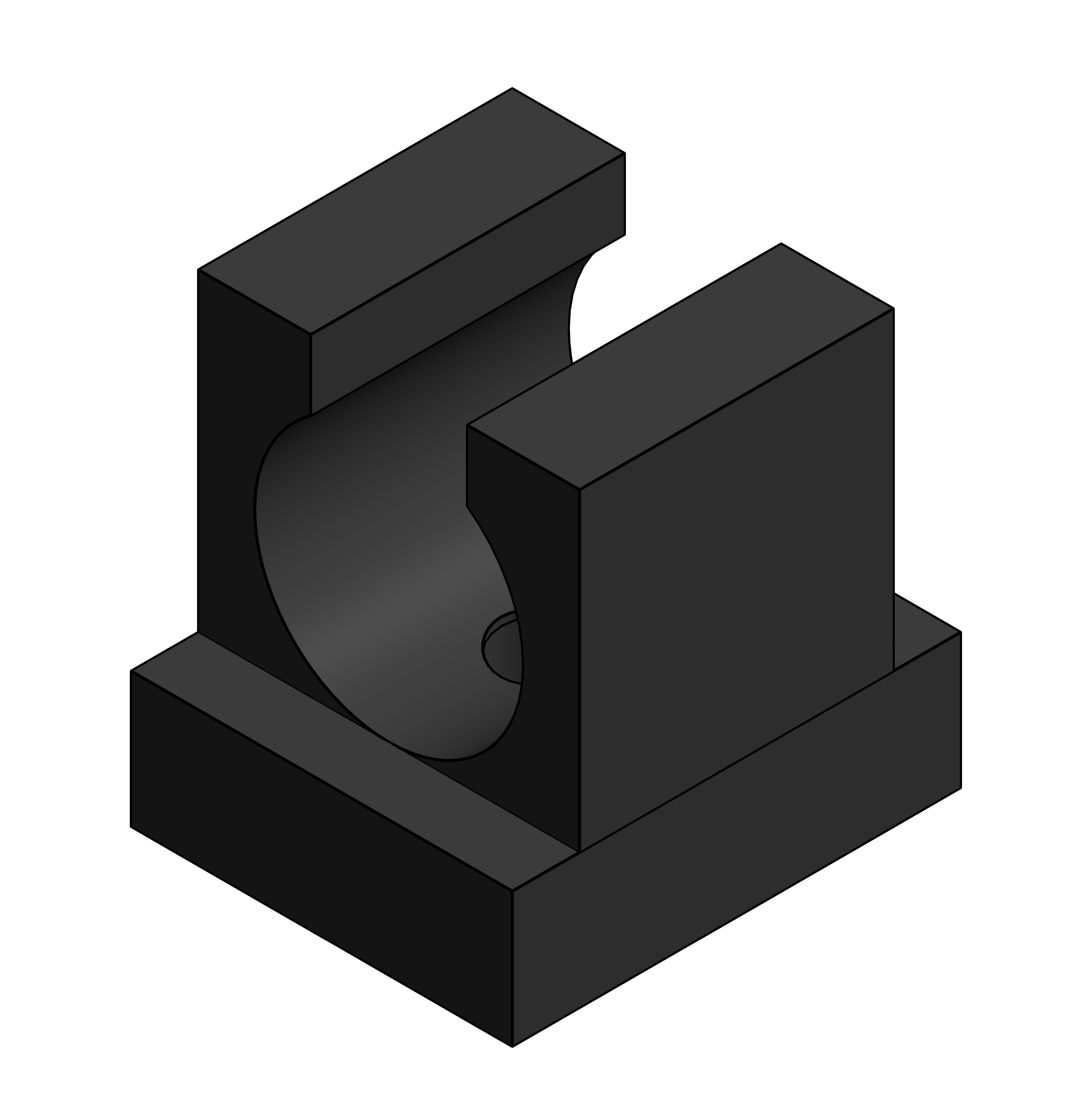

Держатель, полиамид, цвет черный

Name: Держатель, полиамид, цвет черный
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• крепление гофрированных полиамидных труб к корпусам оборудования, поверхности стен, потолков и перегородок. Характеристики:
• материал – полиамид (PA6.6);
• цвет: черный;
• температура эксплуатации – от –45 до +105 °С (выдерживает кратковременное воздействие до +150 °С);
• не содержит галогенов.

Файлы для скачивания


rfa	kns_derjatel_dkc.rfa	404 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_derjatel_dkc.ifc	134 KB	IFC2X3
txt	kns_derjatel_dkc.txt	14 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (8)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
DN 7	0.01	Держатель DN 7 мм, полиамид, цвет черный	PAS07N	Держатель DN 7 мм, полиамид, цвет черный
DN 10	0.005	Держатель DN 10 мм, полиамид, цвет черный	PAS10N	Держатель DN 10 мм, полиамид, цвет черный
DN 12	0.005	Держатель DN 12 мм, полиамид, цвет черный	PAS12N	Держатель DN 12 мм, полиамид, цвет черный
DN 17	0.007	Держатель DN 17 мм, полиамид, цвет черный	PAS17N	Держатель DN 17 мм, полиамид, цвет черный
DN 23	0.012	Держатель DN 23 мм, полиамид, цвет черный	PAS23N	Держатель DN 23 мм, полиамид, цвет черный

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Полиамид
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	DKC_Полиамид_Черный
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
ETIM Article Class	EC000368
Изготовитель	DKC
