Держатель проводника круглого для бетонного фасада (90024, 90025)

Name: Держатель проводника круглого для бетонного фасада (90024, 90025)
Brand: EZETEK

Обновлено в 2022 году

Описание

Версия Revit 2017.

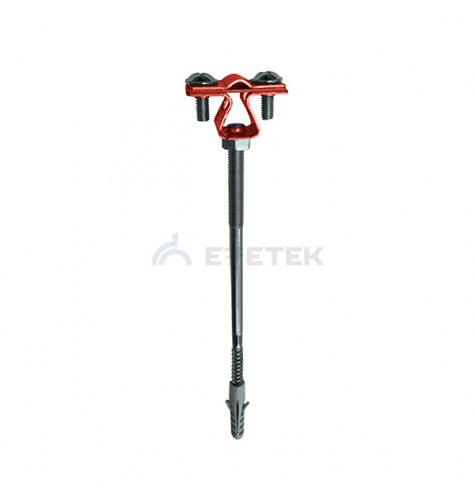

Держатель закрепляет пруток токоотводов молниезащиты диаметром 8 – 10 мм на бетонном фасаде здания. Выполнен на основе медного держателя проводника круглого, закрепленного на шпильке по бетону. Шпилька имеет дюбель, который позволяет закрепить держатель в бетонной конструкции. Пруток закрепляется при помощи держателя проводника круглого для фасадов на расстоянии 120 мм от фасада. Болты, стягивающие пластину под пруток, имеют резьбу М6.

Файлы для скачивания


rvt	ezetek_katalog_modeliispecifikacii.rvt	119.5 MB	Revit 2017
rfa	df_derjatelprovodnikakruglogodlyabetonnogofasada_ezetek.rfa	640 KB	Revit 2017
pdf	instrukciya_zazemlenieimolniezashchita_ezetek.pdf	2.5 MB	—

Типоразмеры (2)

Наименование	Материал ADSK Материал	Описание	Тип
ДержательПроводникаКруглогоДляБетонногоФасада_Медь_90024	BIMLIB_Медь_EZETEK	Держатель закрепляет пруток токоотводов молниезащиты диаметром 8 – 10 мм на бетонном фасаде здания. Выполнен на основе медного держателя проводника круглого, закрепленного на шпильке по бетону. Шпилька имеет дюбель, который позволяет закрепить держатель в бетонной конструкции. Пруток закрепляется при помощи держателя проводника круглого для фасадов на расстоянии 120 мм от фасада. Болты, стягивающие пластину под пруток, имеют резьбу М6.	FA_ДержательПроводникаКруглогоДляБетонногоФасада : FA_ДержательПроводникаКруглогоДляБетонногоФасада_Медь_90024
ДержательПроводникаКруглогоДляБетонногоФасада_ОцинкованнаяСталь_90025	BIMLIB_Сталь_Оцинкованная_EZETEK	Держатель закрепляет пруток токоотводов молниезащиты диаметром 8 – 10 мм на бетонном фасаде здания. Выполнен на основе держателя проводника круглого из оцинкованной стали, закрепленного на шпильке по бетону. Шпилька имеет дюбель, который позволяет закрепить держатель в бетонной конструкции. Пруток закрепляется при помощи держателя проводника круглого для фасадов на расстоянии 120 мм от фасада. Болты, стягивающие пластину под пруток, имеют резьбу М6.	FA_ДержательПроводникаКруглогоДляБетонногоФасада : FA_ДержательПроводникаКруглогоДляБетонногоФасада_ОцинкованнаяСталь_90025

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для молниезащиты
Материалы	Сталь, Сталь оцинкованная, Сталь, горячее цинкование, Медь, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Общие характеристики
Количество ADSK Количество	0
Марка ADSK Марка	Неспецифицируемое
Масса ADSK Масса	0
Масса Текст ADSK Масса Текст	Неспецифицируемое
Наименование ADSK Наименование	Неспецифицируемое
