Держатель проводника круглого (73293)

Name: Держатель проводника круглого (73293)
Brand: EZETEK

Обновлено в 2022 году

Описание

Версия Revit 2017.

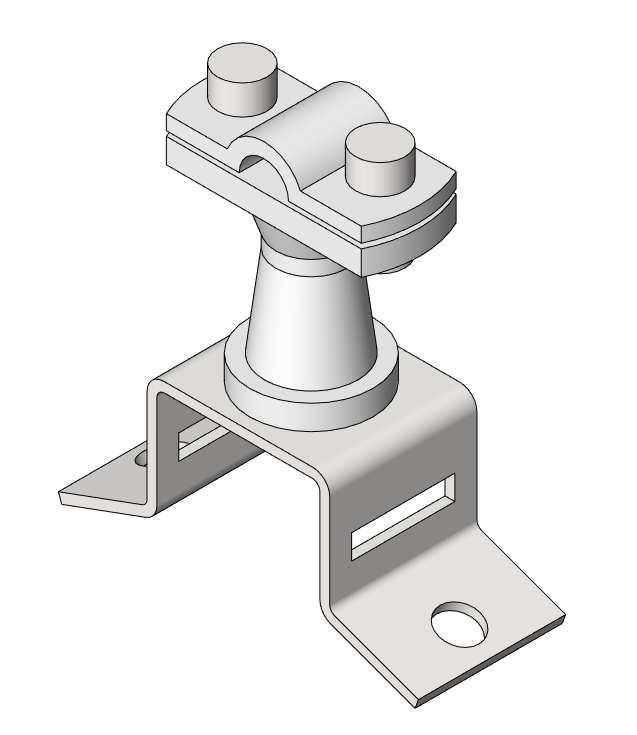

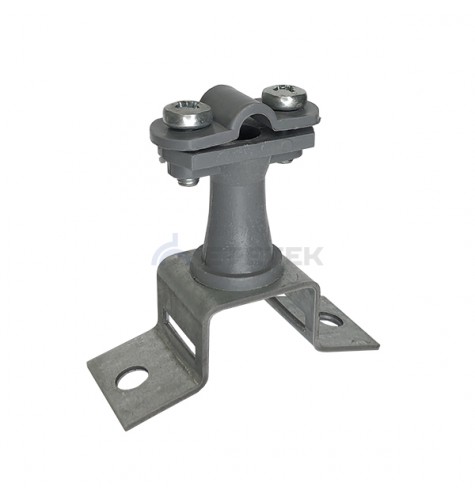

Держатель трубный проводника круглого применяется в системах молниезащиты для крепления круглого проводника диаметром 6-10 мм на вентиляционных, дымовых и др. трубах. В основании держателя имеются два прямоугольных отверстия для бандажной ленты, с помощью которой можно крепить проводник к трубам и два отверстия Ø8,4 мм для крепления держателя с помощью винтов (саморезов) к различным конструкциям. Высота крепления от проводника до основания держателя 70 мм. Проводник закрепляется на держателе при помощи скобы винтами М6 из нержавеющей стали.

Файлы для скачивания


rvt	ezetek_katalog_modeliispecifikacii.rvt	119.5 MB	Revit 2017
rfa	df_derjatel_vysota70_prutok-prutok_73293_ezetek.rfa	528 KB	Revit 2017
pdf	instrukciya_zazemlenieimolniezashchita_ezetek.pdf	2.5 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для молниезащиты
Материалы	Сталь, Сталь оцинкованная, Сталь, горячее цинкование, Медь, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Параметры в файлах моделей
Масса Текст ADSK Масса Текст	Неспецифицируемое
Наименование ADSK Наименование	Неспецифицируемое
Обозначение ADSK Обозначение	Неспецифицируемое
Описание	Держатель трубный проводника круглого применяется в системах молниезащиты для крепления круглого проводника диаметром 6-10 мм на вентиляционных, дымовых и др. трубах. В основании держателя имеются два прямоугольных отверстия для бандажной ленты, с помощью которой можно крепить проводник к трубам и два отверстия Ø8,4 мм для крепления держателя с помощью винтов (саморезов) к различным конструкциям. Высота крепления от проводника до основания держателя 70 мм. Проводник закрепляется на держателе при помощи скобы винтами М6 из нержавеющей стали.
Угол	90.00° deg
