Держатель-зажим соединительный круглого проводника опорный (91073, 74125, 74135, 74145, 74155, 74165, 74175, 74185, 74195)
Обновлено в 2022 годуОписание

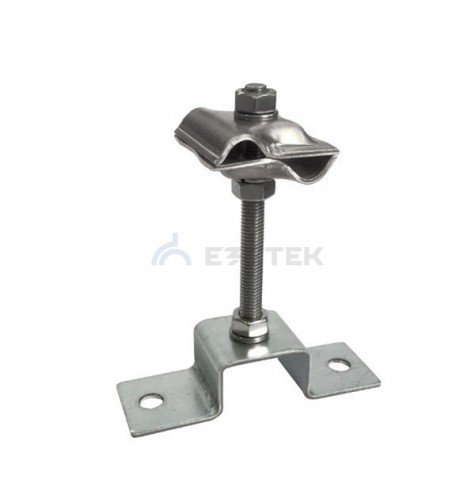

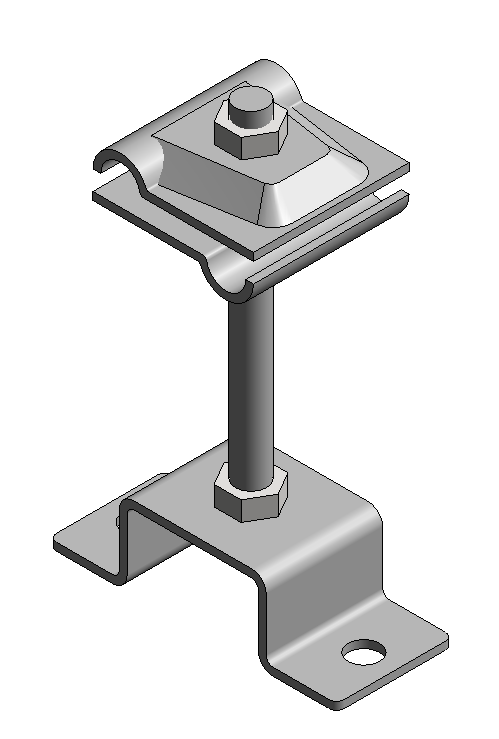

Держатель-зажим выполнен на основе зажима соединительного круглого проводника из оцинкованной стали, закрепленного на шпильке со собой. Изделие позволяет закреплять пруток диаметром 8-12 мм на фасаде, либо кровле, а также выполнять соединение прутков диаметром 8-12 мм под прямым углом, произвольным углом, либо в параллельном направлении. Для крепления на плоскости скоба держателя-зажима имеет два отверстия диаметром 8,4 мм. Изделие стягивается шпилькой с гайками М8 и позволяет зафиксировать пруток на расстоянии от 25 мм до 100 мм до плоскости установки.
Файлы для скачивания
| rvt | ezetek_katalog_modeliispecifikacii.rvt | 119.5 MB | Revit 2017 | |
| rfa | df_derjatelzajimsoedinitelnyyopornyy_prutok_prutok_ezetek.rfa | 768 KB | Revit 2017 | |
| instrukciya_zazemlenieimolniezashchita_ezetek.pdf | 2.5 MB | — |
Типоразмеры (9)
| Наименование | Тип |
|---|---|
| ДержательЗажимСоединительныйОпорный_Пруток-Пруток_БезКрепежа_91073 | FA_ДержательЗажимСоединительныйОпорный_Пруток-Пруток_EZETEK : ДержательЗажимСоединительныйОпорный_Пруток-Пруток_БезКрепежа_91073 |
| ДержательЗажимСоединительныйОпорный_Пруток-Пруток_КрепежАнкер8х40_74125 | FA_ДержательЗажимСоединительныйОпорный_Пруток-Пруток_EZETEK : ДержательЗажимСоединительныйОпорный_Пруток-Пруток_КрепежАнкер8х40_74125 |
| ДержательЗажимСоединительныйОпорный_Пруток-Пруток_КрепежАнкер8х60_74125 | FA_ДержательЗажимСоединительныйОпорный_Пруток-Пруток_EZETEK : ДержательЗажимСоединительныйОпорный_Пруток-Пруток_КрепежАнкер8х60_74135 |
| ДержательЗажимСоединительныйОпорный_Пруток-Пруток_КрепежАнкерЗабивной_74135 | FA_ДержательЗажимСоединительныйОпорный_Пруток-Пруток_EZETEK : ДержательЗажимСоединительныйОпорный_Пруток-Пруток_КрепежАнкерЗабивной_74145 |
| ДержательЗажимСоединительныйОпорный_Пруток-Пруток_КрепежДюпель-гвоздь8х40_74195 | FA_ДержательЗажимСоединительныйОпорный_Пруток-Пруток_EZETEK : ДержательЗажимСоединительныйОпорный_Пруток-Пруток_КрепежДюпель-гвоздь8х40_74195 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Оборудование для молниезащиты |
| Материалы | Сталь, Сталь оцинкованная, Сталь, горячее цинкование, Медь, Латунь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 0 |
| Марка ADSK Марка | Неспецифицируемое |
| Масса ADSK Масса | 0 |
| Масса Текст ADSK Масса Текст | Неспецифицируемое |
| Материал ADSK Материал | BIMLIB_Сталь_Оцинкованная_EZETEK |
