Держатель-зажим соединительный круглого проводника с бетоном (71925)

Name: Держатель-зажим соединительный круглого проводника с бетоном (71925)
Brand: EZETEK

Обновлено в 2022 году

Описание

Версия Revit 2017.

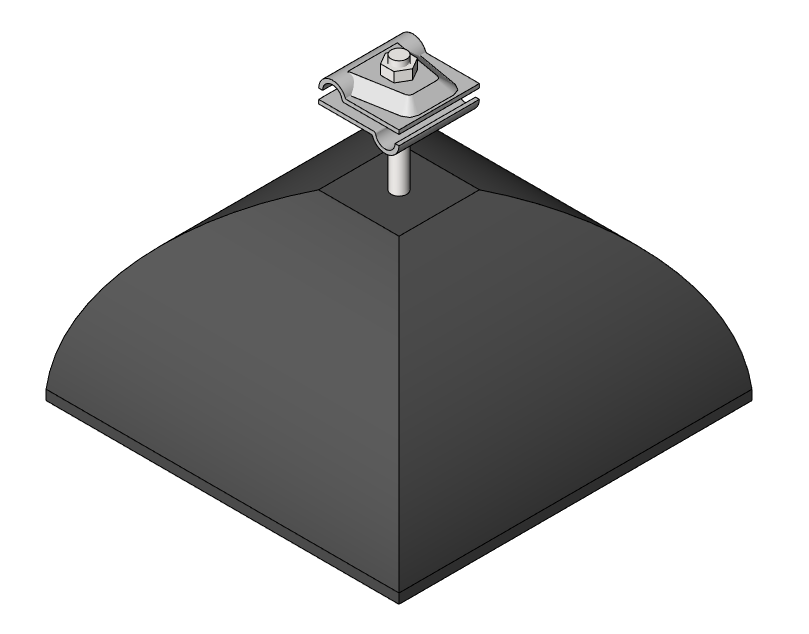

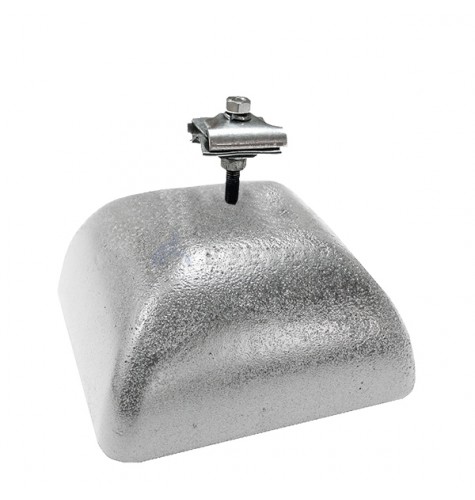

Держатель-зажим применяется при монтаже молниезащитной сетки на плоской кровле. В состав держателя входят утяжелитель из бетона и зажим из оцинкованной стали. Зажим позволяет соединить и закрепить на высоте 110-150 мм от поверхности пруток диаметром 8-10 мм в перпендикулярном и в параллельном направлениях, а также под произвольным углом. Проводники надежно фиксируются на кровле за счет веса бетонного утяжелителя.

Файлы для скачивания


rvt	ezetek_katalog_modeliispecifikacii.rvt	119.5 MB	Revit 2017
rfa	df_derjatelzajim_prutok-prutok_ocink_sbetonom_71925_ezetek.rfa	736 KB	Revit 2017
pdf	instrukciya_zazemlenieimolniezashchita_ezetek.pdf	2.5 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для молниезащиты
Материалы	Сталь, Сталь оцинкованная, Сталь, горячее цинкование, Медь, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Параметры в файлах моделей
Масса ADSK Масса	0
Масса Текст ADSK Масса Текст	Неспецифицируемое
Обозначение ADSK Обозначение	Неспецифицируемое
Изготовитель	Ezetek
Завод-изготовитель ADSK_Завод-изготовитель	Неспецифицируемое
