Держатели молниеприёмника для кровли (75207, 75227, 75237, 75247, 75257)

Name: Держатели молниеприёмника для кровли (75207, 75227, 75237, 75247, 75257)
Brand: EZETEK

Обновлено в 2022 году

Описание

Версия Revit 2017.

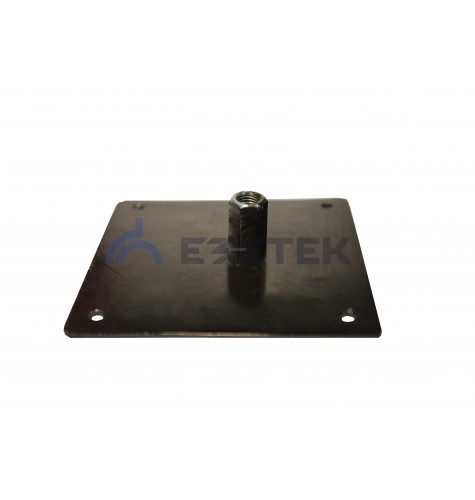

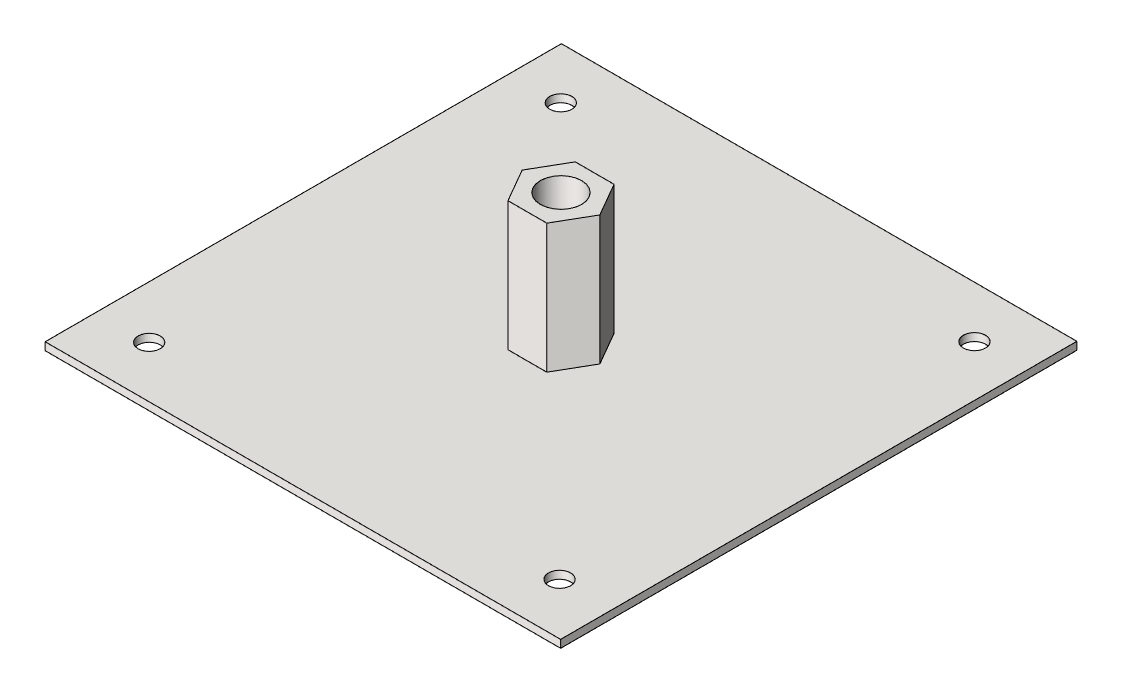

Держатель из стали с порошковым покрытием предназначен для установки молниеприемника на плоской и скатной кровле под углом. Гайка с резьбой М16 фиксирует молниеприемник длиной до 2 метров на держателе. Держатель закрепляется к поверхности при помощи четырех винтов.

Файлы для скачивания


rvt	ezetek_katalog_modeliispecifikacii.rvt	119.5 MB	Revit 2017
rfa	fa_derjateldlyakrovli_molniepriemnik_ezetek.rfa	372 KB	Revit 2017
pdf	instrukciya_zazemlenieimolniezashchita_ezetek.pdf	2.5 MB	—

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Описание	Угол
ДержательДляКровли_Молниеприемник_90_75207	75207	1.15	1.15	Держатель молниеприемника 16 мм для скатной кровли 90 градусов, сталь	75207	75207	Держатель из стали с порошковым покрытием предназначен для установки молниеприемника на плоской и скатной кровле с углом наклона 90 градусов. Гайка с резьбой М16 фиксирует молниеприемник длиной до 2 метров на держателе. Держатель закрепляется к поверхности при помощи четырех винтов.	-90.00° deg
ДержательДляКровли_Молниеприемник_75_75227	75227	1.15	1.15	Держатель молниеприемника 16 мм для скатной кровли 15 градусов, сталь	75227	75227	Держатель из стали с порошковым покрытием предназначен для установки молниеприемника на плоской и скатной кровле с углом наклона 75 градусов. Гайка с резьбой М16 фиксирует молниеприемник длиной до 2 метров на держателе. Держатель закрепляется к поверхност	75.00° deg
ДержательДляКровли_Молниеприемник_30_75237	75237	1.15	1.15	Держатель молниеприемника 16 мм для скатной кровли 30 градусов, сталь	75237	75237	Держатель из стали с порошковым покрытием предназначен для установки молниеприемника на плоской и скатной кровле с углом наклона 30 градусов. Гайка с резьбой М16 фиксирует молниеприемник длиной до 2 метров на держателе. Держатель закрепляется к поверхности при помощи четырех винтов.	30.00° deg
ДержательДляКровли_Молниеприемник_45_75247	75247	1.15	1.15	Держатель молниеприемника 16 мм для скатной кровли 45 градусов, сталь	75247	75247	Держатель из стали с порошковым покрытием предназначен для установки молниеприемника на плоской и скатной кровле с углом наклона 45 градусов. Гайка с резьбой М16 фиксирует молниеприемник длиной до 2 метров на держателе. Держатель закрепляется к поверхности при помощи четырех винтов.	45.00° deg
ДержательДляКровли_Молниеприемник_60_75257	75257	1	1.0	Держатель молниеприемника 16 мм для скатной кровли 60 градусов, сталь	75257	75257	Держатель из стали с порошковым покрытием предназначен для установки молниеприемника на плоской и скатной кровле с углом наклона 60 градусов. Гайка с резьбой М16 фиксирует молниеприемник длиной до 2 метров на держателе. Держатель закрепляется к поверхности при помощи четырех винтов.	60.00° deg

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для молниезащиты
Материалы	Сталь, Сталь оцинкованная, Сталь, горячее цинкование, Медь, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	BIMLIB_Сталь_Нержавеющая_EZETEK
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Ezetek
Изготовитель	Ezetek
