Диффузор для осевого вентилятора НЕВАТОМ VO

Name: Диффузор для осевого вентилятора НЕВАТОМ VO
Brand: НЕВАТОМ

Обновлено в 2023 году

Описание

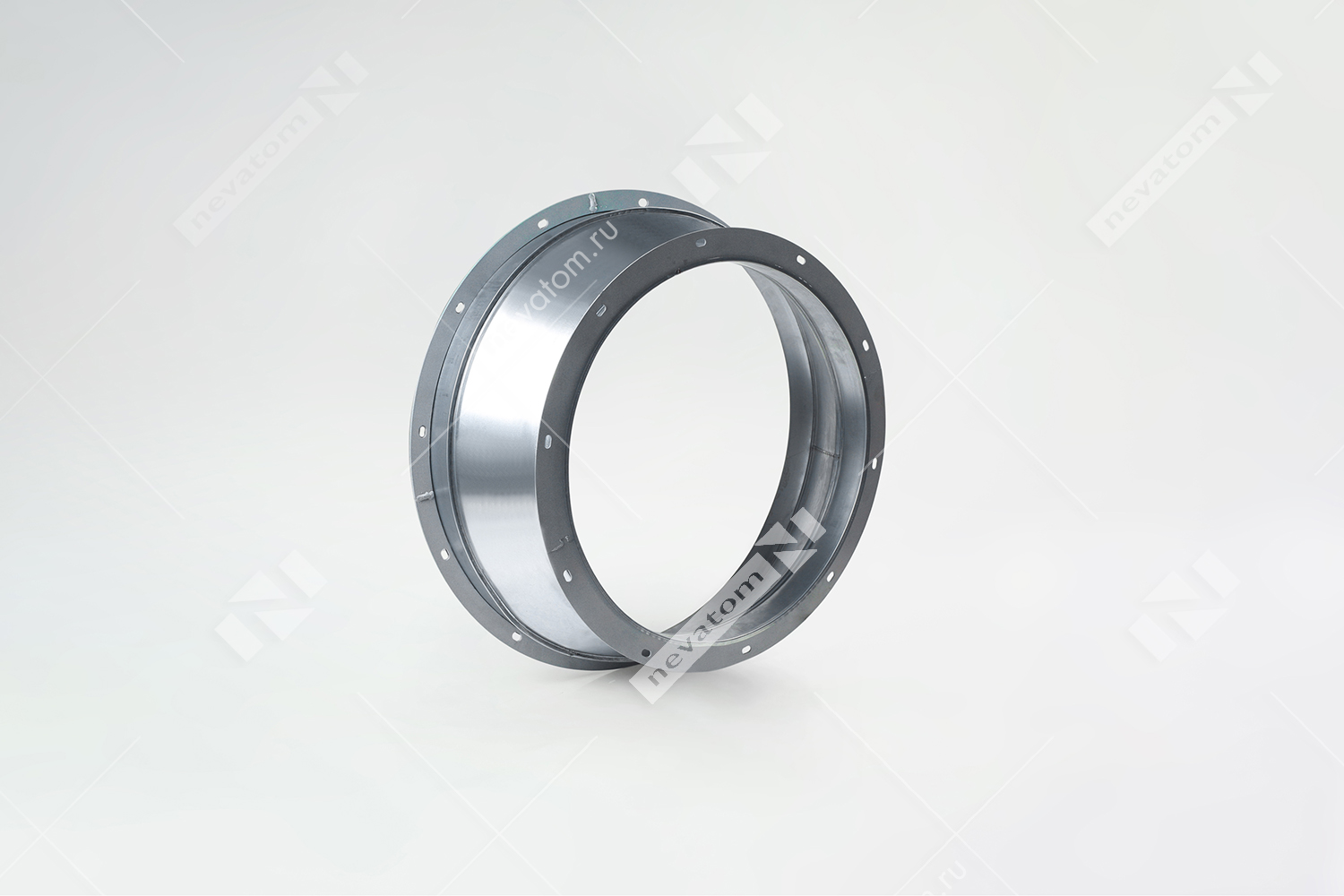

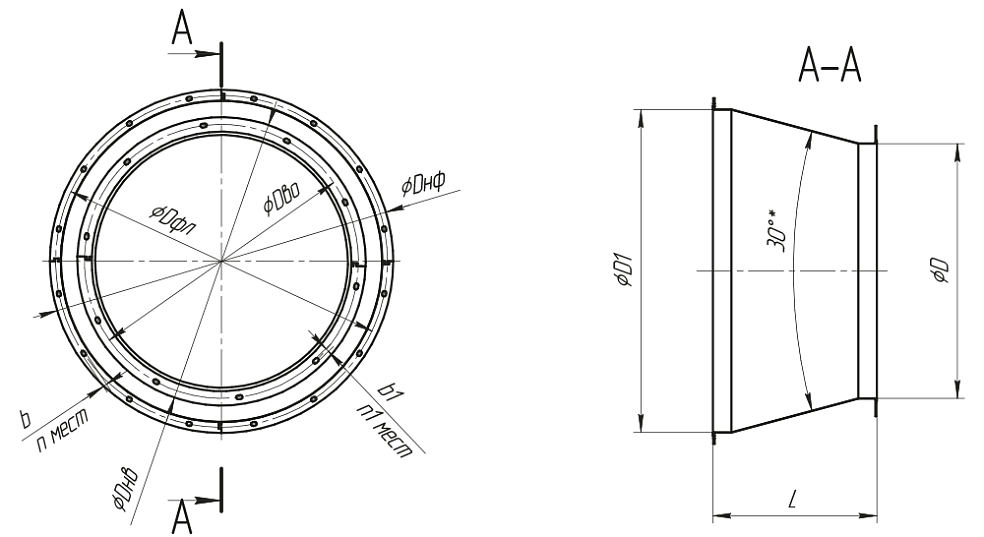

Диффузор нужен, чтобы увеличить КПД осевого вентилятора, который используют для вытяжных систем. Диффузор представляет собой участок плавного изменения сечения с двумя фланцами под углом 15°. Если диффузор используют как конечный элемент системы, в НЕВАТОМ рекомендуют установить защитную решетку на выходе. Для вентиляторов в сейсмостойком исполнении применяются диффузоры в сейсмостойком исполнении.

Файлы для скачивания


rfa	nebatom_diffuzorvovseysmostoykomispolneniiversiya2.rfa	376 KB	Revit 2017
rfa	НЕBАТОМ_Диффузор VO, Версия 2.rfa	400 KB	Revit 2017

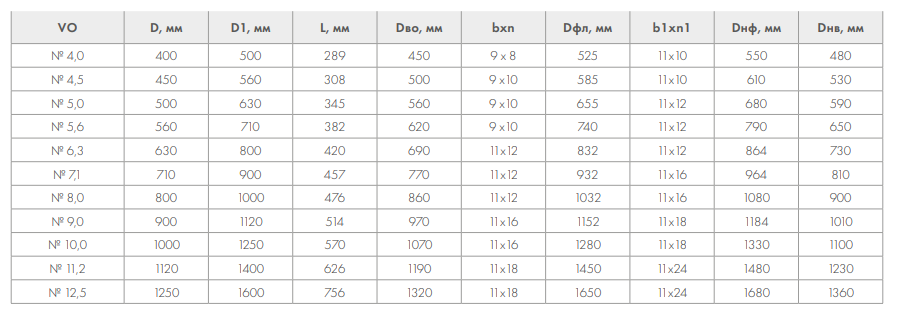

Типоразмеры (11)

Наименование	Марка ADSK Марка	Масса ADSK Масса
Диффузор VO №6,3	VO-S-710/900	31
Диффузор VO №4,0	VO-S-400/500	10.5
Диффузор VO №4,5	VO-S-450/560	15
Диффузор VO №5,0	VO-S-500/630	19.5
Диффузор VO №5,6	VO-S-560/710	25.6

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Размеры
Длина	289 mm
Диаметр	400 mm
Общие характеристики
Наименование ADSK Наименование	Диффузор в сейсмостойком исполнении
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	НЕВАТОМ
Материал наименование ADSK_Материал наименование	Оцинкованная сталь
Nevatom URL	https://t.me/NEVATOM_Bim_bot
