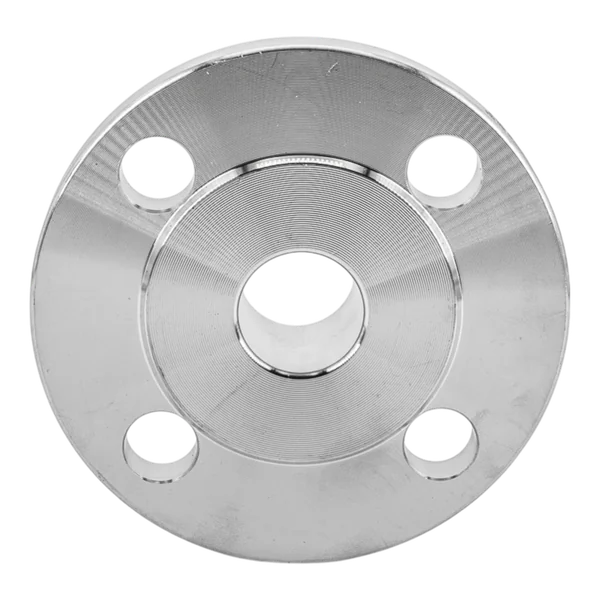

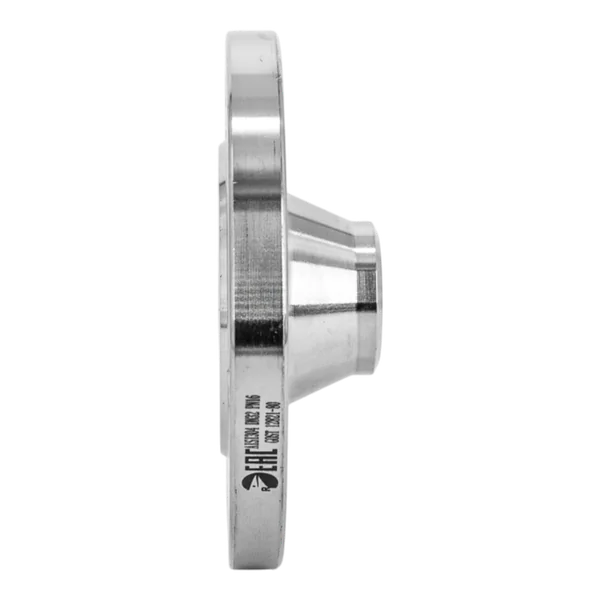

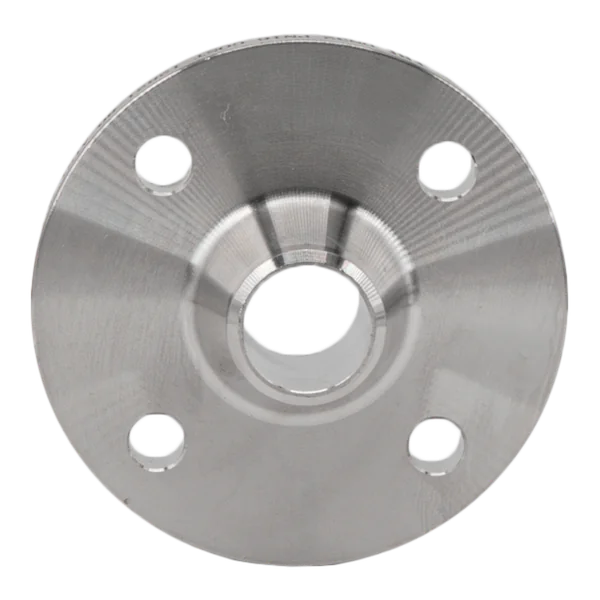

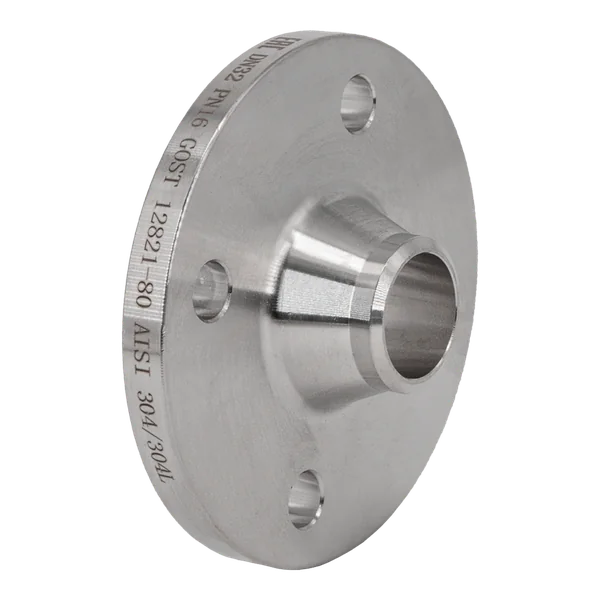

Фланец воротниковый нержавеющий, AISI304 DN32 (1_1/4") (38мм), (CF8), РN16

Name: Фланец воротниковый нержавеющий, AISI304 DN32 (1_1/4") (38мм), (CF8), РN16
Brand: Newkey

Обновлено 9 месяцев назад

Описание

Фланцы — это элементы трубопроводной арматуры, предназначенные для съёмного соединения труб, оборудования и арматуры. Они обеспечивают надёжное, герметичное и обслуживаемое соединение, особенно в системах с высоким давлением и температурой. Фланцы серии NK-FN32/4 используются в промышленности, тепло- и водоснабжении, на магистралях с агрессивными средами и там, где требуется периодический доступ к трубопроводу. Фланец воротниковый нержавеющий, AISI304 DN32 (1_1/4") (38мм), (CF8), РN16 по ГОСТ 12821-80 применяется в системах с высоким давлением и температурой, где критична прочность и надёжность соединения. Крепление осуществляется методом стыковой сварки, а удлинённая шейка (воротник) снижает напряжение на сварной шов.

Файлы для скачивания


rfa	DN32_3D_RFA.rfa	484 KB	Revit 2025
dwg	DN32_3D_DWG.dwg	70 KB	AutoCAD 2018+
STEP	DN32_3D_STEP.STEP	180 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	135 mm
Ширина	15 mm
Длина	135 mm
Вес	1540 g
Диаметр	31 mm
Параметры в файлах моделей
TypeName	DN32_3D_RFA
