Крестовина нержавеющая, AISI304 DN40 (1_1/2'), (CF8), PN16

Name: Крестовина нержавеющая, AISI304 DN40 (1_1/2'), (CF8), PN16
Brand: Newkey

Обновлено 8 месяцев назад

Описание

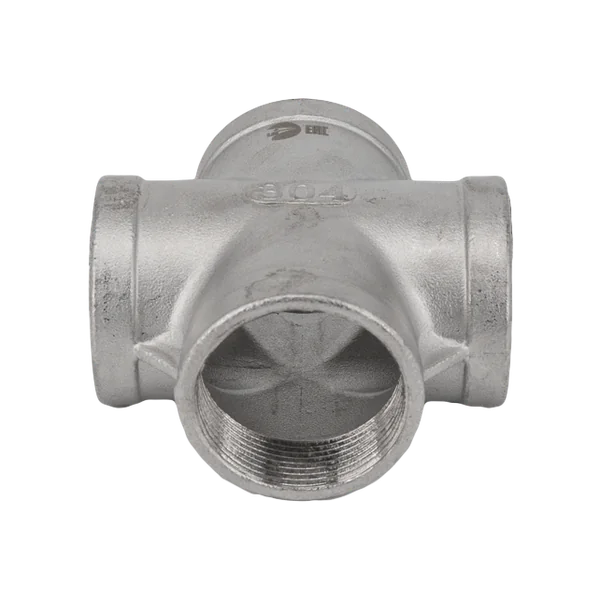

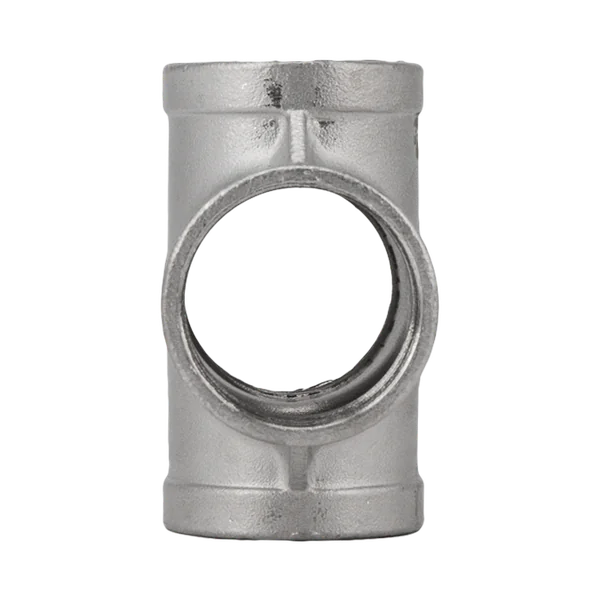

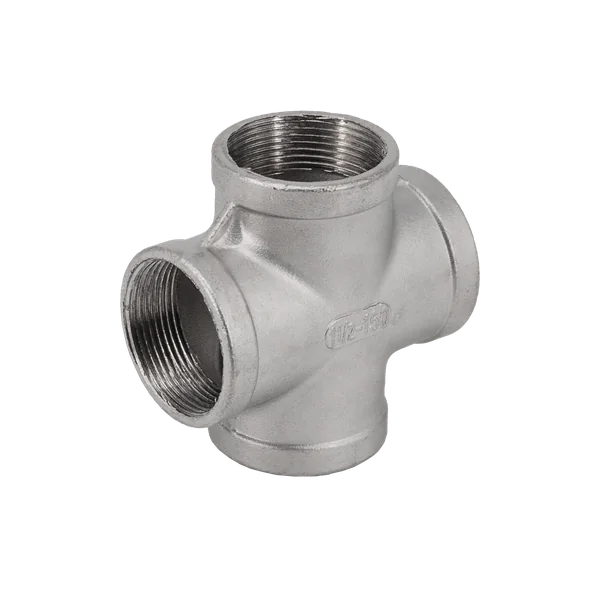

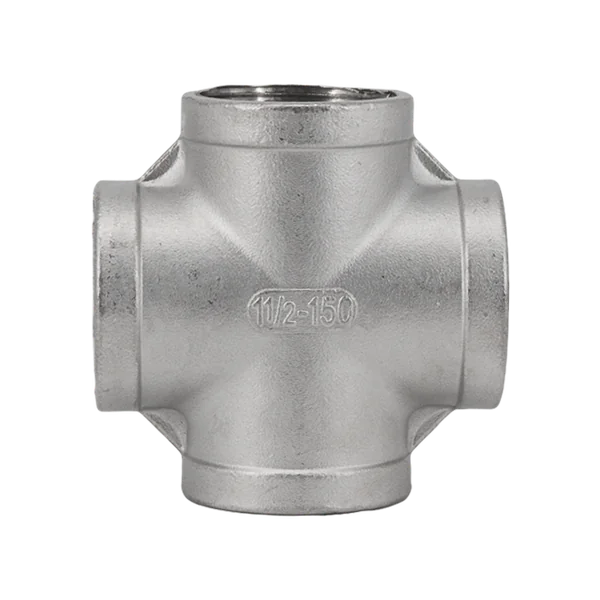

Фитинги — это соединительные элементы трубопроводных систем, предназначенные для стыковки, разветвления, изменения направления и переходов между трубами разных диаметров или материалов. Они используются при монтаже водопровода, отопления, воздухопроводов, а также в технологических и промышленных системах. В зависимости от условий эксплуатации фитинги имеют разные типы соединений: резьбовые, сварные, прессовые, кламповые и цанговые. Правильно подобранный фитинг обеспечивает надёжность, герметичность и долговечность трубопроводной системы. Крестовина нержавеющая, AISI304 DN40 (1_1/2'), (CF8), PN16 представляет собой резьбовой фитинг с четырьмя ответвлениями, предназначенный для разветвления трубопроводных систем. Каждое ответвление оснащено внутренней резьбой, обеспечивающей надежное соединение с трубами. Элемент применяется для распределения потоков жидких и газообразных сред в различных направлениях.

Файлы для скачивания


rfa	DN40.rfa	616 KB	Revit 2025
dwg	DN40.dwg	269 KB	AutoCAD 2018+
STEP	DN40.STEP	1.8 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Фитинги трубопроводов
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	47 mm
Ширина	94 mm
Длина	94 mm
Вес	520 g
Диаметр	47 mm
Параметры в файлах моделей
TypeName	DN40
