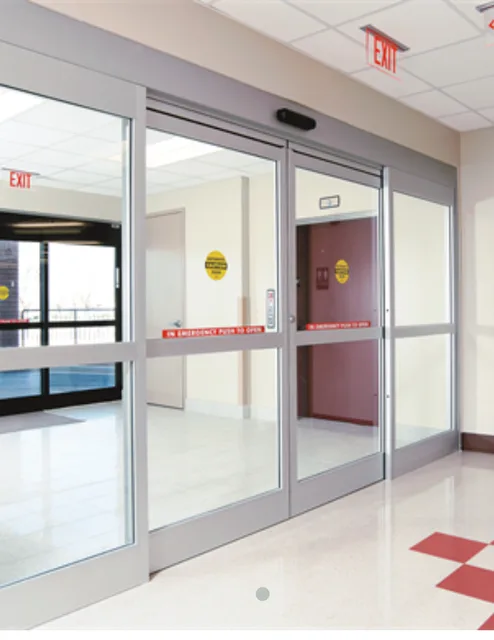

Автоматическая раздвижная дверь с фиксацией стеклянного полотна серии ESA200

Name: Автоматическая раздвижная дверь с фиксацией стеклянного полотна серии ESA200
Brand: dormakaba

Обновлено в 2017 году

Описание

ESA 200 представляет собой конструкцию из рамки, выполненной из экструдированного алюминия, и рельса, предназначенную для применения внутри и снаружи помещения, где требуется аварийный прорыв через раздвижные панели.

Файлы для скачивания


rfa	esa200_bm_r15.rfa	436 KB	Revit 2015

Типоразмеры (4)

Наименование	Bottom Glass	Bottom Rail	Lock Offset	Rough Width	Side Glass	Side Rail	Top Glass	Top Rail	Width
10'-0" x 7'-8" Opening	0' - 4 3/8" mm	0' - 4 3/8" mm	0' - 2 1/4" mm	10' - 0 1/2" mm	0' - 4 1/2" mm	0' - 4 1/2" mm	0' - 5 1/2" mm	0' - 5 1/2" mm	10' - 0" mm
12'-0" x 7'-8" Opening	0' - 4 1/2" mm	0' - 4 1/2" mm	0' - 1 5/8" mm	12' - 0 1/2" mm	0' - 3 1/4" mm	0' - 3 1/4" mm	0' - 5 1/4" mm	0' - 5 1/4" mm	12' - 0" mm
14'-0" x 7'-8" Opening	0' - 4 1/2" mm	0' - 4 1/2" mm	0' - 1 5/8" mm	14' - 0 1/2" mm	0' - 3 1/4" mm	0' - 3 1/4" mm	0' - 5 1/4" mm	0' - 5 1/4" mm	14' - 0" mm
16'-0" x 7'-8" Opening	0' - 4 1/2" mm	0' - 4 1/2" mm	0' - 1 5/8" mm	16' - 0 1/2" mm	0' - 3 1/4" mm	0' - 3 1/4" mm	0' - 5 1/4" mm	0' - 5 1/4" mm	16' - 0" mm

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Двери
Материалы	Алюминий, Стекло
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	2337 mm
Ширина	114 mm
Длина	3962 mm
Общие характеристики
Door Frame	Aluminum Frame
Door Frame Thickness	0' - 2 1/4" mm
Door Offset From Center	0' - 0" mm
Frame Depth	0' - 4 1/2" mm
Frame Depth 4.5 Inches	Yes
