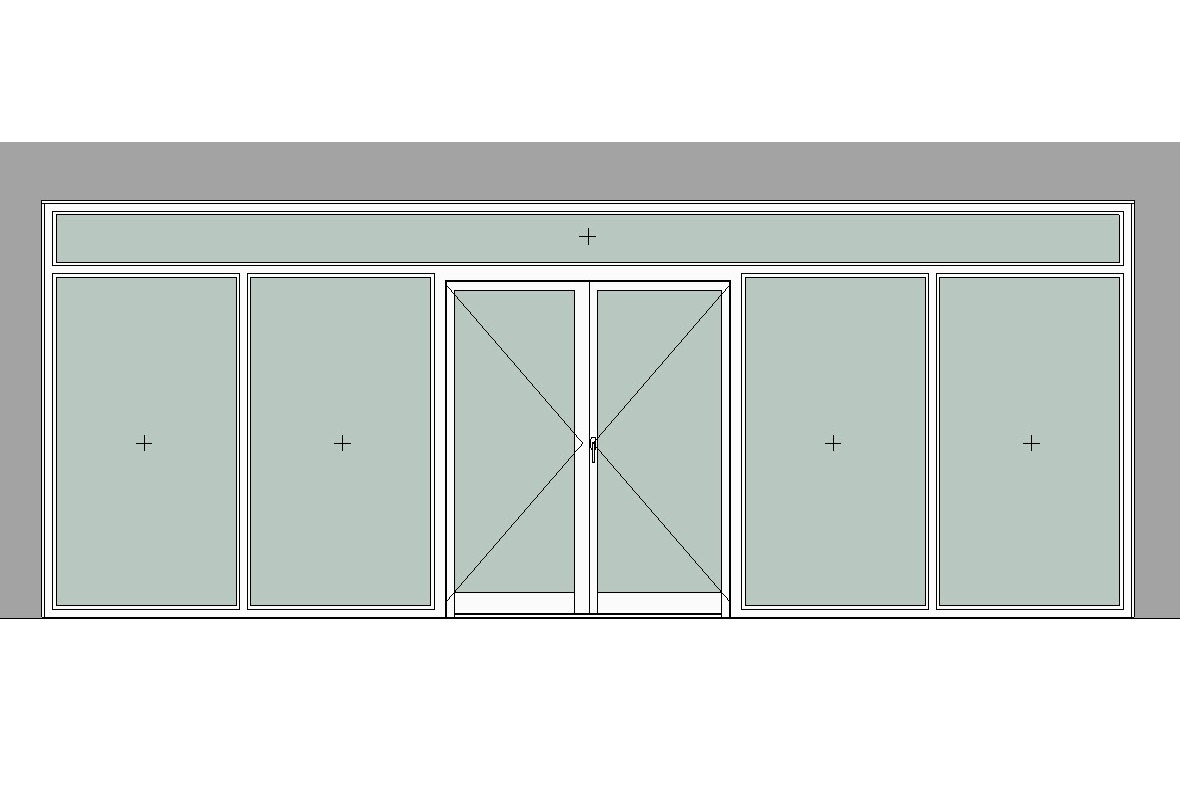

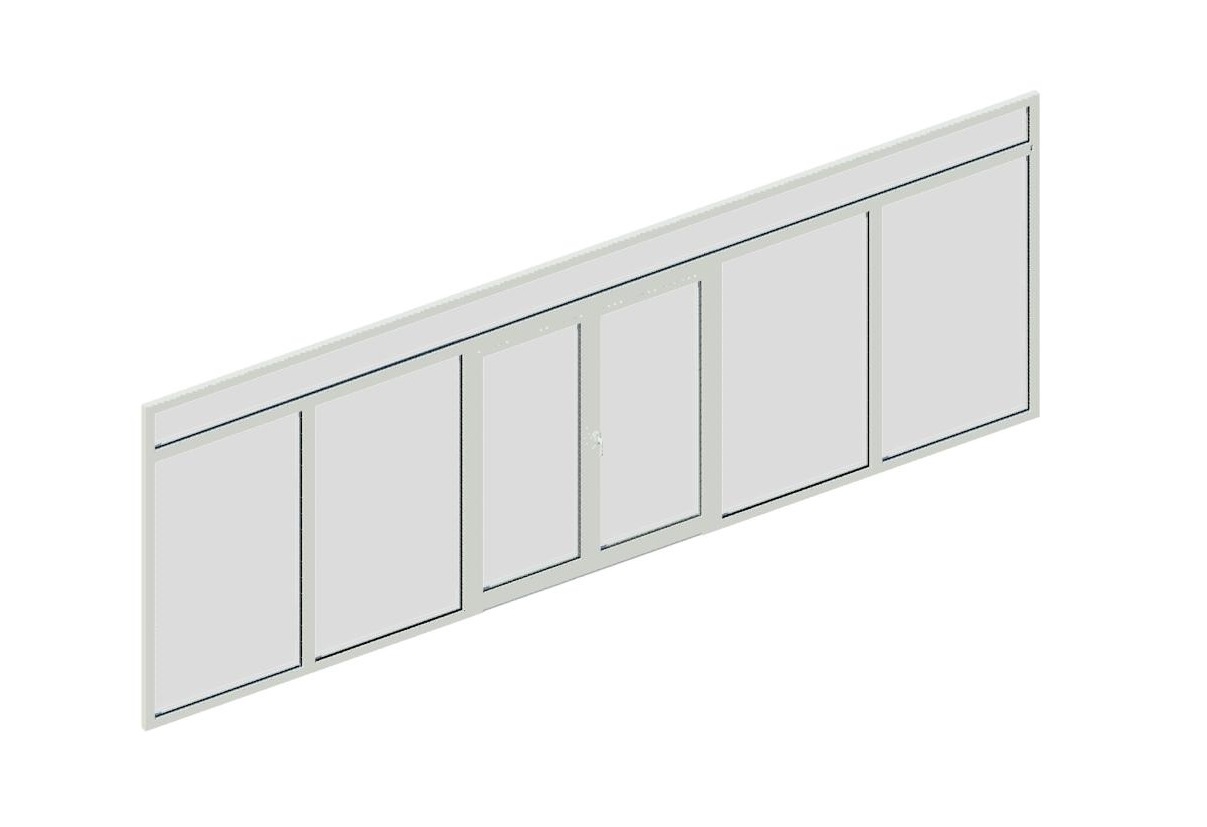

Дверь противопожарная (дымогазонепроницаемая) двустворчатая EIW-30 (ДСОО 1-30) с фрамугой в составе огнестойкой перегородки EIW-30 (ПСОМ-1-30) (внутренняя)

Name: Дверь противопожарная (дымогазонепроницаемая) двустворчатая EIW-30 (ДСОО 1-30) с фрамугой в составе огнестойкой перегородки EIW-30 (ПСОМ-1-30) (внутренняя)
Brand: ФОТОТЕХ

Обновлено в 2020 году

Описание

Противопожарные перегородки, являясь элементами противопожарных преград, при пожаре успешно обеспечивают локализации огня, блокируют его распространение по этажам здания. Установка противопожарных перегородок создает безопасные условия эвакуации людей из зданий, защищая их от огня и дыма и ядовитых продуктов пожара. Компания Фототех для изготовления светопрозрачных противопожарных перегородок на своем производстве использует исключительно эффектные и эффективные профильные системы, отличающиеся самыми высокими эстетическими свойствами. Это, прежде всего, противопожарная система ФОТОТЕХ-СТОПФАЕР на основе стандартных профильных систем из алюминия, специализированные профильные системы ведущих зарубежных производителей на основе обычной и нержавеющей стали. В рамках семейства пользователь может изменять: - габаритные размеры изделия, - величину монтажных зазоров, - огнестойкость. В семействе приведена вся необходимая информация для формирования спецификаций на двери.

Файлы для скачивания


rfa	bimlib_dver_dvustvorchataya_fototeh_speregorodkamipobokamiperegorodkoysverhu.rfa	3.1 MB	Revit 2016
rvt	bimlib_shablonspecifikaciimodeley_fototeh.rvt	42.4 MB	Revit 2016
ifc	dverdvustvorchatayasframugoyeiw-30_1.ifc	313 KB	IFC2X3

Типоразмеры (7)

Наименование	Наименование краткое ADSK_Наименование краткое	Rпрофиля	Rстеклопакета	КлассПрофиля	Наименование	Огнестойкость	ПрофильнаяСистема Наименование	Стеклопакет Формула	ТехническиеУсловия или ГОСТ	Тип двери
Дверь двустворчатая EIW-15 (ДСОО 1-15) с фрамугой в составе перегородки EIW-15 (ПСОМ-1-15) (внутренняя)	ДСОД 1-15S ПСОМ-1-15	0.1000 (м²·K)/Вт	0.7500 (м²·K)/Вт	Класс В	Дверь двустворчатая EIW-15 (ДСОО 1-15) с фрамугой сверху в составе перегородки EIW-15 (ПСОМ-1-15) (внутренняя)	EiWS-15 EiWS-15	ФОТОТЕХ-СТОПФАЕР 50	ЩИТ-СП2-104-30 ЩИТ-СП2-10-15	5271-153-18108815-2014 5884-047-18108815-2016	Внутренняя
Дверь двустворчатая EIW-30 (ДСОО 1-30) с фрамугой в составе перегородки EIW-30 (ПСОМ-1-30) (внутренняя)	ДСОД 1-30S ПСОМ-1-30	0.1000 (м²·K)/Вт	0.3800 (м²·K)/Вт	Класс В	Дверь двустворчатая EIW-30 (ДСОО 1-30) с фрамугой сверху в составе перегородки EIW-30 (ПСОМ-1-30) (внутренняя)	EiWS-30 EiWS-30	ФОТОТЕХ-СТОПФАЕР 50	ЩИТ-203-30 ЩИТ-203-30М	5271-256-18108815-2015 5923-011-18108815-2009	Внутренняя
Дверь двустворчатая EIW-15 (ДСОО 1-15) с фрамугой в составе перегородки Е-15 (КОПС-15) (внешняя)	ДСОД 1-15S КОПС -15	0.4500 (м²·K)/Вт	0.7500 (м²·K)/Вт	Класс А	Дверь двустворчатая EIWS-15 (ДСОО 1-15) с фрамугой сверху в составе перегородки Е-15 (КОПС-15) (внешняя)	EiWS-15 E-15	ФОТОТЕХ-СТОПФАЕР 64	ЩИТ-СП2-104-30 ЩИТ-СП2-103-30	5271-153-18108815-2014 5284-277-18108815-2015	Внешняя
Дверь двустворчатая EIW-30 (ДСОО 1-30) с фрамугой в составе перегородки Е-30 (КОПС-30) (внешняя)	ДСОД 1-30S КОПС -30	0.4500 (м²·K)/Вт	0.7500 (м²·K)/Вт	Класс А	Дверь двустворчатая EIW-30 (ДСОО 1-30) с фрамугой сверху в составе перегородки Е-30 (КОПС-30) (внешняя)	EiWS-30 E-30	ФОТОТЕХ-СТОПФАЕР 64	ЩИТ-СП2-104-30 ЩИТ-СП2-103-30	5271-256-18108815-2015 5275-001-18108815-2014	Внешняя
Дверь двустворчатая EIW-30 (ДСОО 1-30) с фрамугой в составе перегородки EIW-45 (ПСОМ-1-45) (внутренняя)	ДСОД 1-30S ПСОМ-1-45	0.4500 (м²·K)/Вт	0.3800 (м²·K)/Вт	Класс А	Дверь двустворчатая EIW-30 (ДСОО 1-30) с фрамугой сверху в составе перегородки EIW-45 (ПСОМ-1-45) (внутренняя)	EiWS-30 EiWS-45	ФОТОТЕХ-СТОПФАЕР 64	ЩИТ-203-30 ЩИТ-202-45	5271-256-18108815-2015 5284-044-18108815-2016	Внутренняя

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Двери
Материалы	Алюминий, Стекло
Каталог	Перейти
Размеры
Высота	2520 mm
Ширина	6604 mm
Длина	50 mm
Общие характеристики
Завод-изготовитель ADSK_Завод-изготовитель	Компания «ФОТОТЕХ»
Rед	1.0000 (м²·K)/Вт
λ КраевойЗоныСтеклопакета	0.0600 (м²·K)/Вт
Аналитическая конструкция	<Нет>
Видимость УГО	True
