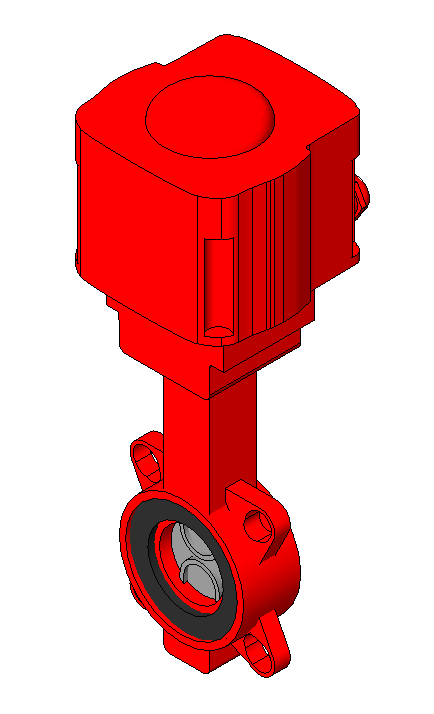

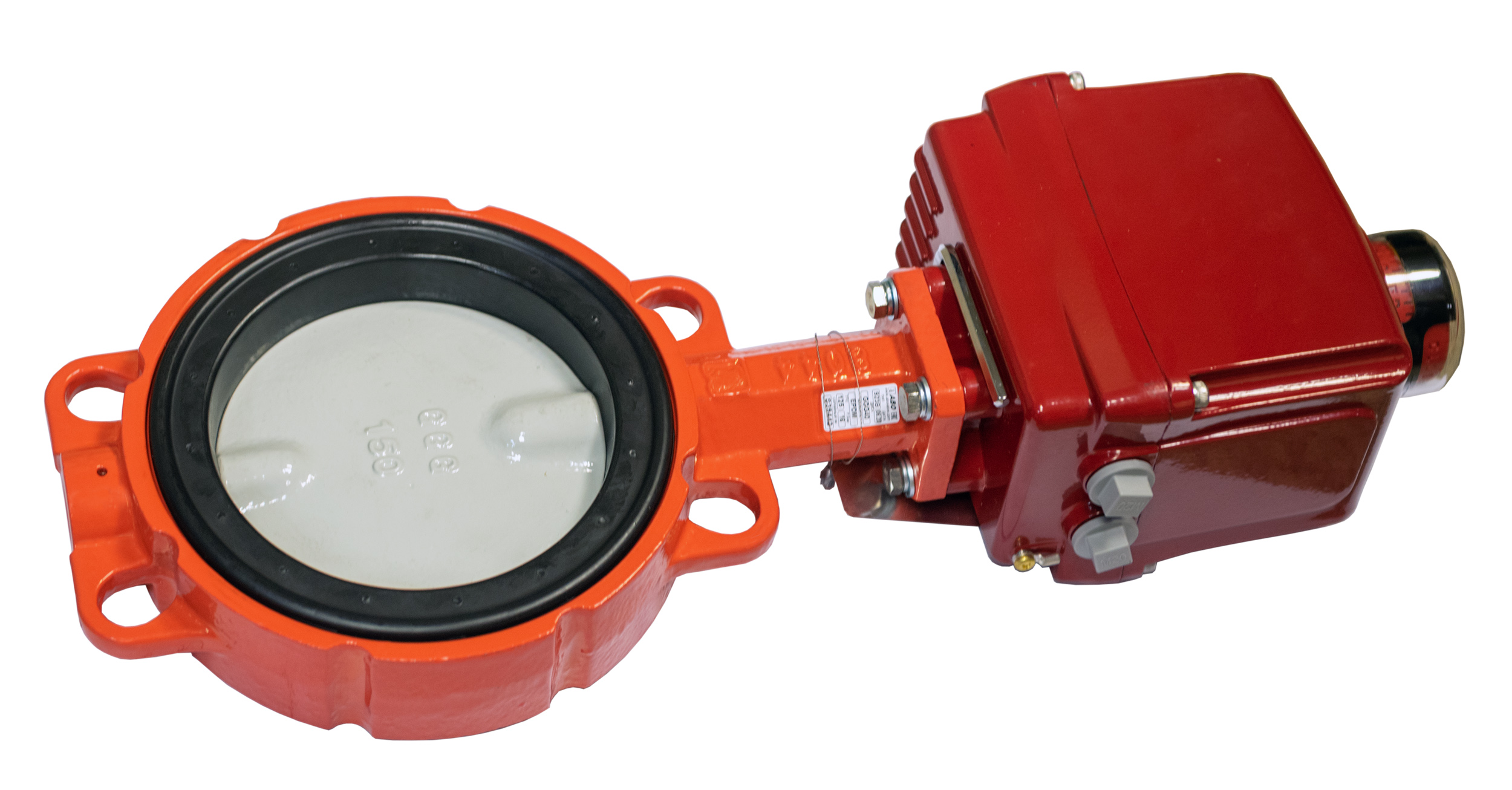

Дисковый затвор с электроприводом ДЗЭ-50

Name: Дисковый затвор с электроприводом ДЗЭ-50
Brand: Инженерный центр «ЭФЭР

Обновлено в 2023 году

Описание

Версия Revit 2017. Дисковый затвор с электроприводом предназначен для установки в качестве запорной арматуры, устанавливается между двумя ответными фланцами на трубопроводе. Рекомендуемое положение, во избежание скопления отложений на контактной поверхности затвора, - на вертикально расположенном трубопроводе. подключается к магистрали управления RS-485. Управление затвора осуществляется посредством командно-информационного обмена по цифровому интерфейсу RS-485 с использованием стандартного протокола Modbus RTU с внутренним протоколом обмена данными с затвором. Автоматически останавливается в крайних положениях: «закрыто» и «открыто». Обозначение изделия: АБМИ.082.20.000-59 Обозначение изделия по которому выполнена 3D-модель: АБМИ.082.20.000-59

Файлы для скачивания


rvt	efer_katalog_pojarnayarobototehnika.rvt	34.5 MB	Revit 2017
rfa	efer_diskovyyzatvorselektroprivodom_dze-50.rfa	524 KB	Revit 2017
pdf	instrukciya_pojarnayarobototehnika_efer.pdf	1.1 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Автоматические установки пожаротушения (АУПТ)
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Параметры в файлах моделей
Количество ADSK Количество	1
Номинальная мощность ADSK_Номинальная мощность	100 Вт
Версия Revit ADSK_Версия Revit	2017
Марка ADSK Марка	ДЗЭ-50
Напряжение ADSK Напряжение	24 В
