Извещатель охранный точечный магнитоконтактный взрывозащищённый Ex ИО 102 МК (1Ex d IIC T6 Gb / РB Ex d I Mb) ПАШК.425119.114
Описание
Извещатели охранные точечные магнитоконтактные взрывозащищённые Ех ИО102 МК (далее - датчики), предназначены для контроля положения частей конструкций и механизмов, конструктивных элементов зданий и сооружений на открывание или смещение, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия) с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений.
Датчики в части взрывозащиты соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ IEC 60079-1-2011 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d».

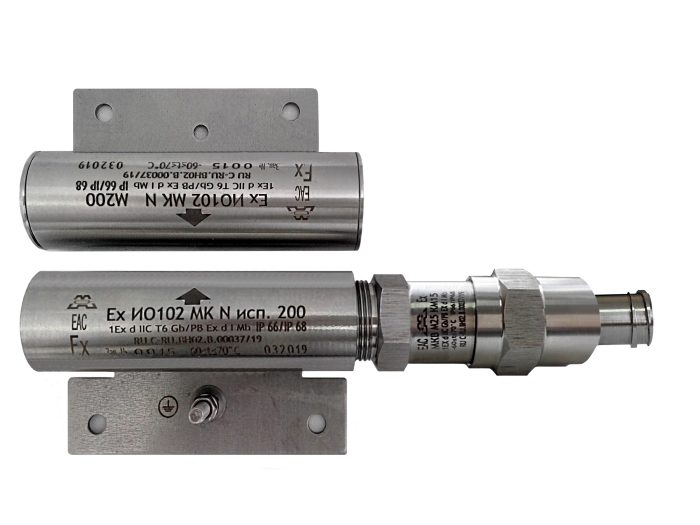

Датчики состоят из двух компонентов - датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Блок геркона и блок магнита извещателя Ех ИО102 МК помещены в металлические корпуса цилиндрической формы из алюминиевого сплава или нержавеющей стали. Блок геркона оборудован кабельным вводом, расположенным с торца корпуса.
Файлы для скачивания
Скачивание моделей этого производителя откроется 1 декабря: лимит на месяц исчерпан. Модели других производителей доступны.
| rfa | Izveshchatel okhrannyy tochechnyy magnitokontaktnyy vzryvozashchishchennyy Ekh IO102 MK.rfa | 484 KB | Revit 2019 | |
| ex_04826_24.pdf | 2.5 MB | — | ||
| ex_io_102_mk_passport.pdf | 544 KB | — |
Типоразмеры (2)
| Наименование | Материал ADSK Материал | Примечание ADSK Примечание | Максимальное коммутируемое напряжение, В |
|---|---|---|---|
| Ех ИО102 МK N | Нержавеющая сталь 12Х18Н10Т | 1Ex d IIC T6…Т5 Gb / РB Ex d I Mb | 27 |
| Ех ИО102 МК Al | Алюминиевый сплав Д16Т | 1Ex d IIC T6…Т5 Gb | 60 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем связи, сигнализации и пожарной безопасности |
| Тип | Охранно-пожарная сигнализация (ОПС) |
| Материалы | Нержавеющая сталь |
| Размеры | |
| Высота | 58 mm |
| Ширина | 37 mm |
| Длина | 100 mm |
| Вес | 1130 g |
| Диаметр | 30 mm |
| Общие характеристики | |
| Наименование ADSK Наименование | Извещатель охранный точечный магнитоконтактный взрывозащищенный Ех ИО102 МК |
| Обозначение ADSK Обозначение | ПАШК.425119.114 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО НПП «Магнито-Контакт» |
| Наименование краткое ADSK_Наименование краткое | Ех ИО102 МК |
