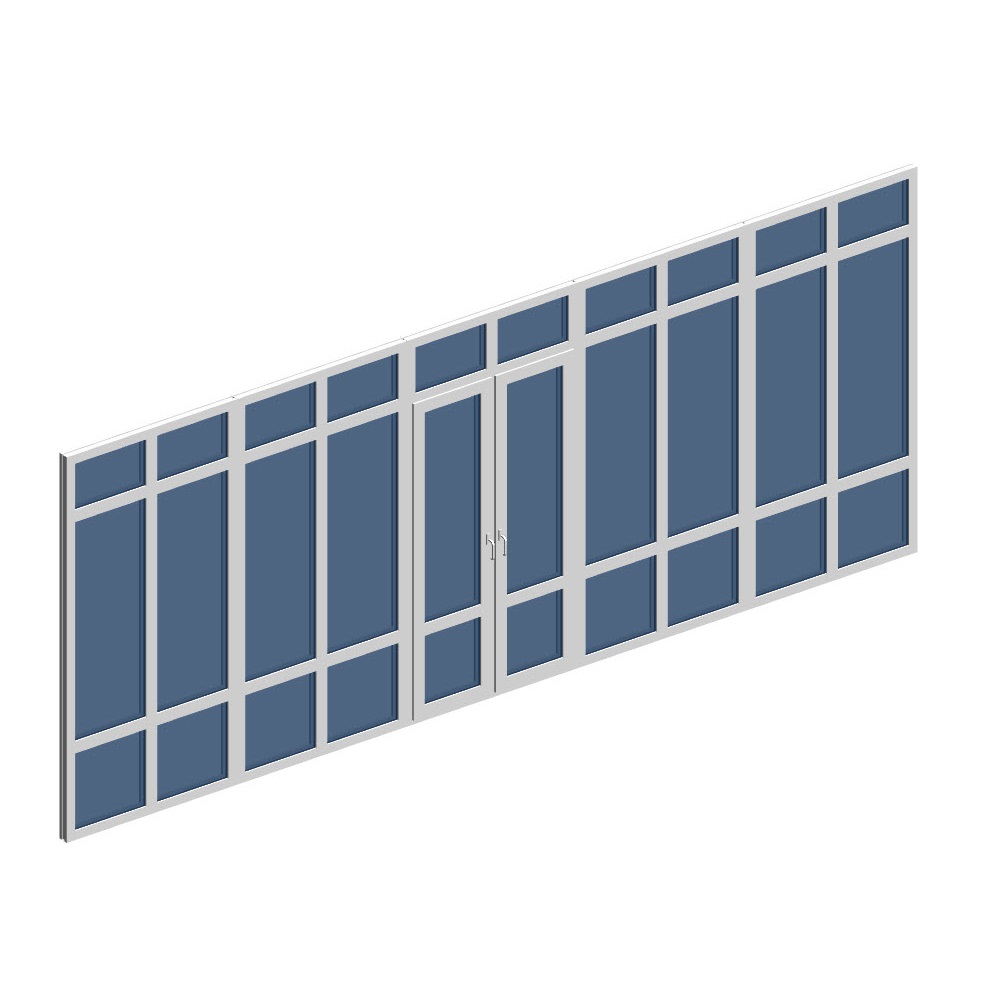

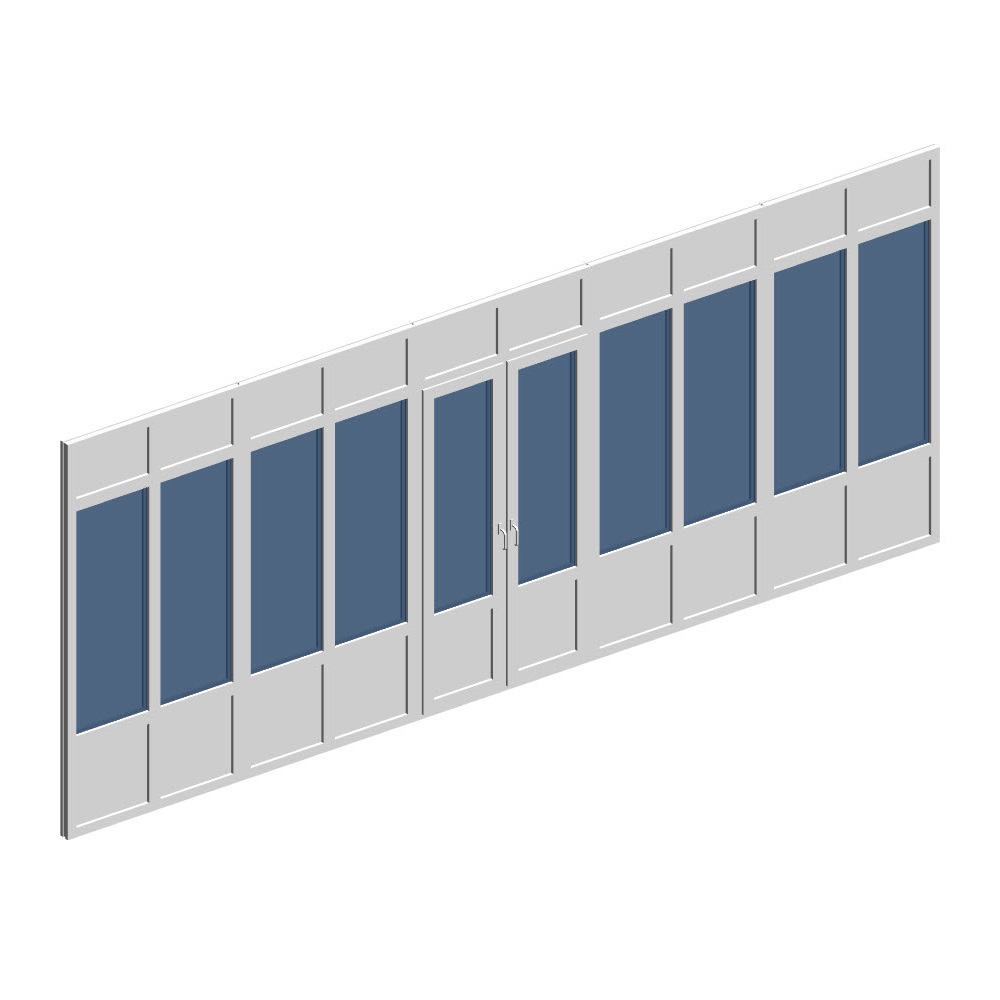

Элемент перегородки с различными вариациями открывания створок Thermotech 742

Name: Элемент перегородки с различными вариациями открывания створок Thermotech 742
Brand: Wintech

Обновлено в 2023 году

Описание

Окна из 4-камерного профиля класса В. Специальное стальное армирование снижает риски провисания и прогиба створок. Срок службы профиля - более 40 лет. Элементы перегородки используются с фурнитурой ACCADO. В рамках семейства пользователь может изменять: - тип профильной системы, - размеры конструкций (высота/ширина), - ширину, высоту и схему открывания каждой створки, - тип заполнения нижней части балконной двери, - величину монтажных зазоров и другие параметры. В семействе приведена необходимая информация для формирования спецификаций. Предусмотрено условно-графическое обозначение.

Файлы для скачивания


rfa	elementperegorodki_wintech_sraznymishemamiotkryvan.rfa	2.8 MB	Revit 2019
rvt	bimlib_shablonmodeleyispecifikaciy_wintech.rvt	77.4 MB	Revit 2017
ifc	peregorodka2.ifc	541 KB	IFC2X3
pdf	wintech_instruktsiya_po_rabote_s_modelyami.pdf	1.0 MB	—

Типоразмеры (3)

Наименование	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Rпрофиля	АртикулИмпоста АрмированияИмпоста	АртикулРамы АрмированияРамы	АртикулСтворки АрмированияСтворки	КлассСопротивленияТеплопередаче	Описание	ПрофильнаяСистема Наименование	Слагаемое1	Слагаемое3	Стеклопакет Формула
Isotech 530	Элемент перегородки с различными вариациями открывания створок Isotech 530	Эл. перегородки Isotech 530	0.6500 (м²·K)/Вт	21301-04300/34022-15105	21301-01300/34022-15006	21301-05300/34022-15006	В1	Доступные окна из 3-камерного профиля класса В. П-образное стальное армирование гарантирует устойчивость к ветровым нагрузкам. Срок службы профиля – более 40 лет. Оконные блоки используются с фурнитурой ACCADO.	Isotech 530	0.462458	0.27168	4M1-10-4M1-10-И4
Thermotech 742	Элемент перегородки с различными вариациями открывания створок Thermotech 742	Эл. перегородки Thermotech 742	0.7200 (м²·K)/Вт	21315-04000-34022-15109	21315-01000/34022-15006	21315-05000/34022-15006	Б2	Окна из 4-камерного профиля класса В. Специальное стальное армирование снижает риски провисания и прогиба створок. Срок службы профиля - более 40 лет. Оконные блоки используются с фурнитурой ACCADO.	Thermotech 742	0.424472	0.27072	4M1-10-4M1-10-И4
Thermotech 752	Элемент перегородки с различными вариациями открывания створок Thermotech 752	Эл. перегородки Thermotech 752	0.8400 (м²·K)/Вт	21314-03000/34022-15401	21314-01000/34022-15006	21314-05000/34022-15006	А2	Технически совершенные окна из 5-камерного профиля класса А. Армированная конструкция обеспечивает высокую сопротивляемость порывам ветра. Срок службы профиля - более 40 лет. Оконные блоки используются с фурнитурой ACCADO.	Thermotech 752	0.375728	0.2688	4M1-14-4M1-14-И4

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Стекло, Сталь, Поливинилхлорид (PVC)
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	2500 mm
Ширина	5800 mm
Длина	70 mm
Общие характеристики
Количество ADSK Количество	1
Масса ADSK Масса	0
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО "Винтек Пластик"
λ КраевойЗоныСтеклопакета	0.0600 (м²·K)/Вт
