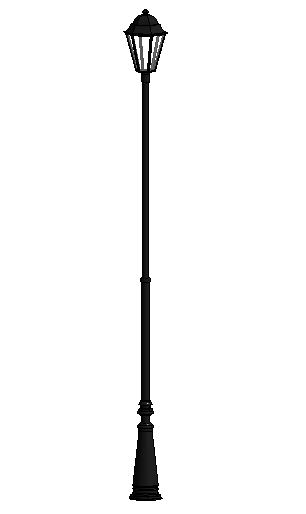

Евгений4 ДТУ 60Вт (02) — св-к ДТУ-10-AF на опоре OYВ 4,0 ЧС

Name: Евгений4 ДТУ 60Вт (02) — св-к ДТУ-10-AF на опоре OYВ 4,0 ЧС
Brand: ALFRESCO

Обновлено в 2018 году

Описание

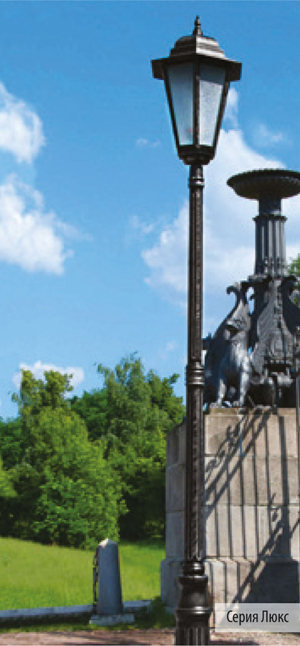

Версия Revit 2016. Представленное семейство моделей разработано с учетом рекомендаций компании ALFRESCO и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО в плане по ГОСТ 21.210-2014. Светильники пушкинской серии «Евгений» предназначены для функционально-декоративного ландшафтного освещения парковых аллей, скверов, религиозных объектов, прилегающих улиц, коттеджных поселков, отдельных коттеджей.

Файлы для скачивания


rvt	spetsifikatsiya_alfresco.rvt	36.8 MB	Revit 2016
rfa	svetilnik_alfresco_evgeniy3_i_4.rfa	2.1 MB	Revit 2016
ifc	svetilnik_alfresco_evgeniy4_60vt.ifc	468 KB	IFC2X3
pdf	alfresco-instruktsiya_po_rabote_s_modelyami.pdf	1.7 MB	—

Типоразмеры (3)

Наименование	Артикул ADSK Артикул	Масса ADSK Масса	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Apparent Load	Видимость1	Световой поток	Тип светильника
Евгений3 ДТУ 60Вт (02)	1112000610	44	Евгений3 ДТУ 60Вт (02) — св-к ДТУ-16-AF на опоре OYC 4,0 ЧС	60 W	62 VA	62 VA	Yes	7200 lm	Евгений : Евгений3 ДТУ 60Вт
Евгений4 ДТУ 60Вт (02)	1112000930	53	Евгений4 ДТУ 60Вт (02) — св-к ДТУ-10-AF на опоре OYВ 4,0 ЧС	60 W	62 VA	62 VA	No	7200 lm	Евгений : Евгений4 ДТУ 60Вт
Евгений4 ДТУ 100Вт (02)	1112000630	53	Евгений4 ДТУ 100Вт (02) — св-к ДТУ-10-AF на опоре OYВ 4,0 ЧС	100 W	103 VA	103 VA	No	12000 lm	Евгений : Евгений4 ДТУ 100Вт

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Светотехника
Материалы	Металл, Стекло
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	4585 mm
Ширина	540 mm
Длина	540 mm
Вес	53000 g
Общие характеристики
Модель ADSK Модель	Евгений3
Напряжение ADSK Напряжение	220 V
Ток ADSK Ток	0 A
Энергоэффективность ADSK Энергоэффективность	120 lm/W
Единица измерения ADSK_Единица измерения	шт
