Фасадная решетка ВРН24

Name: Фасадная решетка ВРН24
Brand: Вентрешеткиком

Обновлено 9 месяцев назад

Описание

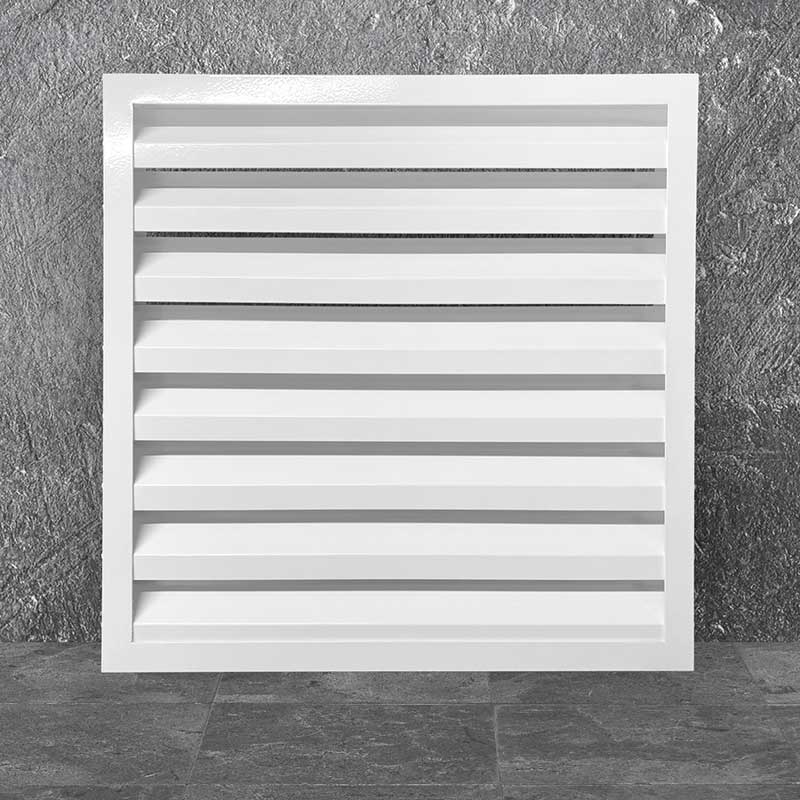

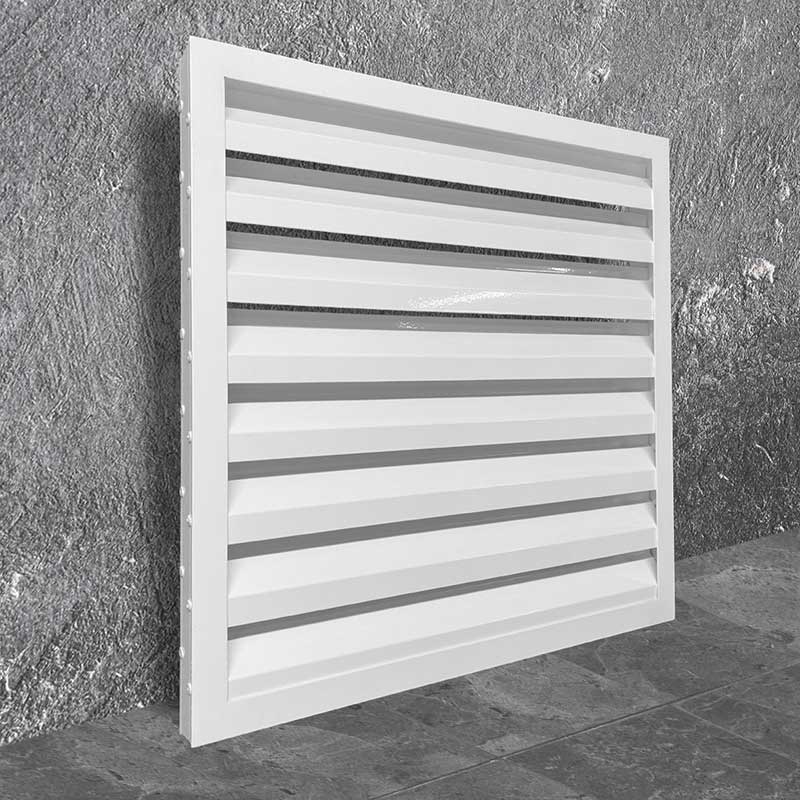

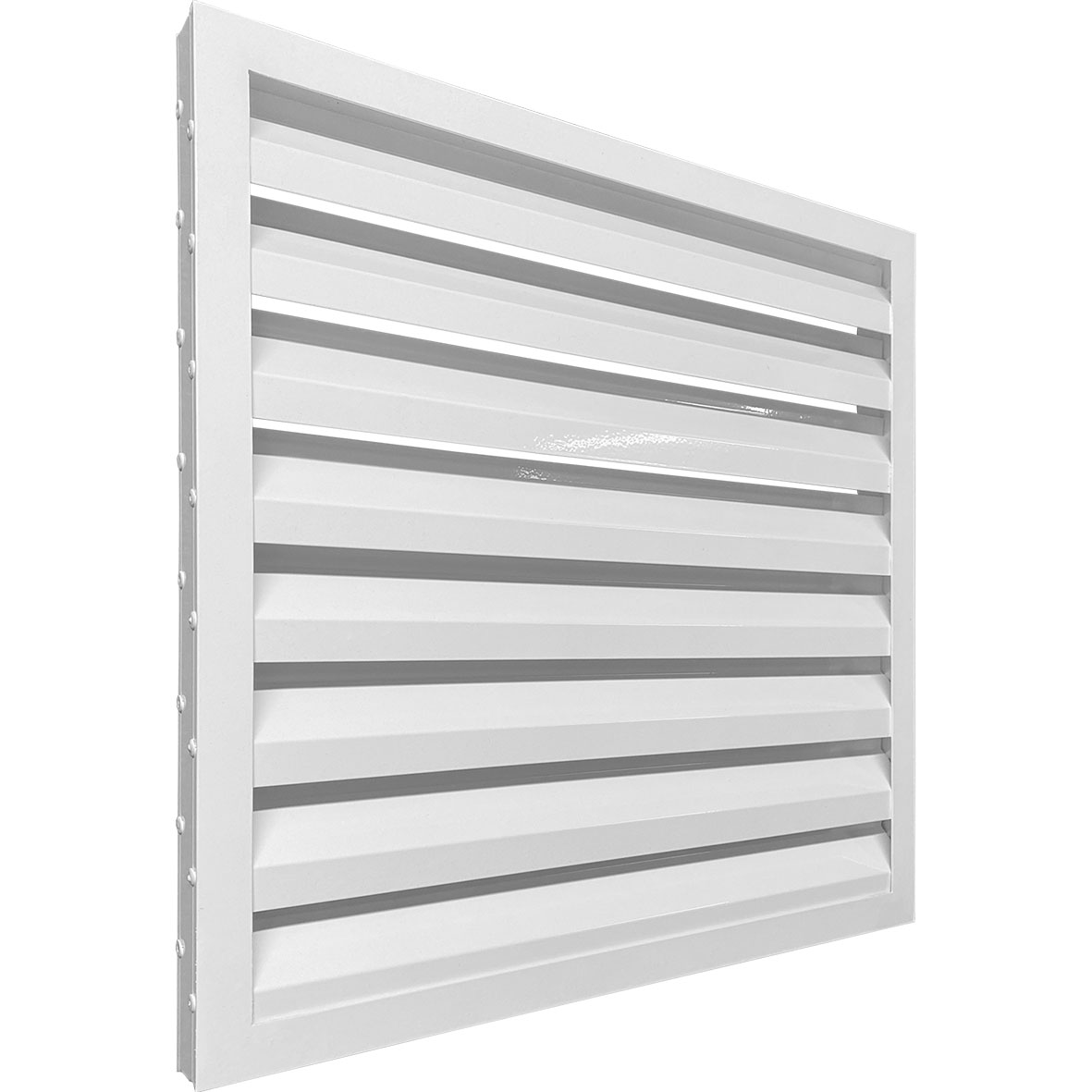

Фасадная декоративная решетка ВРН24 предназначена для установки снаружи здания, обеспечивает воздухообмен в обслуживаемом помещении и защиту от проникновения атмосферных осадков. Полностью изготовлена из специального запатентованного алюминиевого профиля, имеет небольшой вес и привлекательный внешний вид.

Неподвижно закрепленные Z-образные жалюзи имеют угол наклона 35˚. Для предотвращения провисания ламелей и упрочнения жалюзи, при размерах более 800 мм, с внутренней стороны устанавливается перемычка из алюминиевой шины 20х2 мм с помощью вытяжных заклепок к каждой ламели индивидуально.

Особенностью данной модели является её глубина, она составляет 24 мм, специально разработана для стандартных фасадных и оконный профилей. Монтаж производится в готовые рамы вместо стеклопакета, прижимается штапиками или прижимными планками.

Файлы для скачивания


rfa	GR_Решетка_ВРН24_R21.rfa	1.0 MB	Revit 2021
doc	Прочтите меня.doc	42 KB	—
pdf	ВРН24.pdf	1.9 MB	—

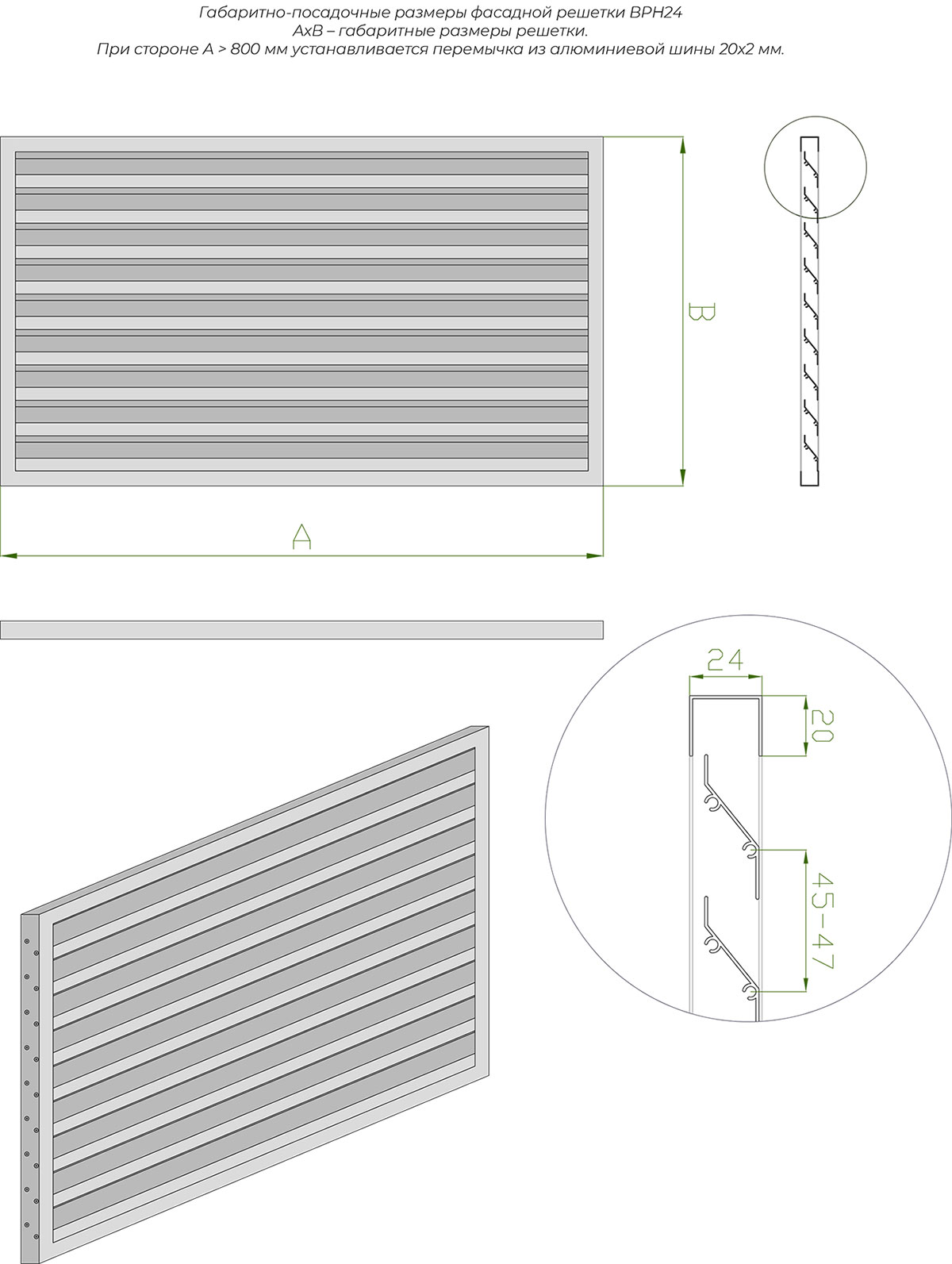

jpg	fasadnaya_reshetka_vrn24_chertezh.jpg	176 KB	—

Типоразмеры (3)

Наименование	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое
ВРН24	Фасадная решетка ВРН24	Решетка ВРН24
ВРН26	Фасадная решетка ВРН26	Решетка ВРН26
ВРН36	Фасадная решетка ВРН36	Решетка ВРН36

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Автор ADSK Автор	THE GRILLES
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО "ВЕНТРЕШЕТКИКОМ"
Код изделия ADSK_Код изделия	002016
