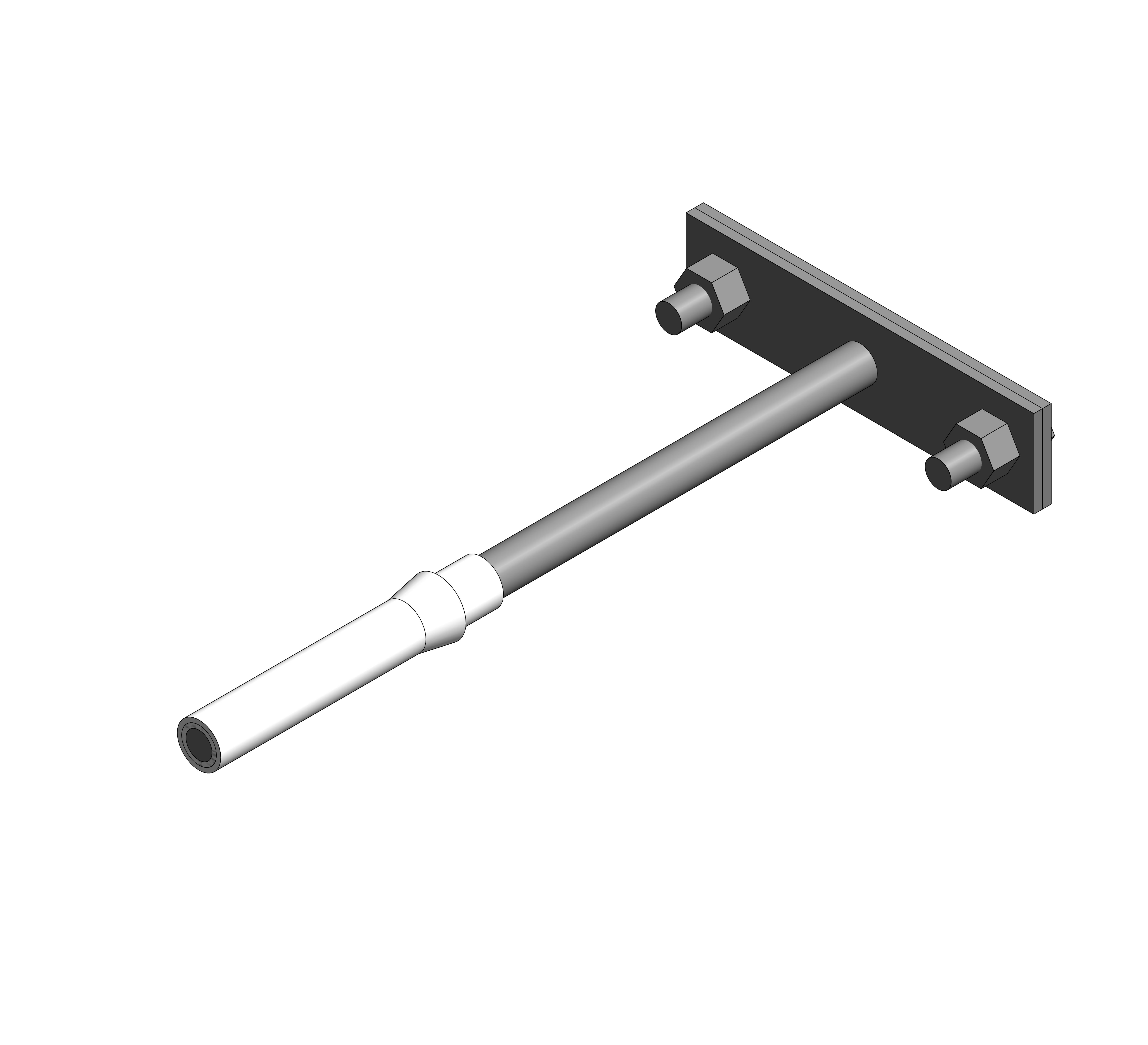

Фасадный держатель 100-400 мм
Обновлено в 2021 годуОписание
• крепление токоотводов (опусков) по фасаду здания. Характеристики:
• крепление круглого и плоского проводника;
• болтовое крепление проводника;
• возможно крепление полосы 40х4 мм в держатель ND2301.
Файлы для скачивания
| rvt | kns_molniezashchitazazemlenie_jupiter_dkc.rvt | 62.2 MB | Revit 2019 | |
| rfa | kns_derjatelfasadnyy_dkc.rfa | 432 KB | Revit 2019 | |
| ifc | kns_derjatelfasadnyy_dkc.ifc | 181 KB | IFC2X3 | |
| dkc-instruktsiya_po_rabote_s_modelyami.pdf | 3.5 MB | — | ||
| txt | kns_derjatelfasadnyy_dkc.txt | 10 KB | — |
Типоразмеры (6)
| Наименование | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | DKC_Закрепляемый проводник | Изогнутая пластина | Прямая пластина |
|---|---|---|---|---|---|---|---|
| ND2301_Горячеоцинкованная сталь_160 мм | 0.14 | Фасадный держатель, 160 мм | ND2301 | Фасадный держатель, 160 мм | Пруток, 8-10 мм/полоса, 25-40 мм | False | True |
| ND2302_Горячеоцинкованная сталь_400 мм | 0.14 | Фасадный держатель, 400 мм | ND2302 | Фасадный держатель, 400 мм | Пруток, 8-10 мм/полоса, 25 мм | True | False |
| ND2304_Горячеоцинкованная сталь_250 мм | 0.2 | Фасадный держатель, 250 мм | ND2304 | Фасадный держатель, 250 мм | Пруток, 8-10 мм/полоса, 25 мм | True | False |
| ND2305_Горячеоцинкованная сталь_160 мм | 0.1 | Фасадный держатель,160 мм | ND2305 | Фасадный держатель,160 мм | Пруток, 8-10 мм/полоса, 25 мм | True | False |
| ND2306_Горячеоцинкованная сталь_125 мм | 0.08 | Фасадный держатель,125 мм | ND2306 | Фасадный держатель,125 мм | Пруток, 8-10 мм/полоса, 25 мм | True | False |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Оборудование для молниезащиты |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Медь, Сталь, Металл, Алюминий |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Материал ADSK Материал | DKC_Сталь_Горячеоцинкованная |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | DKC |
| DKC_Место установки | Фасад здания |
| ETIM Article Class | EC000508 |
