Ворота распашные серии PROM-UM-BARS- заполнение профильной трубой. Производство FENSYS

Name: Ворота распашные серии PROM-UM-BARS- заполнение профильной трубой. Производство FENSYS
Brand: FENSYS

Обновлено в 2022 году

Описание

Ворота имеют различную комплектацию: столбы, заглушки, петли, замки, задвижки, с перемычками и доборными панелями и пр. Существует автоматический и ручной механизм запирания.

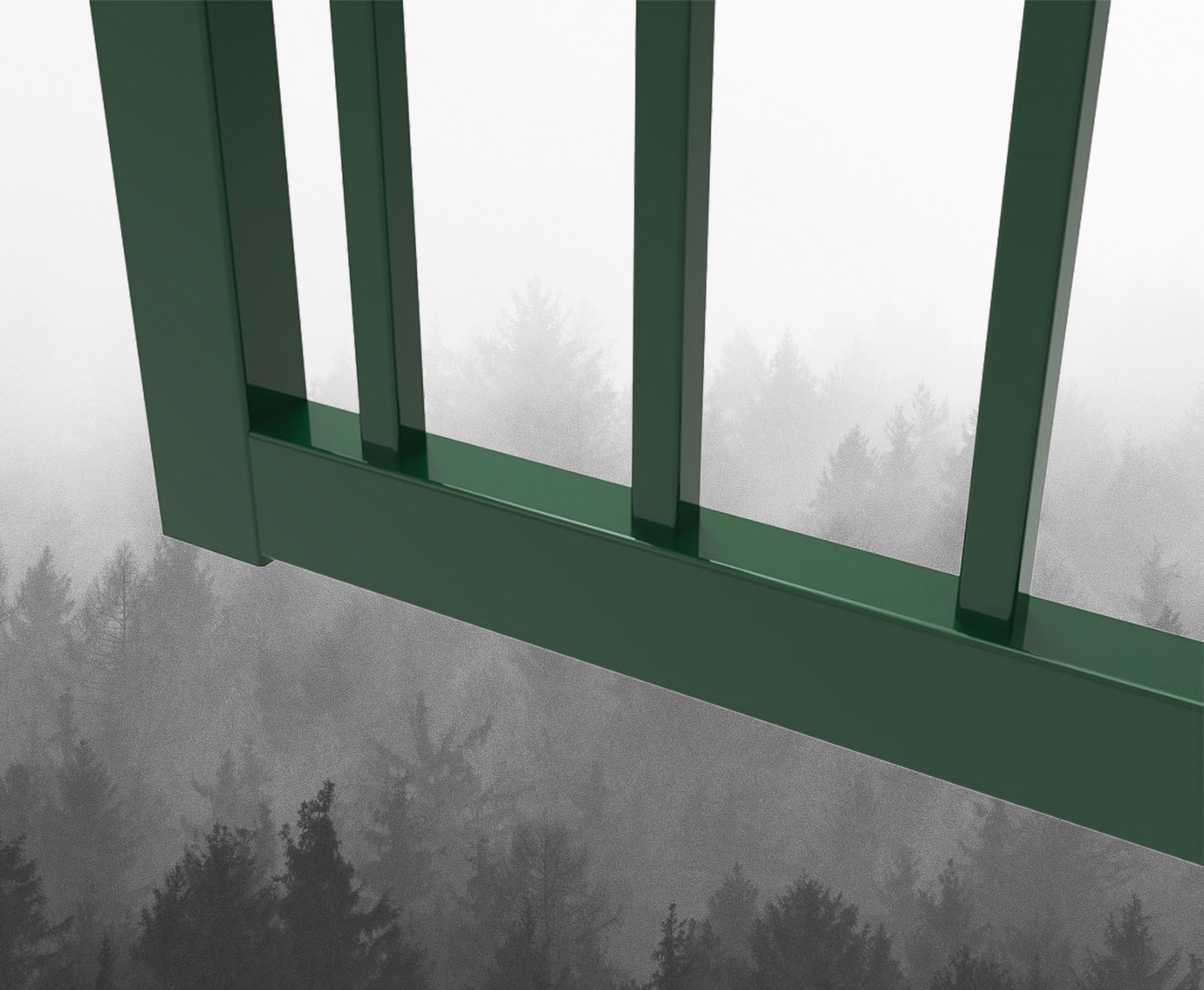

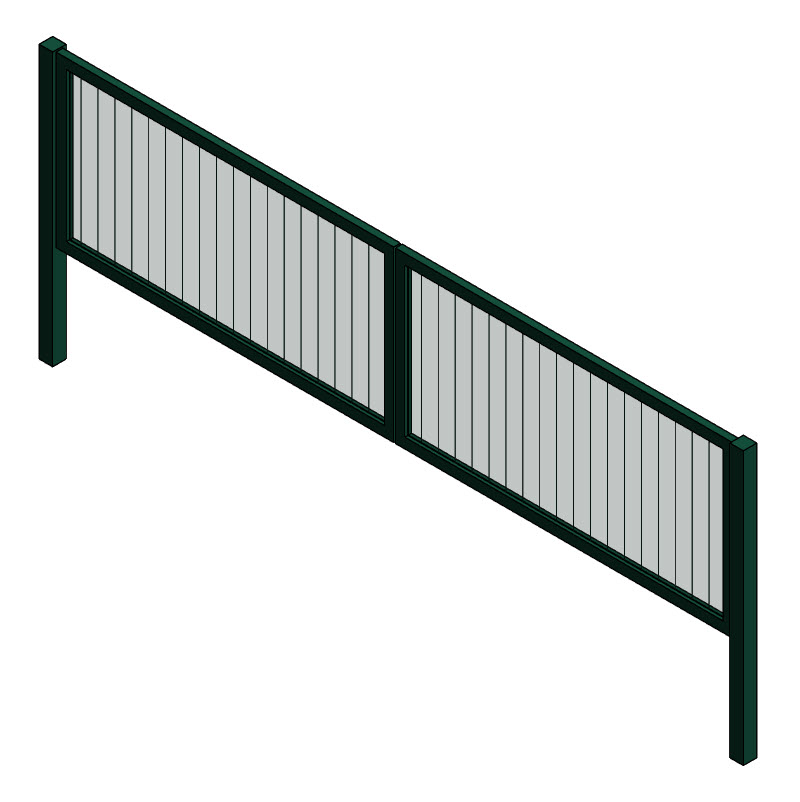

Модель выполнена в категории «Специальное оборудование». Версия файлов Autodesk Revit 2019. Общие параметры семейства – параметры ФОП 2019 для шаблона Autodesk. Высота ворот варьируется от 1100 мм до 3000 мм, ширина от 4000 мм до 5500 мм. Наименование ворот формируется в зависимости от их размера. Модель содержит несколько типов крепления ворот к основанию: Бетонирование в кондукторе (SIC), бетонирование столбов (SI), фланец (SIT), фланец под винтовую опору (SITgs). Столбы с регулируемыми петлями FENSYS. Створки ворот PROM-UM-BARS заполняются профильной трубой.

Файлы для скачивания


rfa	vorota-raspashnye_prom_um_bars.rfa	652 KB	Revit 2019

Типоразмеры (4)

Наименование	Обозначение ADSK Обозначение	Бетонирование в кондукторе (SIC)	Бетонирование столбы (SI)	Тип крепления	Фланец (SIT)	Фланец под винтовую опору (SITgs)
PROM-UM_Под бетонирование	UM/SI/BARS	False	True	2	False	False
PROM-UM_Фланец	UM/SIT/BARS	False	False	3	True	False
PROM-UM_Фланец под винтовую опору	UM/SITgs/BARS	False	False	4	False	True
PROM-UM_Бетонирование в кондукторе	UM/SIC/BARS	True	False	1	False	False

Технические характеристики

Общее
Категория	Генеральный план и транспорт
Тип	Ограждения
Материалы	Сталь с порошковым покрытием, Сталь, горячее цинкование
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1100 mm
Ширина	4000 mm
Вес	187000 g
Общие характеристики
Комплект ADSK Комплект	Ворота распашные
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	FENSYS
Изготовитель	FENSYS
Материал Сетка	FENSYS_Рейка
