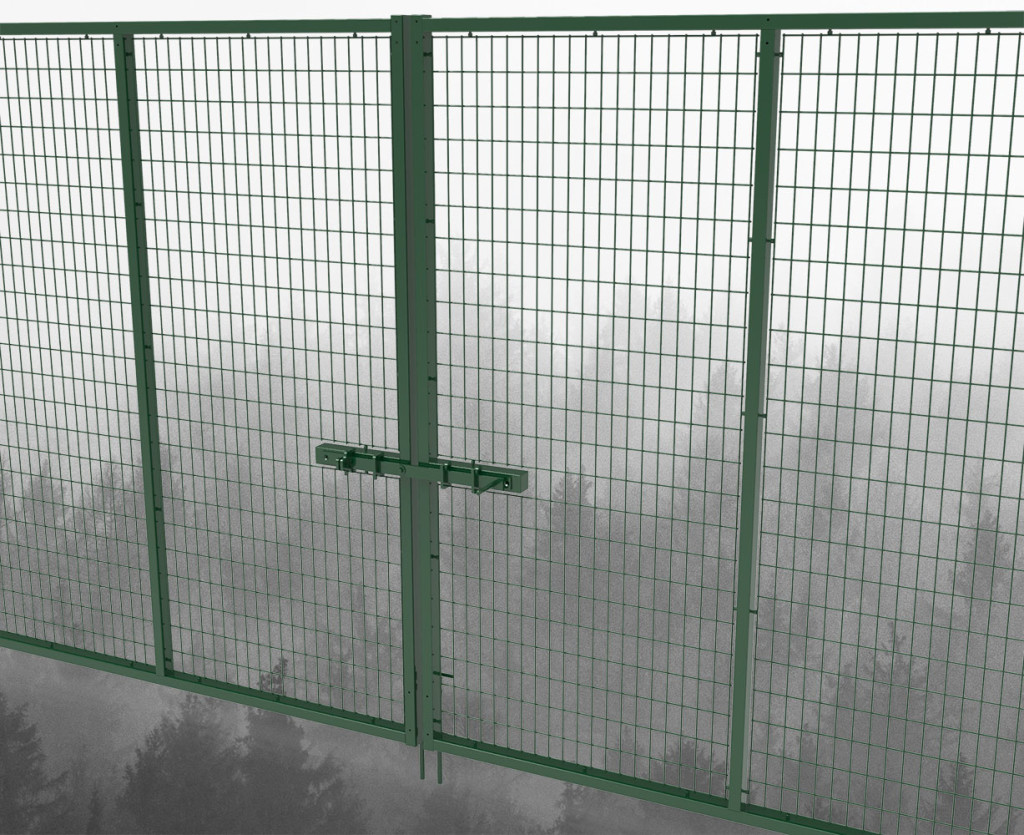

Ворота распашные серии PROM-US-FENSE, заполнение- сварная сетка. Производство FENSYS

Name: Ворота распашные серии PROM-US-FENSE, заполнение- сварная сетка. Производство FENSYS
Brand: FENSYS

Обновлено в 2022 году

Описание

Ворота имеют различную комплектацию: столбы, заглушки, петли, замки, задвижки, с перемычками и доборными панелями и пр. Существует автоматический и ручной механизм запирания.

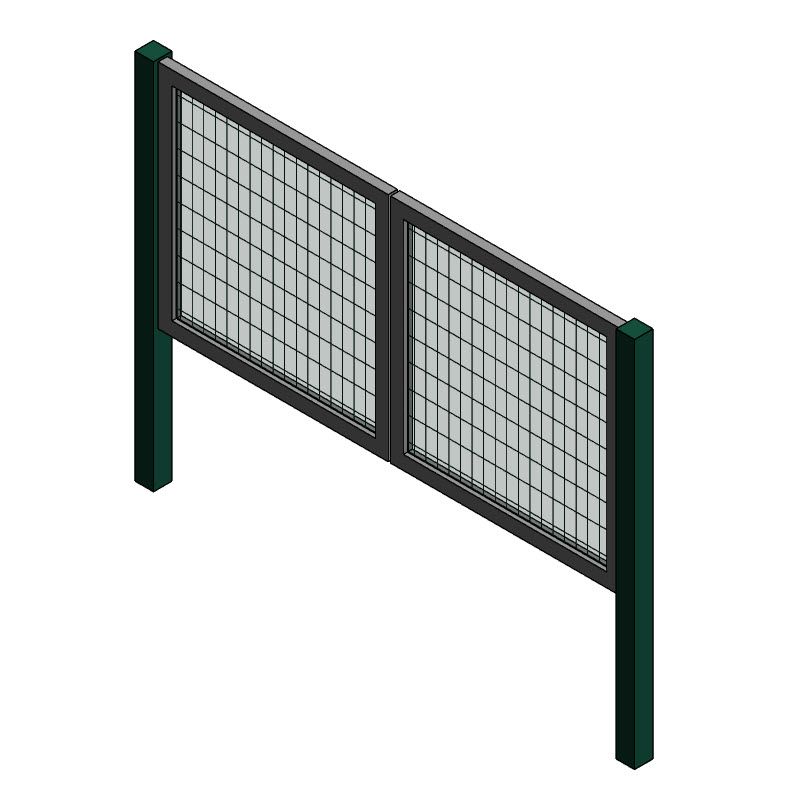

Модель выполнена в категории «Специальное оборудование». Версия файлов Autodesk Revit 2019. Общие параметры семейства – параметры ФОП 2019 для шаблона Autodesk. Высота ворот варьируется от 1100 мм до 3000 мм, ширина от 2000 мм до 3500 мм. Наименование ворот формируется в зависимости от их размера. Модель содержит несколько типов крепления ворот к основанию: Бетонирование столбов (SI), фланец (SIT). Столбы с регулируемыми петлями FENSYS. Створки ворот PROM-US-FENSE заполняются сварной сеткой.

Файлы для скачивания


rfa	vorota-raspashnye_prom_us_fence.rfa	436 KB	Revit 2019

Типоразмеры (2)

Наименование	Обозначение ADSK Обозначение	Бетонирование столбы (SI)	Тип крепления	Фланец (SIT)
PROM-US_Под бетонирование	US/SI/FENCE	True	2	False
PROM-US_Фланец	US/SIT/FENCE	False	3	True

Технические характеристики

Общее
Категория	Генеральный план и транспорт
Тип	Ограждения
Материалы	Сталь с порошковым покрытием, Сталь, горячее цинкование
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1100 mm
Ширина	2000 mm
Вес	72000 g
Общие характеристики
Комплект ADSK Комплект	Ворота распашные
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	FENSYS
Изготовитель	FENSYS
Материал Сетка	FENSYS_Сетка_50x100
