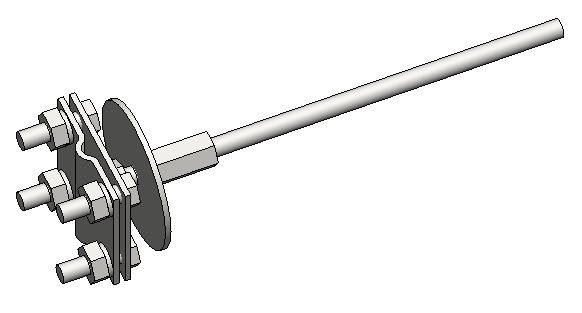

Фиксированная точка заземления Игур И-ФТЗ-Н

Name: Фиксированная точка заземления Игур И-ФТЗ-Н
Brand: ЗАЗЕМЛЕНИЕ ИГУР

Обновлено в 2019 году

Описание

Предназначена для установки в железобетонных конструкциях (стенах, фундаментах) в качестве коррозиеустойчивого подключения к системе заземления для основного и/или дополнительного уравнивания потенциалов, например, к арматуре здания (сооружения): - возможность соединения осевой части зажимом соединительным профильным (И-ЗСПр-КК-Ц, И-ЗСПр-КС-Ц) с арматурой; - возможность подключения плоских и круглых медных проводников или проводников из нержавеющей стали к соединительной пластине (спереди) нержавеющим болтом М10 или соединительной клеммой И-КСР-М10-Н с резьбой М10; - Ввинчивающаяся или запрессованная ось. ГОСТ Р 50571.5.54-2013

Файлы для скачивания


rfa	fiksirovannaya-tochka-zazemleniya.rfa	744 KB	Revit 2016
rvt	igur_specifikacii.rvt	14.3 MB	Revit 2016
ifc	fiksirovannaya-tochka-zazemleniya-i-ftz-n.ifc	319 KB	IFC2X3

Типоразмеры (2)

Наименование	ИГУР Обозначение	ИГУР Стандарт	ИГУР_Материал пластины и оси	ИГУР_Материал/ГОСТ	ИГУР_Тип болта	ИГУР_Типоразмер проводника
И-ФТЗ-Ц	И-ФТЗ-Ц	ОСТ Р МЭК 62561.1-2014	ИГУР_Сталь оцинкованаая горячим способом	Ст3сп. по ГОСТ 380-71	Болт для фиксированной точки : Оцинкованный	Клемма соединительная с резьбой : И-КСР-М10-Ц
И-ФТЗ-Н	И-ФТЗ-Н	ГОСТ Р МЭК 62561.1-2014	ИГУР_Сталь нержавеющая	Сталь нержавеющая	Болт для фиксированной точки : Нержавеющий	Клемма соединительная с резьбой : И-КСР-М10-Н

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для заземления
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Ширина	86 mm
Длина	230 mm
Вес	300 g
Общие характеристики
ИГУР Масса	0.00 kg kg
ИГУР Назначение	Предназначена для установки в железобетонных конструкциях (стенах, фундаментах) в качестве коррозиеустойчивого подключения к системе заземления для основного и/или дополнительного уравнивания потенциалов, например, к арматуре здания (сооружения): - возможность соединения осевой части зажимом соединительным профильным (И-ЗСПр-КК-Ц, И-ЗСПр-КС-Ц) с арматурой; - возможность подключения плоских и круглых проводников к соединительной пластине (спереди) болтом М10 или соединительной клеммой с резьбой М10; - Ввинчивающаяся или запрессованная ось.
ИГУР Наименование	Фиксированная точка заземления
ИГУР Покрытие	Цинковое горячее по ГОСТ 9.307-89, толщиной не менее 70 мкм
ИГУР Производитель	ИГУР
