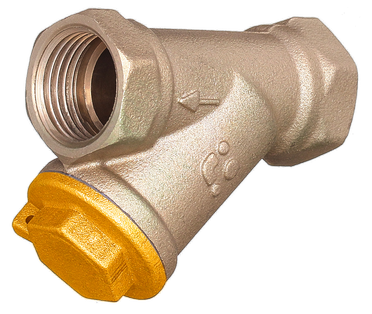

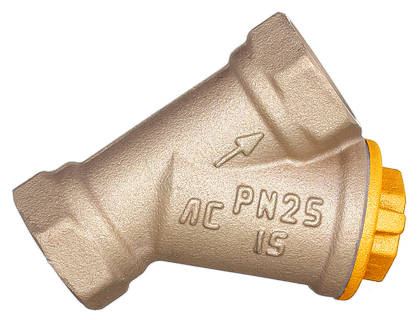

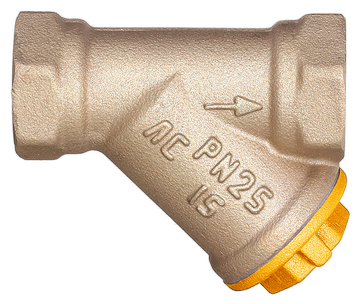

Фильтр механической очистки сетчатый латунный газ DN15-DN25 PN25 500мкм

Name: Фильтр механической очистки сетчатый латунный газ DN15-DN25 PN25 500мкм
Brand: БАЗ

Обновлено в 2020 году

Описание

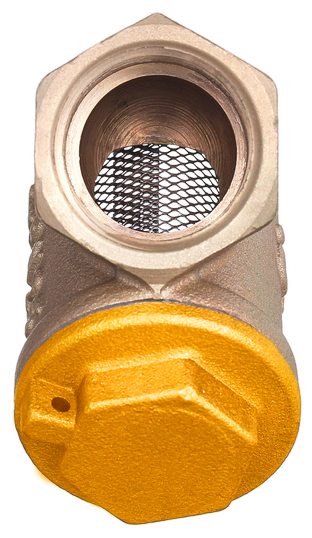

Латунные фильтры сетчатые предназначены для установки на трубопроводах в качестве фильтров предварительной очистки для газа. Материал корпусных деталей – латунь ЛС59-1 по ГОСТ 15527- 2004. Материал сетки фильтра – нержавеющая сталь 12Х18Н10Т по ГОСТ 5632-72. Рабочее давление 2,5 МПа. Рабочая среда – природный газ (15-100-2 т/ф 46Б2нж) Температура рабочей среды от -60 до +50 °С. Тонкость фильтрации 500 мкм.

Файлы для скачивания


rvt	ШаблонМоделейИСпецификации_БАЗ.rvt	17.3 MB	Revit 2017
rfa	АрматураТрубопроводов_БАЗ_ФильтрСетчатыйВода_DN15-50.rfa	460 KB	Revit 2017

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
TypeName	BIMLIB_АрматураТрубопроводов_БАЗ_ФильтрСетчатыйВода_DN15-50
URL документации изделия ADSK_URL документации изделия	http://bolarm.ru/upload/iblock/a76/Технический%20паспорт%20ФИЛЬТРЫ.pdf
URL страницы изделия ADSK_URL страницы изделия	http://bolarm.ru/catalog/filtry/filtr-setchatiy/
Версия Revit ADSK_Версия Revit	2017
Единица измерения ADSK_Единица измерения	шт.
