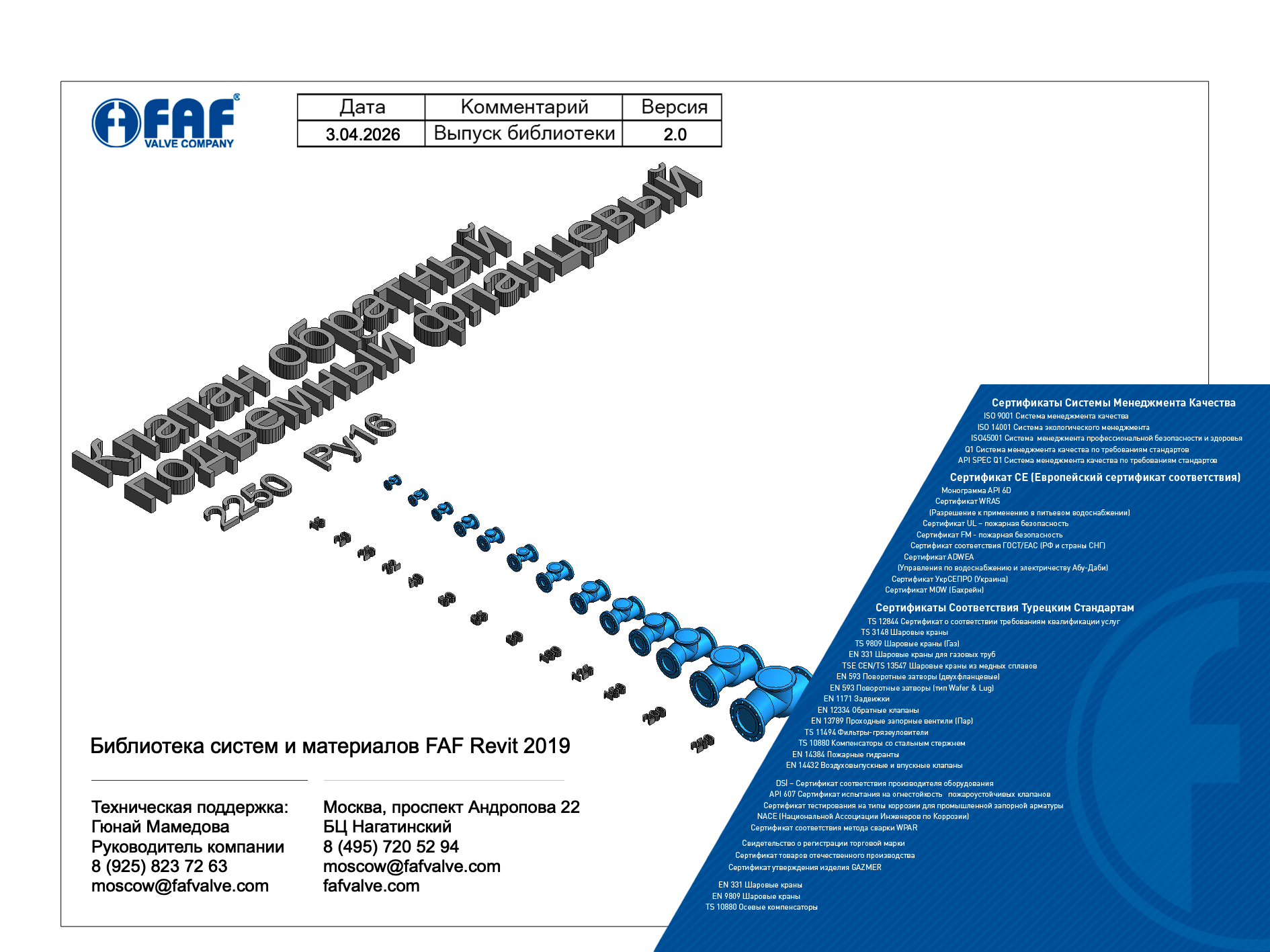

ФОП 2019 FAF ОБРАТНЫЙ КЛАПАН PN 16 — 2250

Модель выполнена в Autodesk Revit 2019. ФОП 2019. LOD 300 и УГО. Выгрузка параметров в ведомость оборудования. В семейства добавлен параметр KVs. FAF 2250 — подъемный обратный клапан фланцевого типа с чугунным корпусом и запорным диском из нержавеющей стали. Предназначен для автоматического предотвращения обратного потока среды в трубопроводах ХВС, ГВС, систем отопления, а также на установках с паром и в промышленном секторе. Обеспечивает надежную работу при давлении PN16 и широком температурном диапазоне: до +160°C (при 11 Бар) и до +250°C (при 8 Бар). Строительная длина соответствует стандарту EN 558 Серия 1 (DIN 3202 F1), что гарантирует корректную посадку в цифровой модели и легкую взаимозаменяемость оборудования на объекте. Благодаря подпружиненному уплотнению клапан может устанавливаться как в горизонтальном, так и в вертикальном положении, сохраняя 100% герметичность. Диск, пружина и седло выполнены из нержавеющей стали AISI 304, что продлевает срок службы проектного решения в условиях агрессивных сред и высоких температур. Совпадение оси смещения диска с осью проходного отверстия обеспечивает полное перекрытие потока и исключает утечки. Конструкция позволяет проводить ревизию и замену внутренних элементов (пружины и диска) без демонтажа всего корпуса — достаточно открутить несколько болтов крышки. Контроль утечек энергии способствует снижению эксплуатационных затрат, что является важным фактором при расчете стоимости жизненного цикла инженерных систем. Каждое изделие проходит 100% гидростатические испытания на заводе и имеет сертификаты EAC, CE, ISO 9001, WRAS, UL и FM. Диаметры: FAF 2250015 Ру15 FAF 2250020 Ру20 FAF 2250025 Ру25 FAF 2250032 Ру32 FAF 2250040 Ру40 FAF 2250050 Ру50 FAF 2250065 Ру65 FAF 2250080 Ру80 FAF 2250100 Ру100 FAF 2250125 Ру125 FAF 2250150 Ру150 FAF 2250200 Ру200
