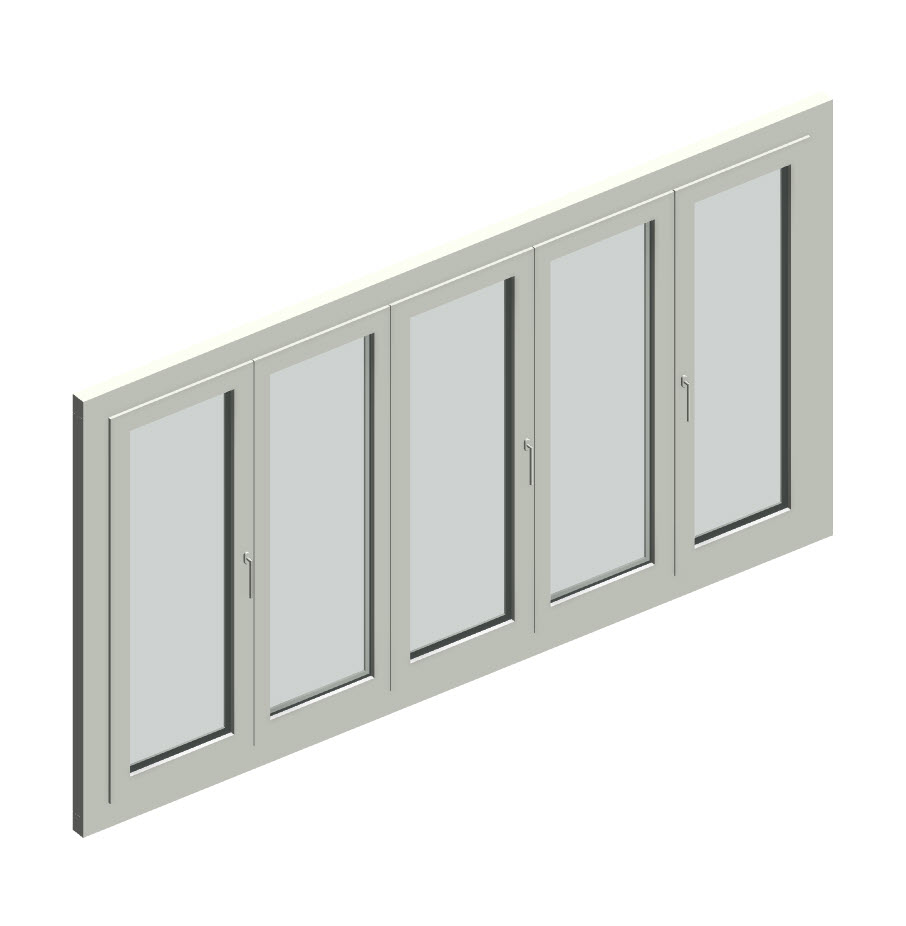

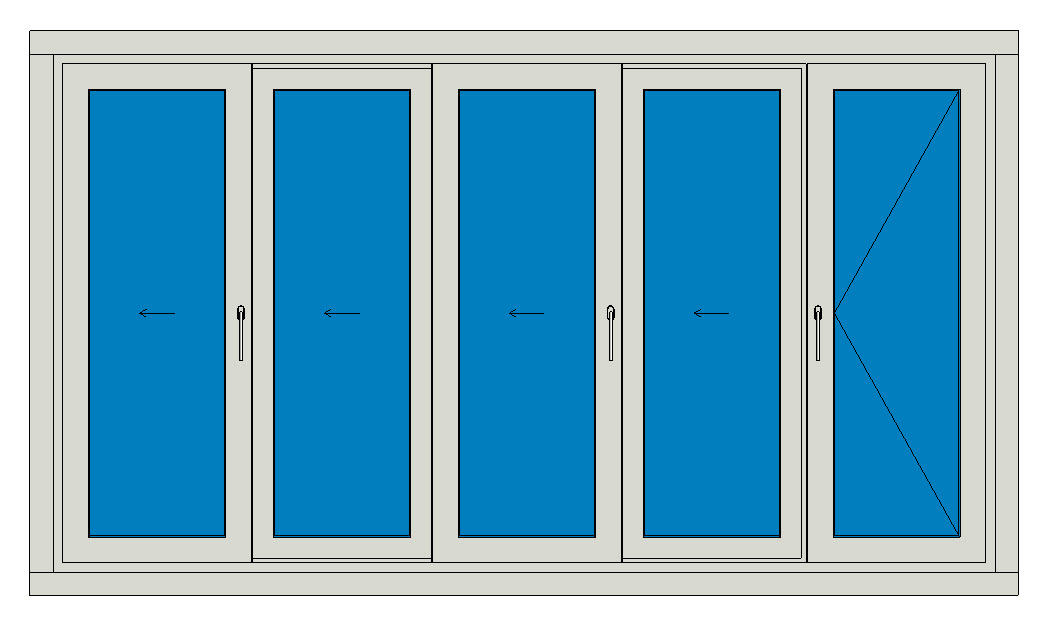

Дверь раздвижная складывающаяся пятистворчатая VEKA SOFTLINE схема 541

Name: Дверь раздвижная складывающаяся пятистворчатая VEKA SOFTLINE схема 541
Brand: VEKA

Обновлено в 2022 году

Описание

Семейство развижных складывающихся дверей системы VEKA SOFTLINE разработано с учетом действующих стандартов ГОСТ 23166, ГОСТ 30674, ГОСТ Р 56926, а также технологических ограничений VEKA, и может быть использовано для разработки проекта жилого и общественного здания любой этажности. В рамках семейства пользователь может изменять: - тип профильной системы VEKA SOFTLINE или SOFTLINE82; - габаритные размеры изделия; - ширину створки справа, (максимальная ширина створки 900 мм); - величину монтажных зазоров; - толщину и тип стеклопакета; - добавлять при необходимости расширительные профили сверху, снизу, слева, справа; - включать, отключать видимость откосов внутренних и наружных. В семействе автоматически рассчитываются теплотехнические характеристики, а также приведена вся необходимая информация для формирования спецификаций.

Файлы для скачивания


rfa	bimlib_dver_pyatistvorchataya_veka_razdvijnayaskladyvayushchayasyasoftline541_gost30674.rfa	1.6 MB	Revit 2016
rvt	bimlib_shablonspecifikaciy_i_kompanovkamodeley_veka.rvt	62.7 MB	Revit 2016
pdf	sootvetstvieprofilnyhsistemisteklopaketov.pdf	131 KB	—
pdf	cvetovayakarta2016.pdf	4.4 MB	—
pdf	veka_instruktsiya_po_rabote_s_modelyami.pdf	1.4 MB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Двери
Материалы	Стекло, Поливинилхлорид (PVC), Пластик
Каталог	Перейти
Размеры
Высота	2200 mm
Ширина	4000 mm
Параметры в файлах моделей
Версия Revit ADSK_Версия Revit	2016
Тип конструкций	Дверь
Материал Порог	VEKA_Металл_Окрашенный_Серый
Код изделия ADSK_Код изделия	22.23.14.120.11.3.02
URL страницы изделия ADSK_URL страницы изделия	https://www.veka.ru/production/special/profilnye-sistemy-veka/veka-softline/
