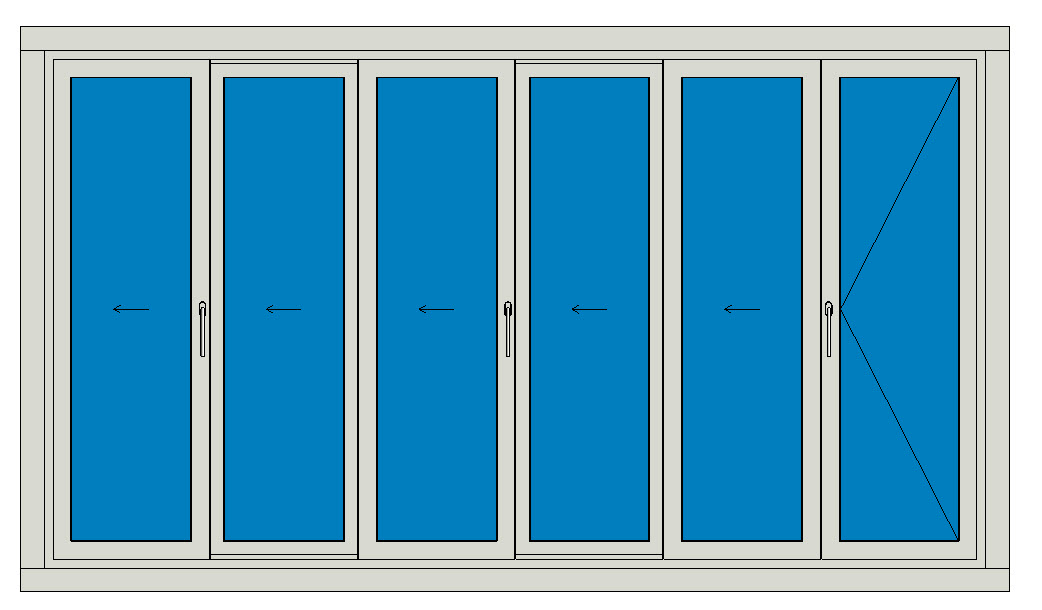

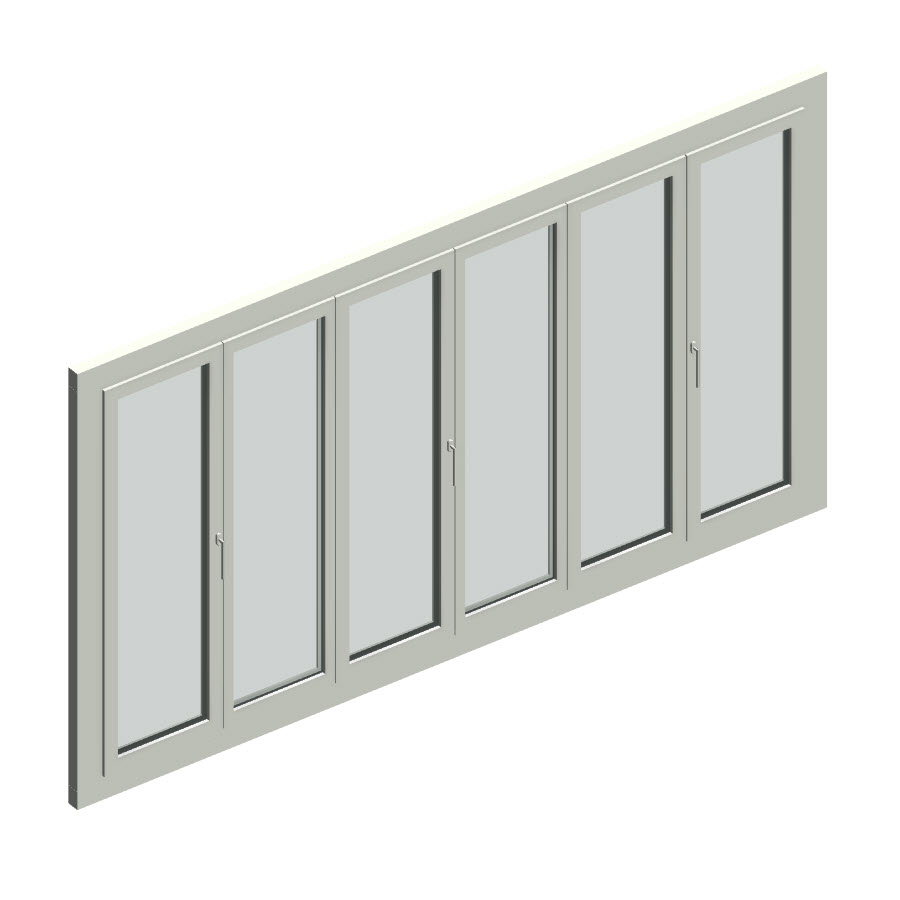

Дверь раздвижная складывающаяся шестистворчатая VEKA SOFTLINE схема 651

Name: Дверь раздвижная складывающаяся шестистворчатая VEKA SOFTLINE схема 651
Brand: VEKA

Обновлено в 2022 году

Описание

Семейство развижных складывающихся дверей системы VEKA SOFTLINE разработано с учетом действующих стандартов ГОСТ 23166, ГОСТ 30674, ГОСТ Р 56926, а также технологических ограничений VEKA, и может быть использовано для разработки проекта жилого и общественного здания любой этажности. В рамках семейства пользователь может изменять: - габаритные размеры изделия; - ширину створки справа, (максимальная ширина створки 900 мм); - величину монтажных зазоров; - толщину и тип стеклопакета; - добавлять при необходимости расширительные профили сверху, снизу, слева, справа; - включать, отключать видимость откосов внутренних и наружных. Профильная система - VEKA SOFTLINE. В семействе автоматически рассчитываются теплотехнические характеристики, а также приведена вся необходимая информация для формирования спецификаций.

Файлы для скачивания


rfa	bimlib_dver_shestistvorchataya_veka_razdvijnayaskladyvayushchayasyasoftline651_gost30674.rfa	1.6 MB	Revit 2016
rvt	bimlib_shablonspecifikaciy_i_kompanovkamodeley_veka.rvt	62.7 MB	Revit 2016
pdf	sootvetstvieprofilnyhsistemisteklopaketov.pdf	131 KB	—
pdf	cvetovayakarta2016.pdf	4.4 MB	—
pdf	veka_instruktsiya_po_rabote_s_modelyami.pdf	1.4 MB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Двери
Материалы	Стекло, Поливинилхлорид (PVC), Пластик
Каталог	Перейти
Размеры
Высота	2200 mm
Ширина	4000 mm
Параметры в файлах моделей
Версия семейства ADSK_Версия семейства	1.0
Наименование краткое ADSK_Наименование краткое	Дверь шестистворчатая SOFTLINE схема 651, 2200х4000
ТВ ФормулаСтеклопакета	ТВ_ФормулаСтеклопакета_Softline70
Код изделия ADSK_Код изделия	22.23.14.120.11.3.02
Высота 30 мм	Артикул : 114201(30 мм)
