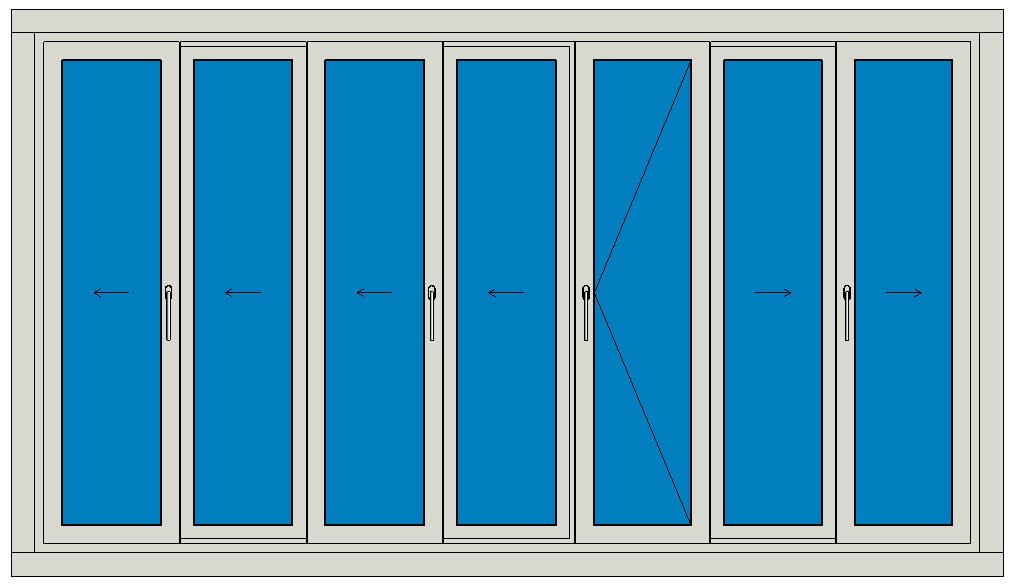

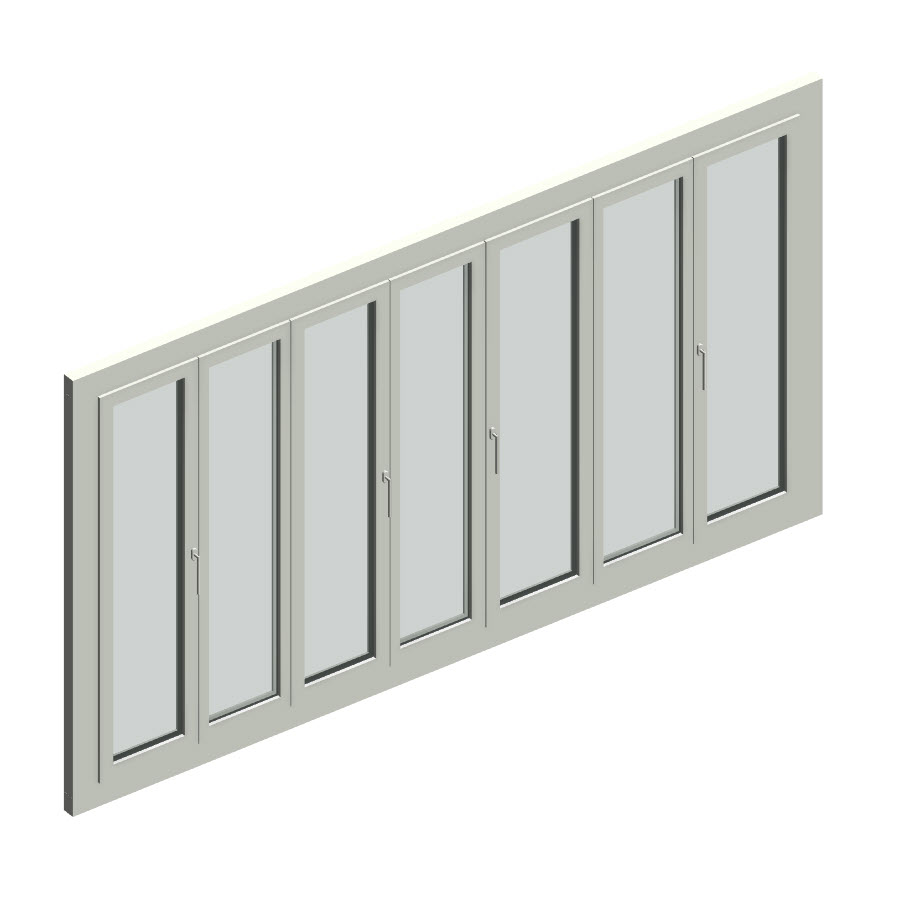

Дверь раздвижная складывающаяся семистворчатая VEKA SOFTLINE схема 743

Name: Дверь раздвижная складывающаяся семистворчатая VEKA SOFTLINE схема 743
Brand: VEKA

Обновлено в 2022 году

Описание

Семейство развижных складывающихся дверей системы VEKA SOFTLINE разработано с учетом действующих стандартов ГОСТ 23166, ГОСТ 30674, ГОСТ Р 56926, а также технологических ограничений VEKA, и может быть использовано для разработки проекта жилого и общественного здания любой этажности. В рамках семейства пользователь может изменять: - габаритные размеры изделия; - ширину створок справа, (максимальная ширина створки 900 мм); - величину монтажных зазоров; - толщину и тип стеклопакета; - добавлять при необходимости расширительные профили сверху, снизу, слева, справа; - включать, отключать видимость откосов внутренних и наружных. Профильная система - VEKA SOFTLINE. В семействе автоматически рассчитываются теплотехнические характеристики, а также приведена вся необходимая информация для формирования спецификаций.

Файлы для скачивания


rfa	bimlib_dver_semistvorchataya_veka_razdvijnayaskladyvayushchayasyasoftline743_gost30674.rfa	1.7 MB	Revit 2016
rvt	bimlib_shablonspecifikaciy_i_kompanovkamodeley_veka.rvt	62.7 MB	Revit 2016
pdf	sootvetstvieprofilnyhsistemisteklopaketov.pdf	131 KB	—
pdf	cvetovayakarta2016.pdf	4.4 MB	—
pdf	veka_instruktsiya_po_rabote_s_modelyami.pdf	1.4 MB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Двери
Материалы	Стекло, Поливинилхлорид (PVC), Пластик
Каталог	Перейти
Размеры
Высота	2200 mm
Ширина	4000 mm
Параметры в файлах моделей
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ВЕКА Рус»
Материал Подоконник	VEKA_Белый_RAL9010
Версия семейства ADSK_Версия семейства	1.0
Высота 100 мм	Артикул : 114204(100 мм)
Версия Revit ADSK_Версия Revit	2016
