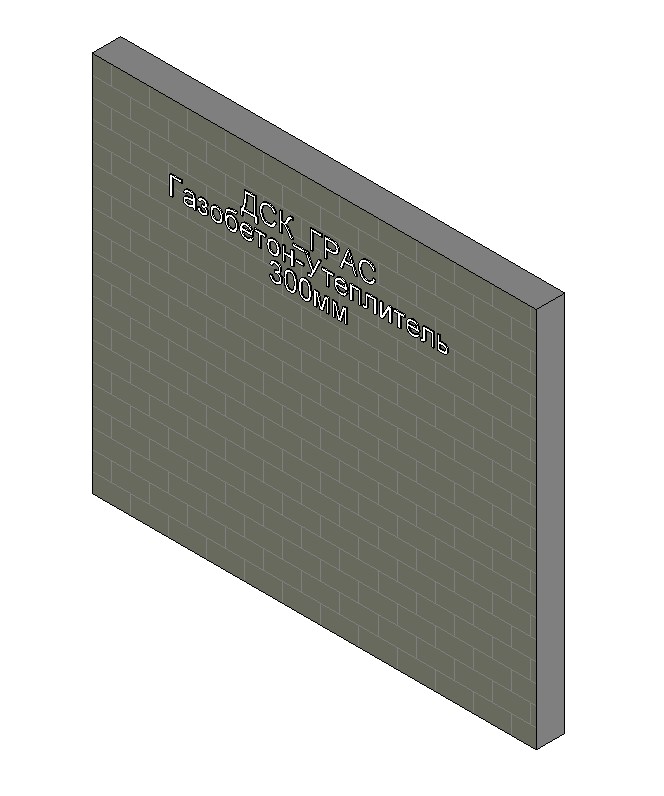

Модель внешней стены на основе газобетонного блока Грас D350 с утеплителем

Name: Модель внешней стены на основе газобетонного блока Грас D350 с утеплителем
Brand: ДСК ГРАС

Обновлено в 2021 году

Описание

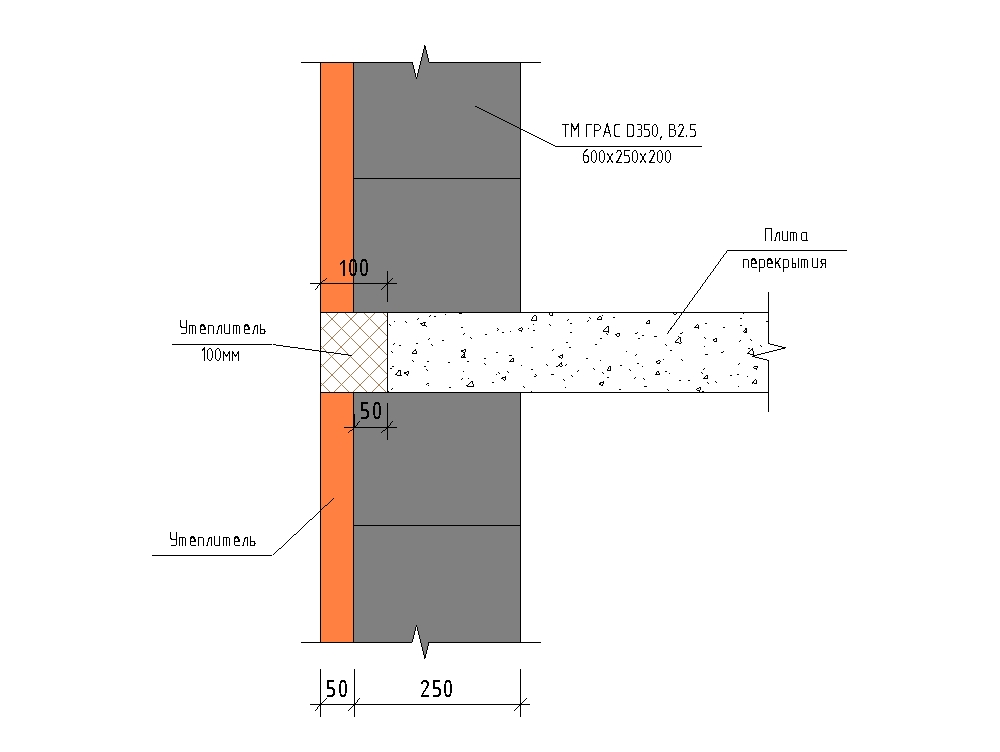

Версия Revit 2017. Представленное системное семейство стен разработано на основании каталога производителя ДСК ГРАС. Представленные в пироге стены материалы (кроме ДСК ГРАС), заведены условно и могут быть откорректированы под нужды проекта. Технические характеристики Газобетона (ДСК ГРАС) заполнены в пользовательских параметрах материала без применения физических и термальных вкладок Revit. Представлены параметры Плотность, Теплопроводность, Паропроницаемость, Предел огнестойкости. Пирог стен применим в проектировании жилых зданий, гостиниц, административных зданиях, офисах, больницах и санаториях, учебных заведениях, детских дошкольных учреждениях. На чертежных видах файла представлены основные узлы с применением ДСК ГРАС, которые могут быть скопированы и адаптированы для применения в проектах.

Файлы для скачивания


rvt	r2017_v1_dskgras_steny.rvt	3.3 MB	Revit 2017
ifc	r2017_v1_dskgras_steny_gu_300.ifc	78 KB	IFC2X3
adsklib	dskgras_materials.adsklib	280 KB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Стены
Материалы	Газобетон
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	3000 mm
Ширина	300 mm
Длина	3000 mm
Параметры в файлах моделей
Material	ДСК_ГРАС_D350_Газобетонные блоки
Material	ADSK_Теплоизоляция_Минеральная вата
Reference	200 мм Arial
Manufacturer	ДСК ГРАС
IsExternal	True
