Конвектор Gekon Vent внутрипольный (проходного типа)

Name: Конвектор Gekon Vent внутрипольный (проходного типа)
Brand: ГК Терморос

Обновлено 4 месяца назад

Описание

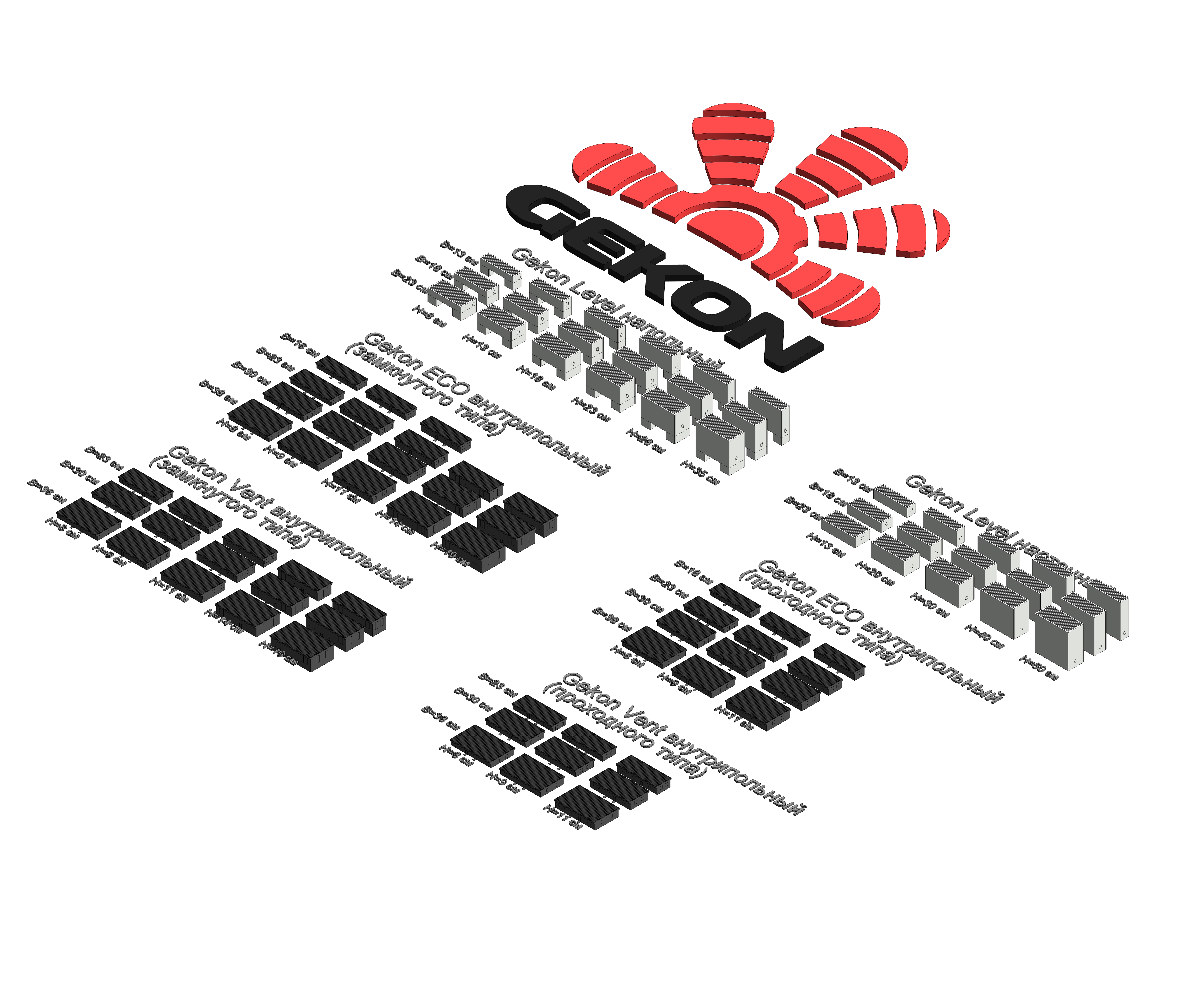

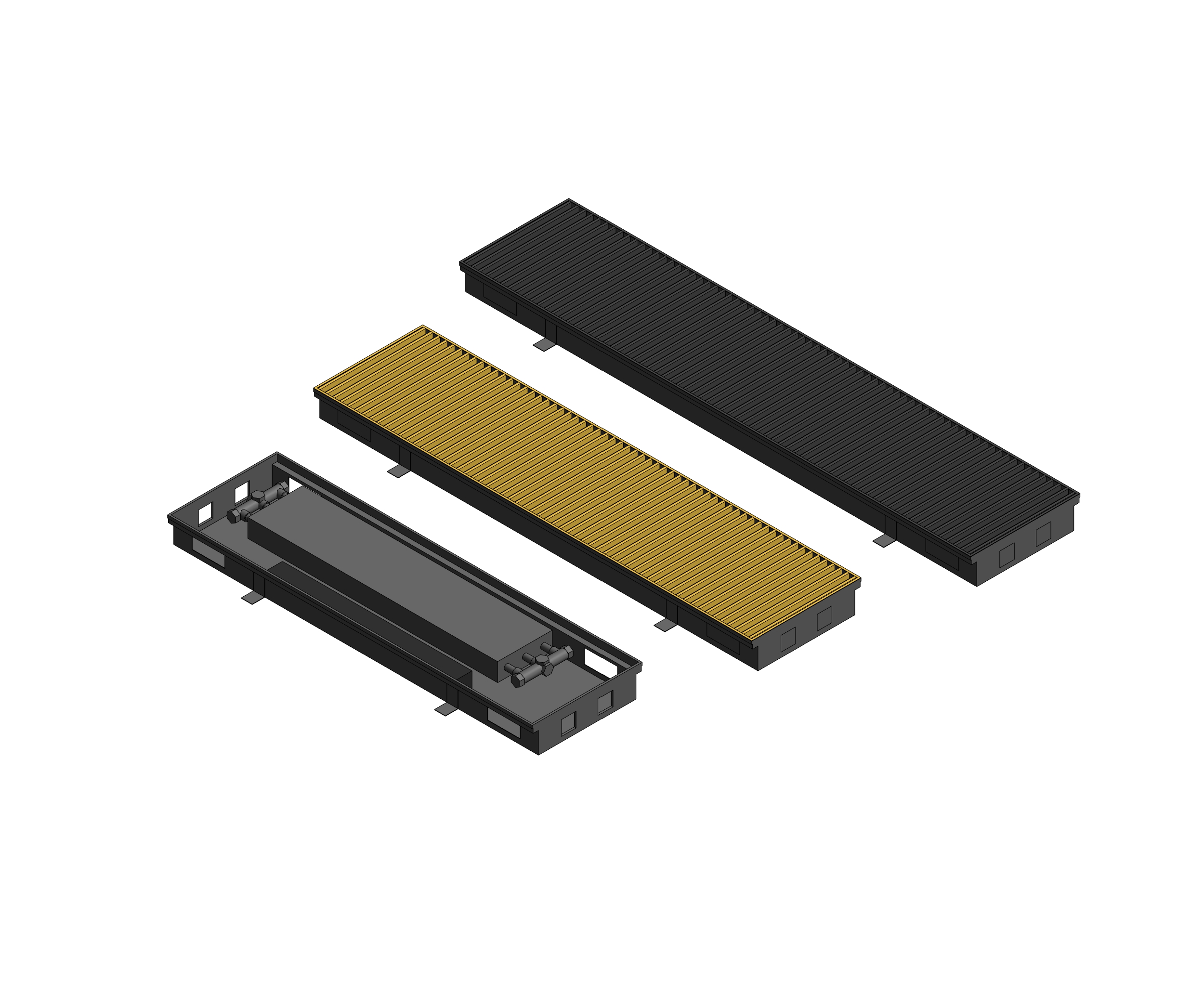

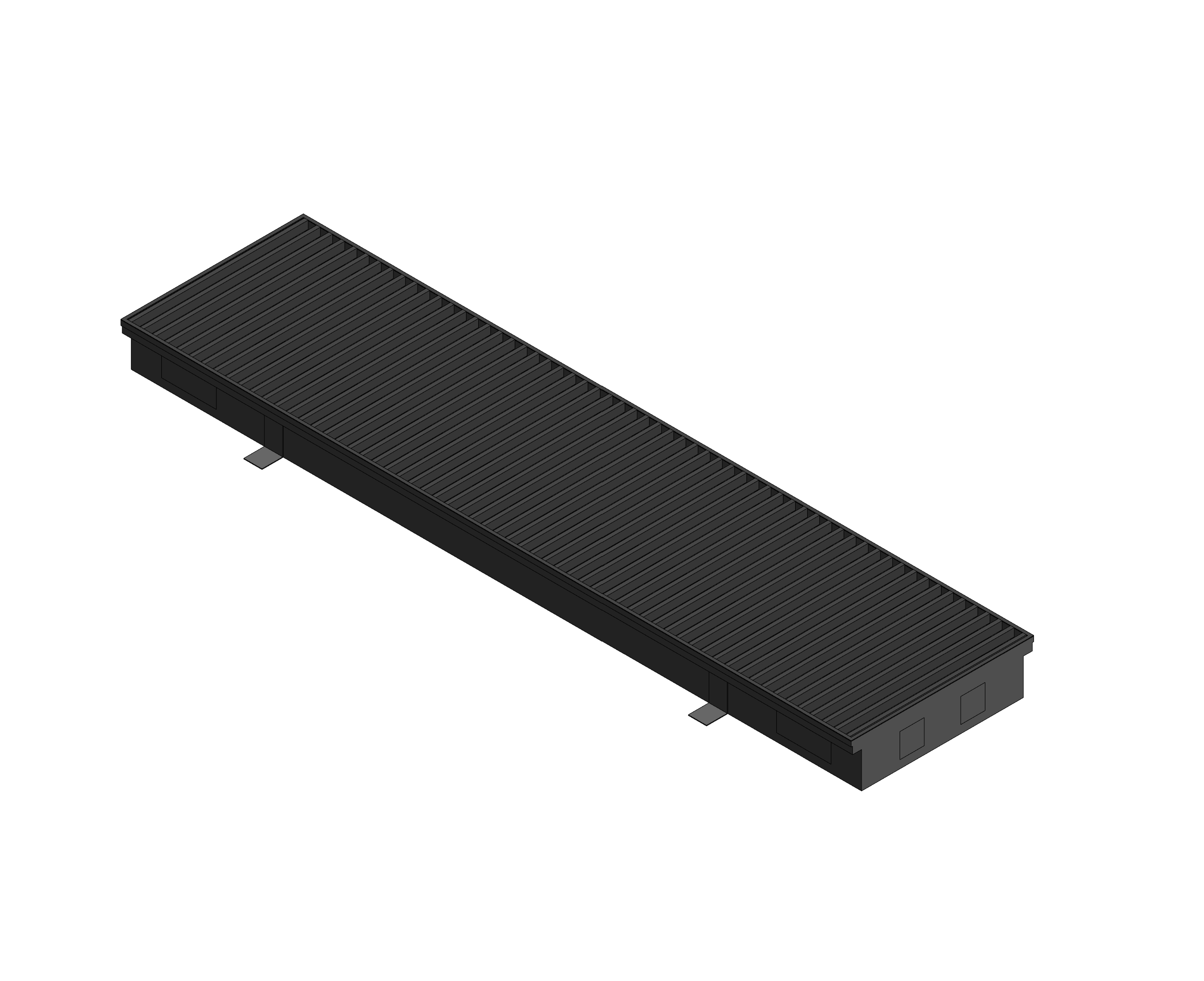

Конвекторы Gekon Vent – это канальный прибор отопления с принудительной конвекцией для монтажа в конструкции пола. В данной разработке представлены модели напольных, настенных и внутрипольных конвекторов GEKON серий Level, ECO, Vent. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2021 для шаблона Autodesk. Модели выполнены в категории «Оборудование» в трех уровнях детализации. На высокой — объёмная модель с проработанной геометрией (корпус, решетка, теплообменник), на средней и низкой – условное графическое обозначение.

Файлы для скачивания


rfa	gek_konvektor_vent_vnutripolnyy_prohodnogotipa_gekon.rfa	2.0 MB	Revit 2019
rvt	gek_konvektory_napolnyenastennyevnutripolnye_gekon.rvt	36.3 MB	Revit 2019
pdf	gekon_instrukciyaporabotesmodelyami.pdf	2.3 MB	—
txt	gek_konvektor_vent_vnutripolnyy_prohodnogotipa_gekon.txt	582 B	—

Типоразмеры (9)

Наименование
H=8 см, B=23 см
H=9 см, B=23 см
H=11 см, B=23 см
H=8 см, B=30 см
H=9 см, B=30 см

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь оцинкованная, Медь, Алюминий
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ГОСТ 31311-2005
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Гекон»
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
