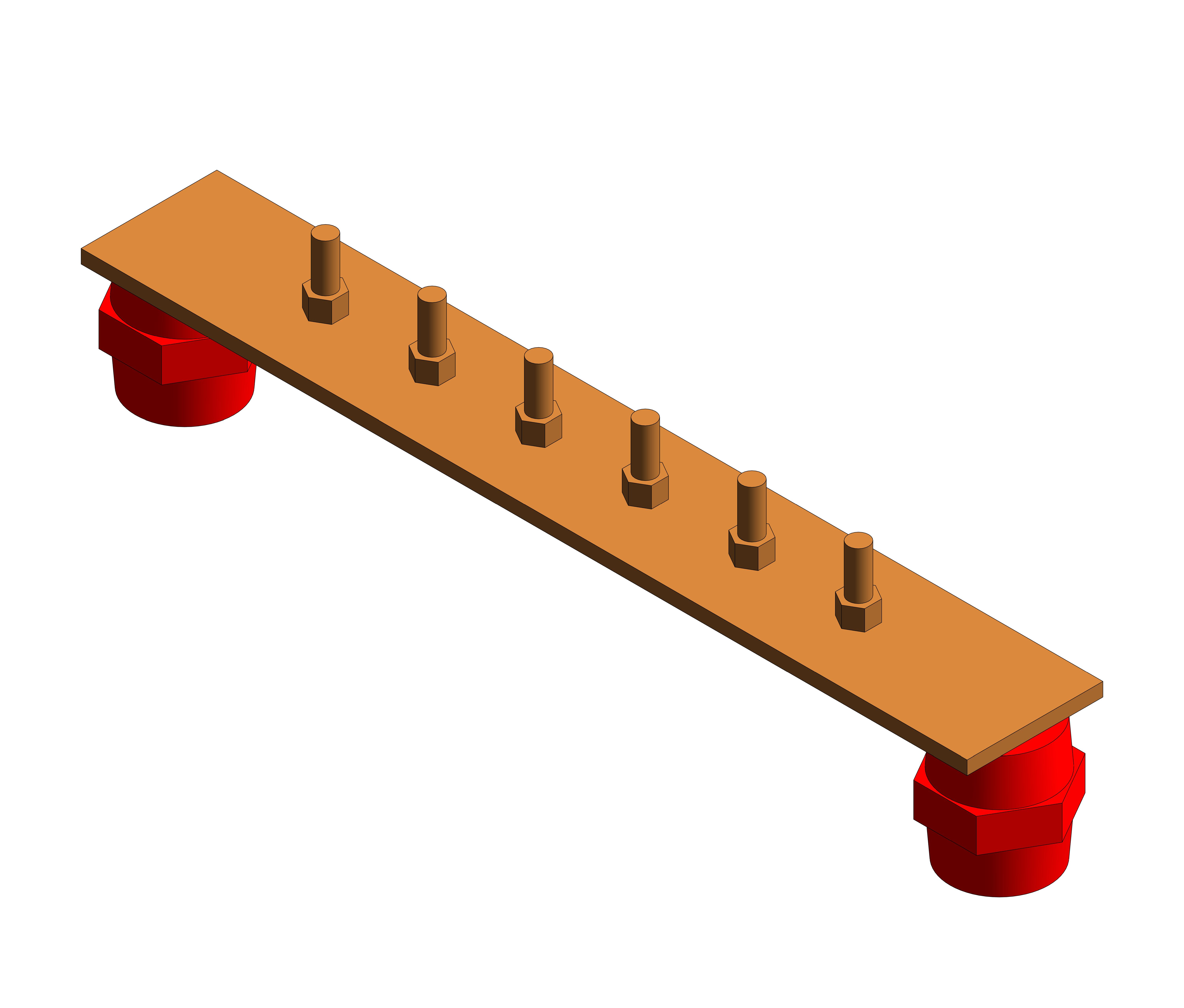

Главная заземляющая шина с изоляторами

Name: Главная заземляющая шина с изоляторами
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• заземление и уравнивание потенциалов электроустановок. Характеристики:
• метизы (болты, гайки, шайбы) из нержавеющей стали включены в комплект;
• материал изоляторов – полиэстер с армированным стекловолокном

Файлы для скачивания


rvt	kns_molniezashchitazazemlenie_jupiter_dkc.rvt	62.2 MB	Revit 2019
rfa	kns_shinaglavnayazazemlyayushchayasizolyatorami_dkc.rfa	484 KB	Revit 2019
ifc	kns_shinaglavnayazazemlyayushchayasizolyatorami_dkc.ifc	201 KB	IFC2X3
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.5 MB	—

Типоразмеры (3)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Количество
NE2006	0.72	Главная заземляющая шина с изоляторами, 6 подкл., 260мм×40мм×4мм, медь	NE2006	Главная заземляющая шина с изоляторами, 6 подкл., 260мм×40мм×4мм, медь	6
NE2010	0.94	Главная заземляющая шина с изоляторами, 10 подкл.380мм×40мм×4мм, медь	NE2010	Главная заземляющая шина с изоляторами, 10 подкл.380мм×40мм×4мм, медь	10
NE2020	1.46	Главная заземляющая шина с изоляторами, 20 подкл.680мм×40мм×4мм, медь	NE2020	Главная заземляющая шина с изоляторами, 20 подкл.680мм×40мм×4мм, медь	20

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для молниезащиты
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Медь, Сталь, Металл, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	DKC_Медь
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
ETIM Article Class	EC001470
Изготовитель	DKC
