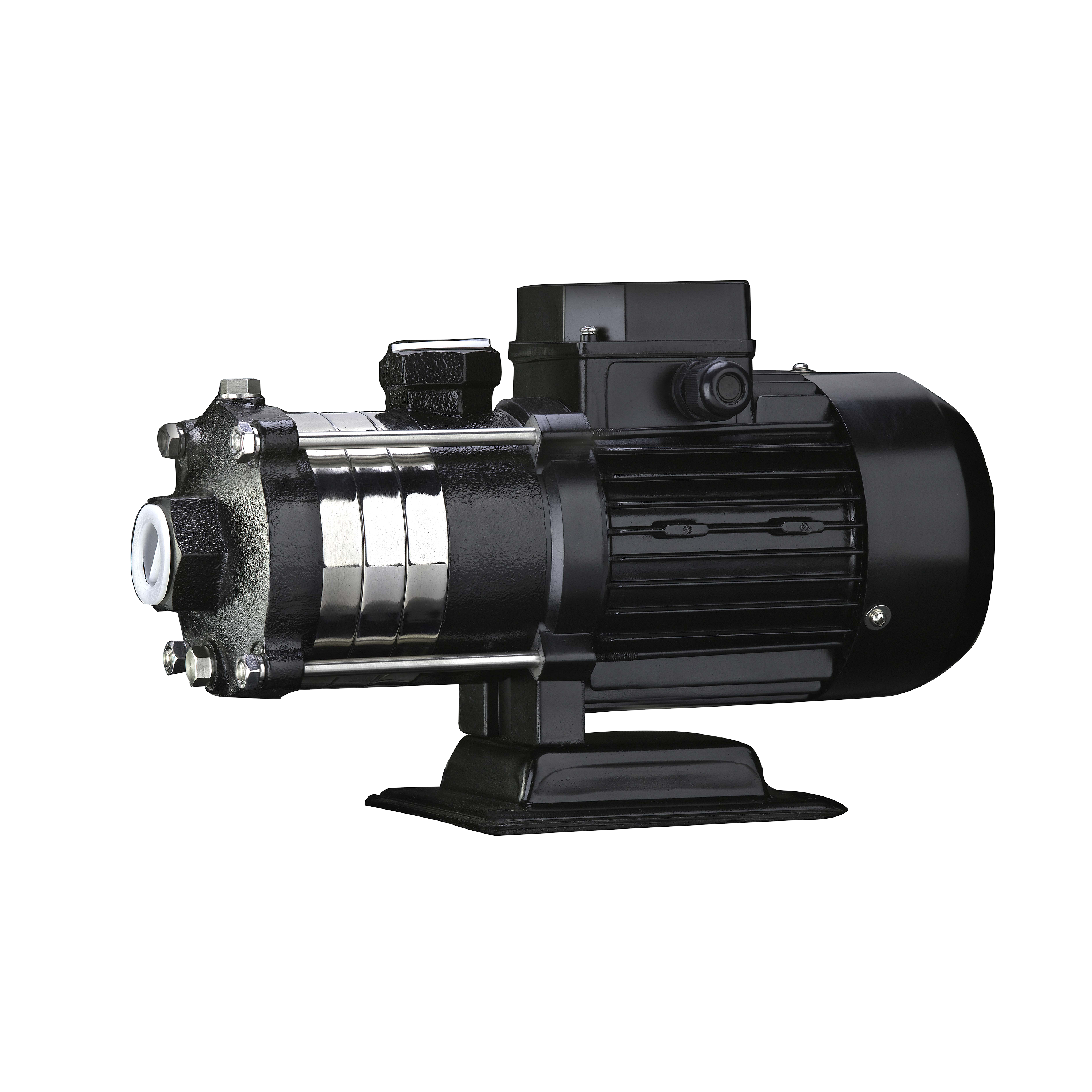

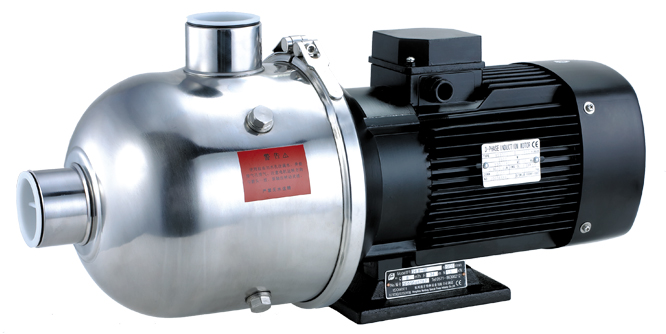

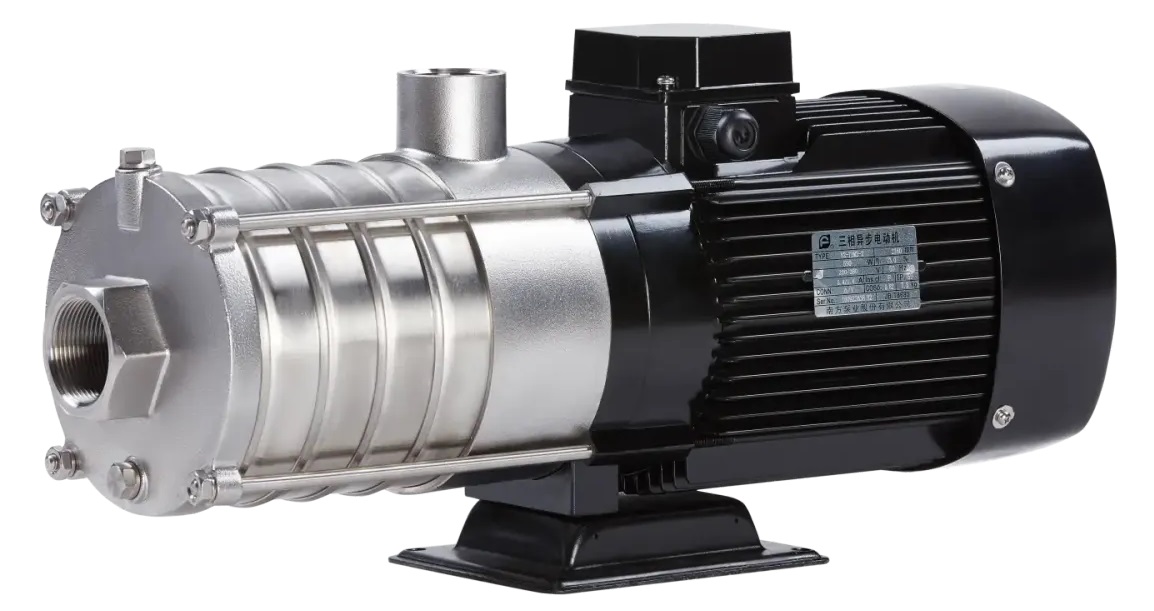

Горизонтальные многоступенчатые насосы CNP CHL, CHLF(T)

Name: Горизонтальные многоступенчатые насосы CNP CHL, CHLF(T)
Brand: CNP

Обновлено 2 месяца назад

Описание

Горизонтальные многоступенчатые центробежные моноблочные насосы нормального всасывания, с осевым всасывающим и радиальным напорным патрубками.

Диапазон подач: 0,5 м3/ч ~ 28 м3/ч;
Напор: 6 м ~ 64 м;
Мощность: 0,37 ~ 4,4 кВт;
Температура перекачиваемой среды: -15°С ~ +105°С.

Файлы для скачивания


rfa	gorizontalnyymnogostupenchatyycentrobejnyynasoschl.rfa	2.0 MB	Revit 2019
pdf	CHL_27082025 (1).pdf	11.4 MB	—
txt	gorizontalnyymnogostupenchatyycentrobejnyynasoschl.txt	73 KB	—
pdf	instrukciyakbim-modelyamsienpirus_revit.pdf	1.6 MB	—
pdf	Декларация EAC насосы CNP (7).pdf	2.0 MB	—

Типоразмеры (64)

Наименование	Марка ADSK Марка	Масса Текст ADSK Масса Текст	Материал ADSK Материал	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Обозначение ADSK Обозначение	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Количество фаз ADSK_Количество фаз	Количество фаз числовое ADSK_Количество фаз числовое	Материал наименование ADSK_Материал наименование	Наименование краткое ADSK_Наименование краткое	Габаритные размеры	Материал рабочего колеса	Номинальная подача	Номинальный КПД	Номинальный напор	Рука
CHL2-20LSWSC	CHL2-20	10	Нержавеющая сталь SS304	Насос CHL2-20 0.37 кВт резьб 3x220В/3х380В 50 Гц нерж 70 С	380 В	CHL2-20	25 мм	CHL2-20LSWSC	3	3	Нержавеющая сталь SS304	Насос CHL2-20	400x215x165	Нержавеющая сталь SS304	2.0 м³/ч	41	15	False
CHL2-20LSWSR	CHL2-20	10	Нержавеющая сталь SS304	Насос CHL2-20 0.37 кВт резьб 3x220В/3х380В 50 Гц нерж 105 С	380 В	CHL2-20	25 мм	CHL2-20LSWSR	3	3	Нержавеющая сталь SS304	Насос CHL2-20	400x215x165	Нержавеющая сталь SS304	2.0 м³/ч	41	15	False
CHL2-20LSWLC	CHL2-20	10	Нержавеющая сталь SS316	Насос CHL2-20 0.37 кВт резьб 3x220В/3х380В 50 Гц нерж 316 70 С	380 В	CHL2-20	25 мм	CHL2-20LSWLC	3	3	Нержавеющая сталь SS316	Насос CHL2-20	400x215x165	Нержавеющая сталь SS316	2.0 м³/ч	41	15	False
CHL2-20LSWLR	CHL2-20	10	Нержавеющая сталь SS316	Насос CHL2-20 0.37 кВт резьб 3x220В/3х380В 50 Гц нерж 316 105 С	380 В	CHL2-20	25 мм	CHL2-20LSWLR	3	3	Нержавеющая сталь SS316	Насос CHL2-20	400x215x165	Нержавеющая сталь SS316	2.0 м³/ч	41	15	False
CHL2-20LDWSC	CHL2-20	10	Нержавеющая сталь SS304	Насос CHL2-20 0.37 кВт резьб 1x220В 50 Гц нерж 70 С	220 В	CHL2-20	25 мм	CHL2-20LDWSC	1	1	Нержавеющая сталь SS304	Насос CHL2-20	400x230x178.5	Нержавеющая сталь SS304	2.0 м³/ч	41	15	True

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Насосное оборудование
Материалы	Нержавеющая сталь, Чугун
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Ток ADSK Ток	0 А
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	CNP
Полная мощность ADSK_Полная мощность	0 В·А
