Растровый потолок Грильято Пирамидальное 120х120 мм

Name: Растровый потолок Грильято Пирамидальное 120х120 мм
Brand: Албес

Обновлено в 2020 году

Описание

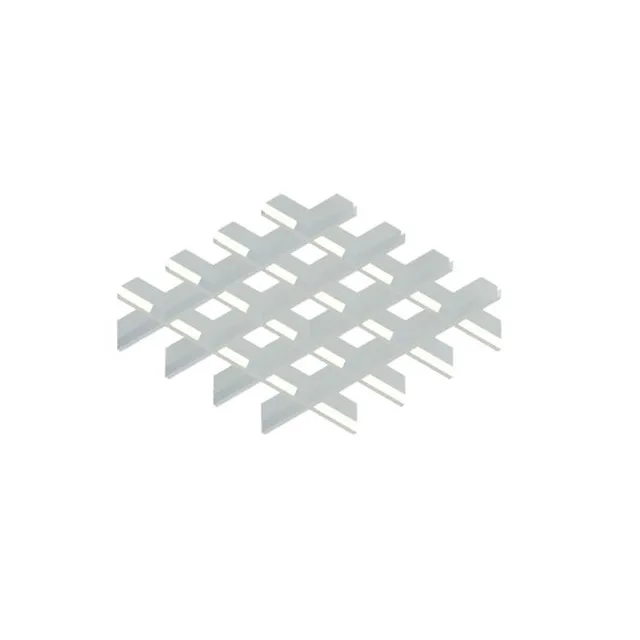

Модель выполнена в виде адаптивного компонента, строящегося по 4 точкам. Потолок грильято «Пирамидальный» представляет собой объемную решетку, образованную профилями «мама» и «папа» шириной 10 мм, закрепленную на несущие направляющие такой-же конструкции. В сечении верхняя кромка профилей отклонена по вертикали под углом в 45 градусов. Что позволяет частично скрыть запотолочное пространство.

Файлы для скачивания


rfa	bimlib_podvesnaya_sistema_albes_profilpoperechnyypiramidalnoegrilyato_tu25_11_23-002-19209435-2017.rfa	660 KB	Revit 2017
rfa	bimlib_podvesnaya_sistema_albes_profilnesushchiypiramidalnoegrilyato_ap-g_tu25_11_23-002-19209435-2017.rfa	632 KB	Revit 2017
rvt	bimlib_albes_shablonspecifikaciy_i_kompanovkamodeley.rvt	11.5 MB	Revit 2017
rfa	bimlib_potolok_podvesnoy_albes_grilyatopiramidalnoe425_tu25_11_23-002-19209435-2017.rfa	692 KB	Revit 2017
ifc	piramidalnoe120h120.ifc	45 KB	IFC2X3

Типоразмеры (12)

Наименование	Марка ADSK Марка	Наименование ADSK Наименование	name1200	name600	Масса_кг/м.п.
Профиль_Поперечный_0.6_75х75 (H42.5 B10)	Грильято пирамидальное 75x75	Поперечный профиль пирамидальное грильято 75x75 0.6	Поперечный профиль пирамидальное грильято 75x75 1.2	Поперечный профиль пирамидальное грильято 75x75 0.6	0.067
Профиль_Поперечный_0.6_86х86 (H42.5 B10)	Грильято пирамидальное 86x86	Поперечный профиль пирамидальное грильято 86x86 0.6	Поперечный профиль пирамидальное грильято 86x86 1.2	Поперечный профиль пирамидальное грильято 86x86 0.6	0.068
Профиль_Поперечный_1.2_100х100 (H42.5 B10)	Грильято пирамидальное 100x100	Поперечный профиль пирамидальное грильято 100x100 1.2	Поперечный профиль пирамидальное грильято 100x100 1.2	Поперечный профиль пирамидальное грильято 100x100 0.6	0.068
Профиль_Поперечный_0.6_120х120 (H42.5 B10)	Грильято пирамидальное 120x120	Поперечный профиль пирамидальное грильято 120x120 0.6	Поперечный профиль пирамидальное грильято 120x120 1.2	Поперечный профиль пирамидальное грильято 120x120 0.6	0.069
Профиль_Поперечный_0.6_150х150 (H42.5 B10)	Грильято пирамидальное 150x150	Поперечный профиль пирамидальное грильято 150x150 0.6	Поперечный профиль пирамидальное грильято 150x150 1.2	Поперечный профиль пирамидальное грильято 150x150 0.6	0.07

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Потолки
Материалы	Краска, Сталь оцинкованная, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	43 mm
Ширина	600 mm
Длина	600 mm
Вес	550 g
Общие характеристики
Группирование ADSK Группирование	Подвесные системы
Материал ADSK Материал	Оцинкованная сталь
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	АЛБЕС
Код изделия ADSK_Код изделия	H42.5; B10.
