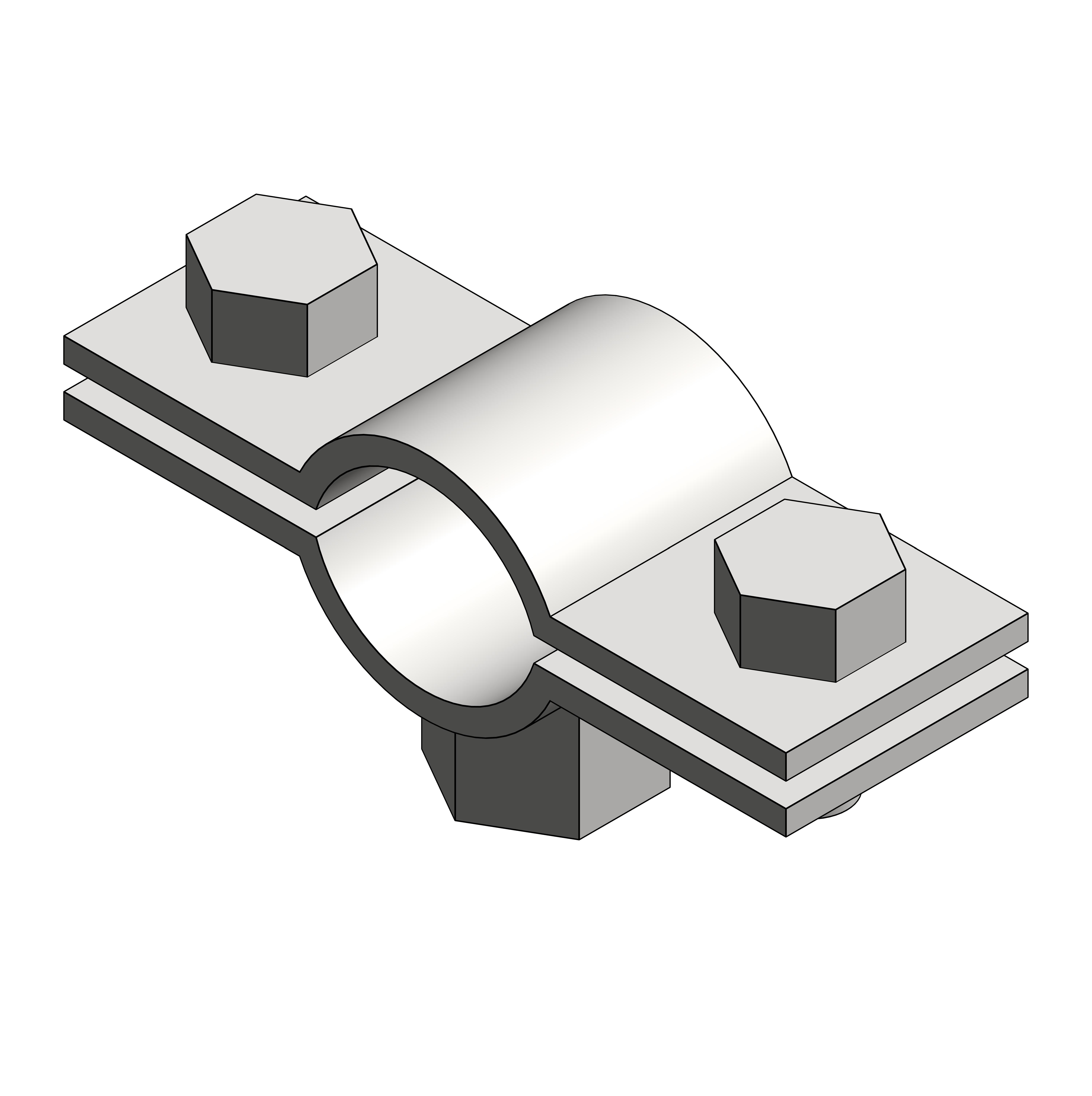

Хомут для тяжелых нагрузок, нержавеющая сталь AISI304

Name: Хомут для тяжелых нагрузок, нержавеющая сталь AISI304
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• крепление пластиковых, стальных и других видов труб к поверхности стен, потолков, полов и перегородок; подвес на резьбовую шпильку и к консолям. Условия монтажа
• внутри помещений, на открытом воздухе. Характеристики:
• исп. 2 – нержавеющая сталь AISI 304;
• исп. 3 – нержавеющая сталь AISI 316L;
• диаметр труб от 15 мм (3/8”) до 115 мм (4”). Отличительные особенности:
• обработанные края не повреждают покрытие труб, не оставляют царапин на поверхности;
• хорошие показатели нагрузки и высокая химическая стойкость материала для жестких условий эксплуатации.

Файлы для скачивания


rfa	kns_homutdlyatyajelyhnagruzoknerjaveyushchayastalaisi304_dkc.rfa	464 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_homutdlyatyajelyhnagruzoknerjaveyushchayastalaisi304_dkc.ifc	98 KB	IFC2X3
txt	kns_homutdlyatyajelyhnagruzoknerjaveyushchayastalaisi304_dkc.txt	27 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (10)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	М10	М8
D108–115_Сталь AISI304	0.27	Хомут для тяжелых нагрузок 108-115 мм (4"), M10, нержавеющая сталь AISI304	6040-004	Хомут для тяжелых нагрузок 108-115 мм (4"), M10, нержавеющая сталь AISI304	True	False
D15-19_Сталь AISI304	0.05	Хомут для тяжелых нагрузок 15-19 мм (3/8"), M8, нержавеющая сталь AISI304	6040-038	Хомут для тяжелых нагрузок 15-19 мм (3/8"), M8, нержавеющая сталь AISI304	False	True
D20-24_Cталь AISI304	0.1	Хомут для тяжелых нагрузок 20-24 мм (1/2"), M8, нержавеющая сталь AISI304	6040-012	Хомут для тяжелых нагрузок 20-24 мм (1/2"), M8, нержавеющая сталь AISI304	False	True
D32-36_Сталь AISI304	0.07	Хомут для тяжелых нагрузок 32-36 мм (1"), M8, нержавеющая сталь AISI 304	6040-001	Хомут для тяжелых нагрузок 32-36 мм (1"), M8, нержавеющая сталь AISI 304	False	True
D40-45_Cталь AISI304	0.18	Хомут для тяжелых нагрузок 40-45 мм (1" 1/4), M8, нержавеющая сталь AISI304	6040-114	Хомут для тяжелых нагрузок 40-45 мм (1" 1/4), M8, нержавеющая сталь AISI304	False	True

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Хомут для тяжелых нагрузок
Материал ADSK Материал	DKC_Сталь_Нержавеющая_AISI 304
Обозначение ADSK Обозначение	ТУ 4833-041-47022248-2016
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
