HS-портал Deceuninck, схема G3 с пластиковым порогом

Name: HS-портал Deceuninck, схема G3 с пластиковым порогом
Brand: DECEUNINCK

Обновлено в 2018 году

Описание

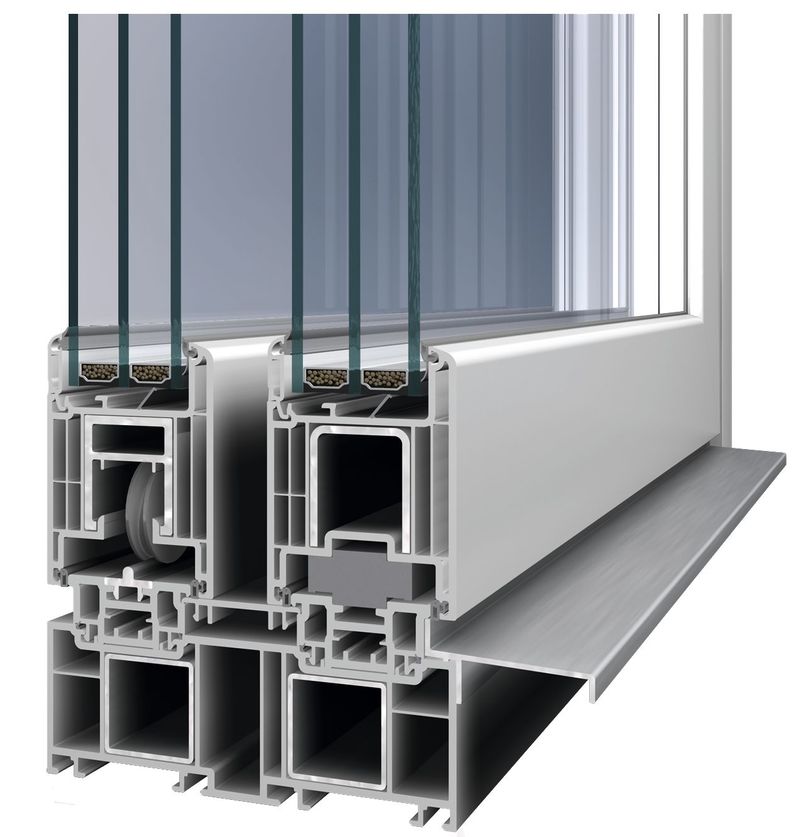

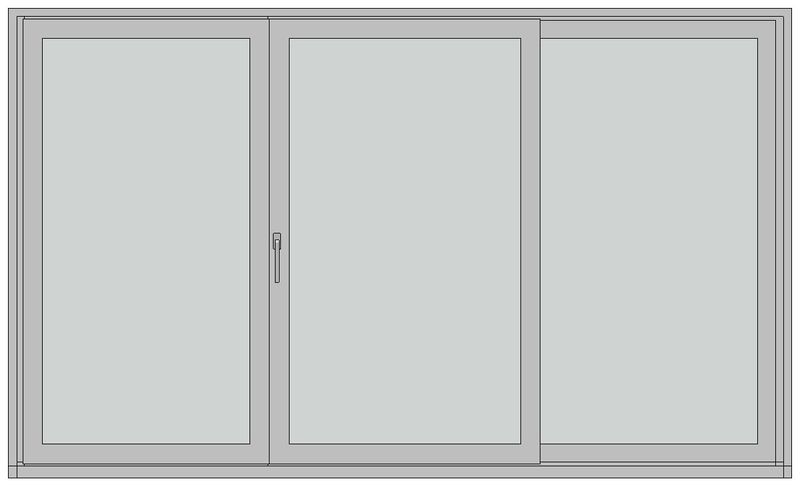

Модель подъёмно-сдвижной портальной системы от компании Deceuninck. Схема G3 с вариантами выбора направления открывания. В рамках семейства можно изменить: - габаритные размеры и монтажные зазоры, -тип порога. Дополнительно имеется функция автоматически рассчитать приведенное сопротивление теплопередаче.

Файлы для скачивания


rfa	portal_deceuninck_shema-g3.rfa	3.8 MB	Revit 2016
rvt	deceuninck_spetsifikatsiya.rvt	69.1 MB	Revit 2016
ifc	portal_deceuninck_shema-g3_porog-plastik.ifc	194 KB	IFC2X3
pdf	deceuninck_instruktsiya_po_rabote_s_modelyami.pdf	1.6 MB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Поливинилхлорид (PVC), Стекло
Размеры
Высота	2400 mm
Ширина	6000 mm
Параметры в файлах моделей
TypeName	Портал HST 76 - схема C
Rед	1.0000 (м²·K)/Вт
Rпрофиля	0.7700 (м²·K)/Вт
Rстеклопакета	0.7600 (м²·K)/Вт
λ краевой зоны стеклопакета	0.0600 (м²·K)/Вт
