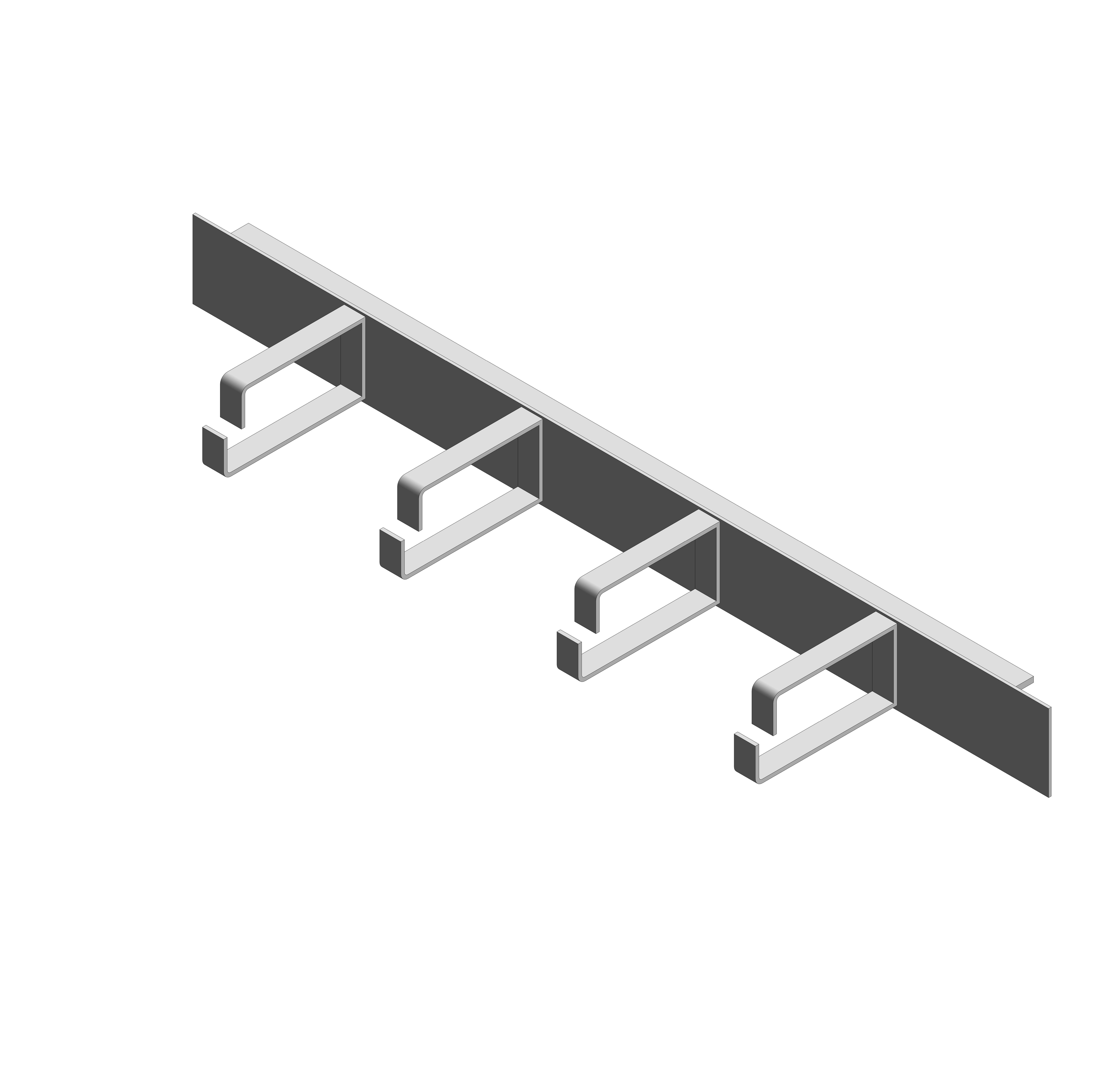

Кабельный органайзер 4 кольца 19"

Name: Кабельный органайзер 4 кольца 19"
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Основные характеристики_x000D_ • материал – стальной прокат толщиной 1,5 мм;_x000D_ • четыре кольца на лицевой стороне для укладки шнуров и кабелей;_x000D_ • размеры колец по внутренней стороне 40х80 мм;_x000D_ • окрашены методом нанесения полимерно-порошкового покрытия RAL 9005 или RAL 7035;_x000D_ • крепежные элементы (винт М6х14, шайба, закладная гайка) входят в комплект поставки;_x000D_ • номинальная высота 1U (44,45 мм);_x000D_ • геометрическая высота 40 мм.

Файлы для скачивания


rvt	kns_vzryvozashchishchennoeoborudovanie_shkafyram_codnetone_dkc.rvt	299.1 MB	Revit 2019
rfa	kns_kabelnyyorganayzer4kolca_dkc.rfa	444 KB	Revit 2019
ifc	kns_kabelnyyorganayzer4kolca_dkc.ifc	110 KB	IFC2X3
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—

Типоразмеры (4)

Наименование	Масса ADSK Масса	Материал ADSK Материал	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Без отверстий	С отверстиями
C отверстиями_RAL7035	0.36	DKC_Сталь_Светло-серый	Кабельный органайзер 4 кольца с отверстиями для кабеля 19" 1U RAL7035	R5PCF191HE	Кабельный органайзер 4 кольца с отверстиями для кабеля 19" 1U RAL7035	False	True
C отверстиями_RAL9005	0.4	DKC_Сталь_Черный	Кабельный органайзер 4 кольца с отверстиями для кабеля 19" 1U RAL9005	R5PCF191HEB	Кабельный органайзер 4 кольца с отверстиями для кабеля 19" 1U RAL9005	False	True
RAL7035	0.6	DKC_Сталь_Светло-серый	Кабельный органайзер 4 кольца 19" 1U RAL7035	R5PC191HE	Кабельный органайзер 4 кольца 19" 1U RAL7035	True	False
RAL9005	0.46	DKC_Сталь_Черный	Кабельный органайзер 4 кольца 19" 1U RAL9005	R5PC191HEB	Кабельный органайзер 4 кольца 19" 1U RAL9005	True	False

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	19" кабельный организатор
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
ETIM Article Class	EC002624
Изготовитель	DKC
