Каталог Civil 3D. Системы защиты высоковольтных кабельных линий РЭДПАЙП. Трубы, комплектующие для труб с напряжением до 500 кВ.

В каталоге трубы для защиты высоковольтных кабельных линий. Область применения:
Трубы «РЭДПАЙП» предназначены для защиты кабельных линий с напряжением до 500кВ от механических повреждений и других негативных воздействий окружающей среды при различных транспортных нагрузках.

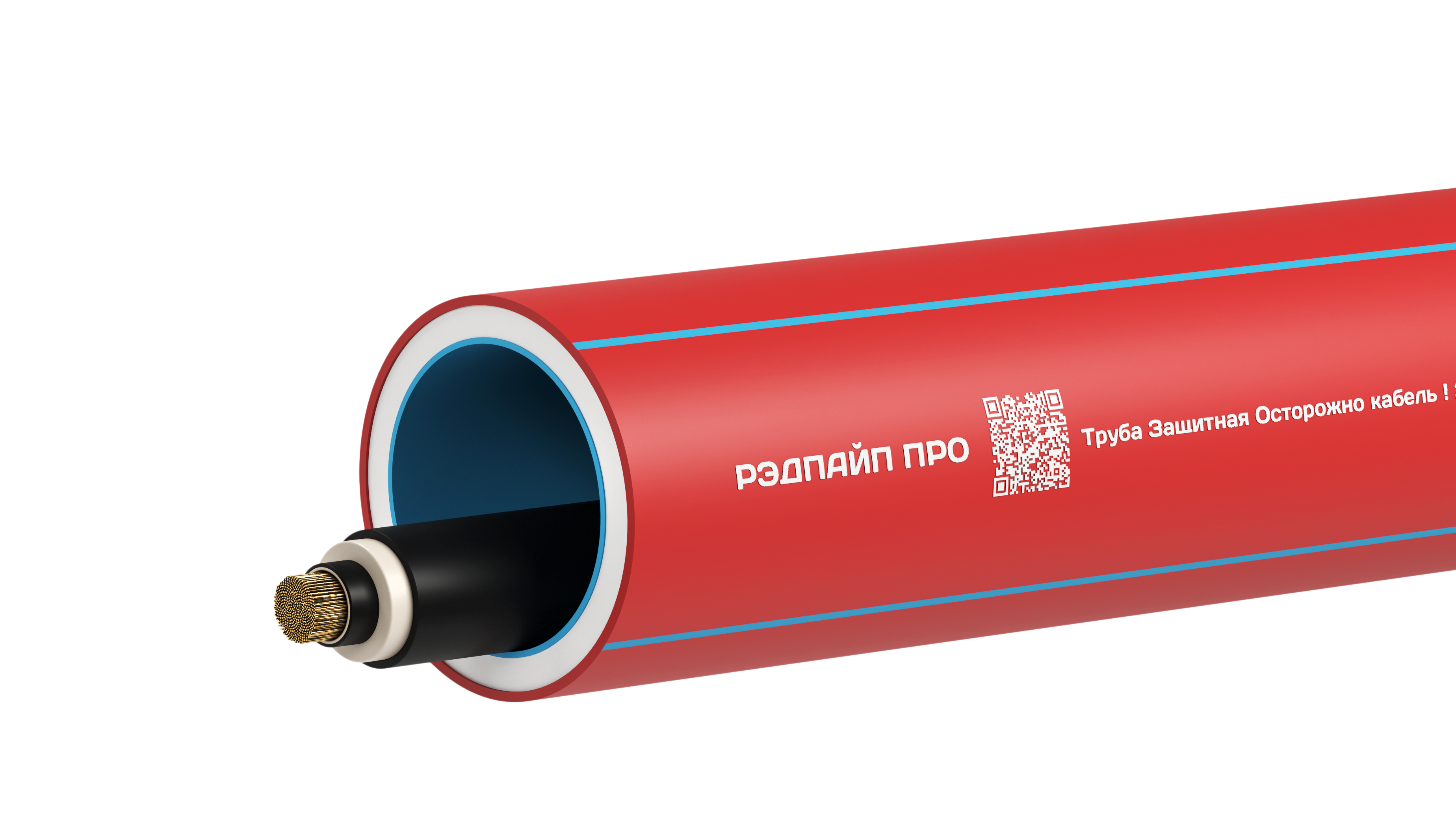

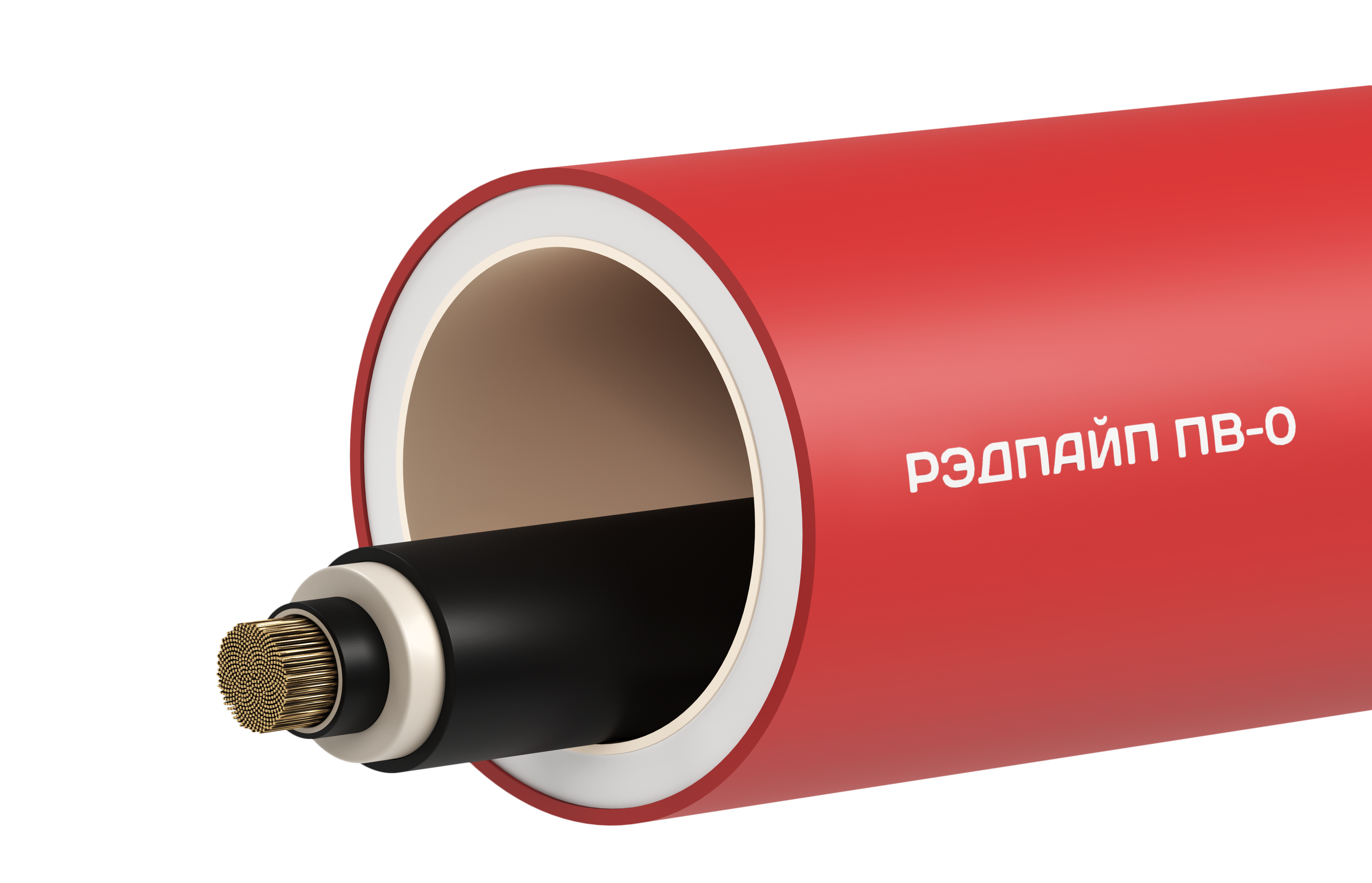

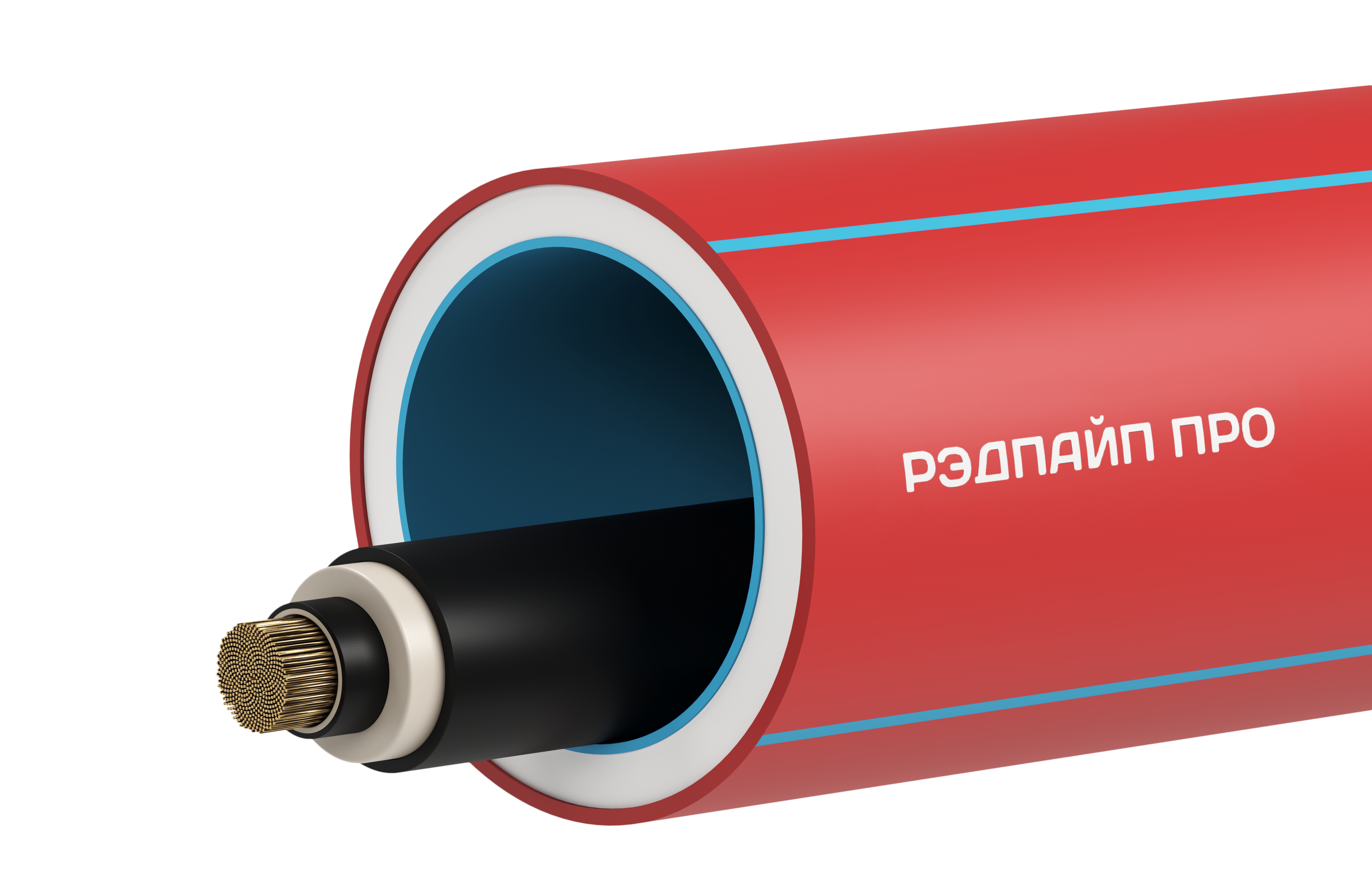

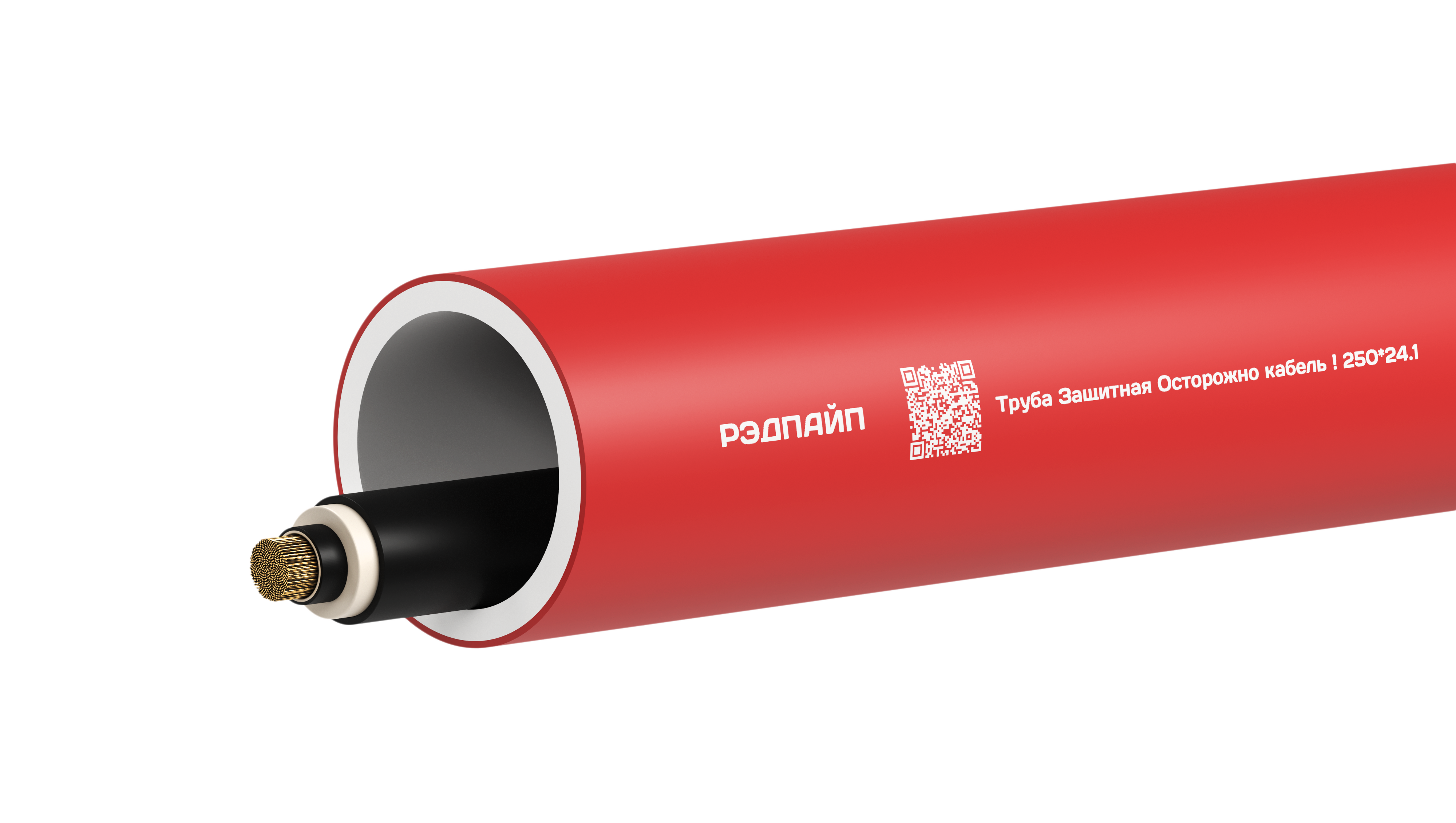

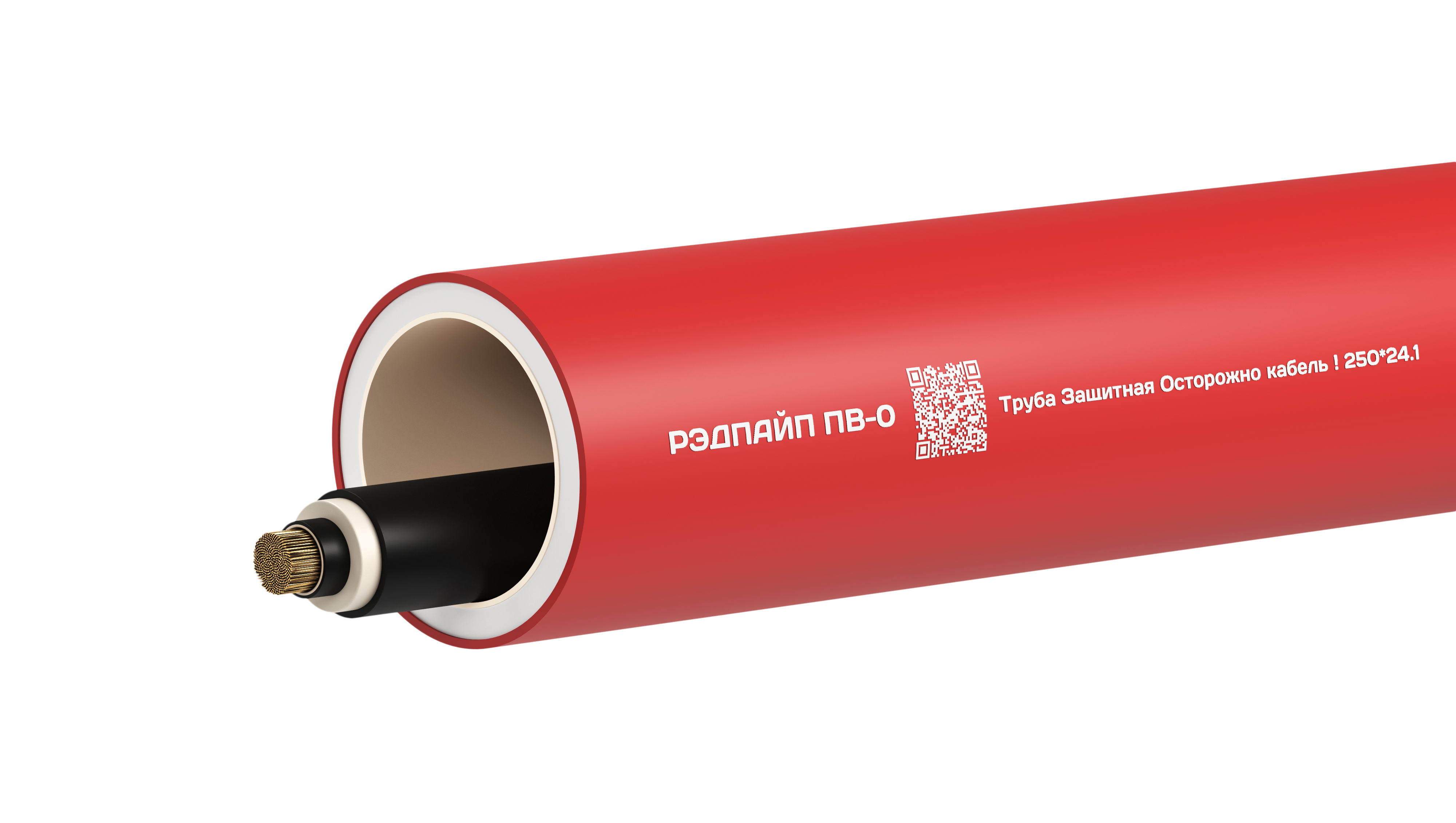

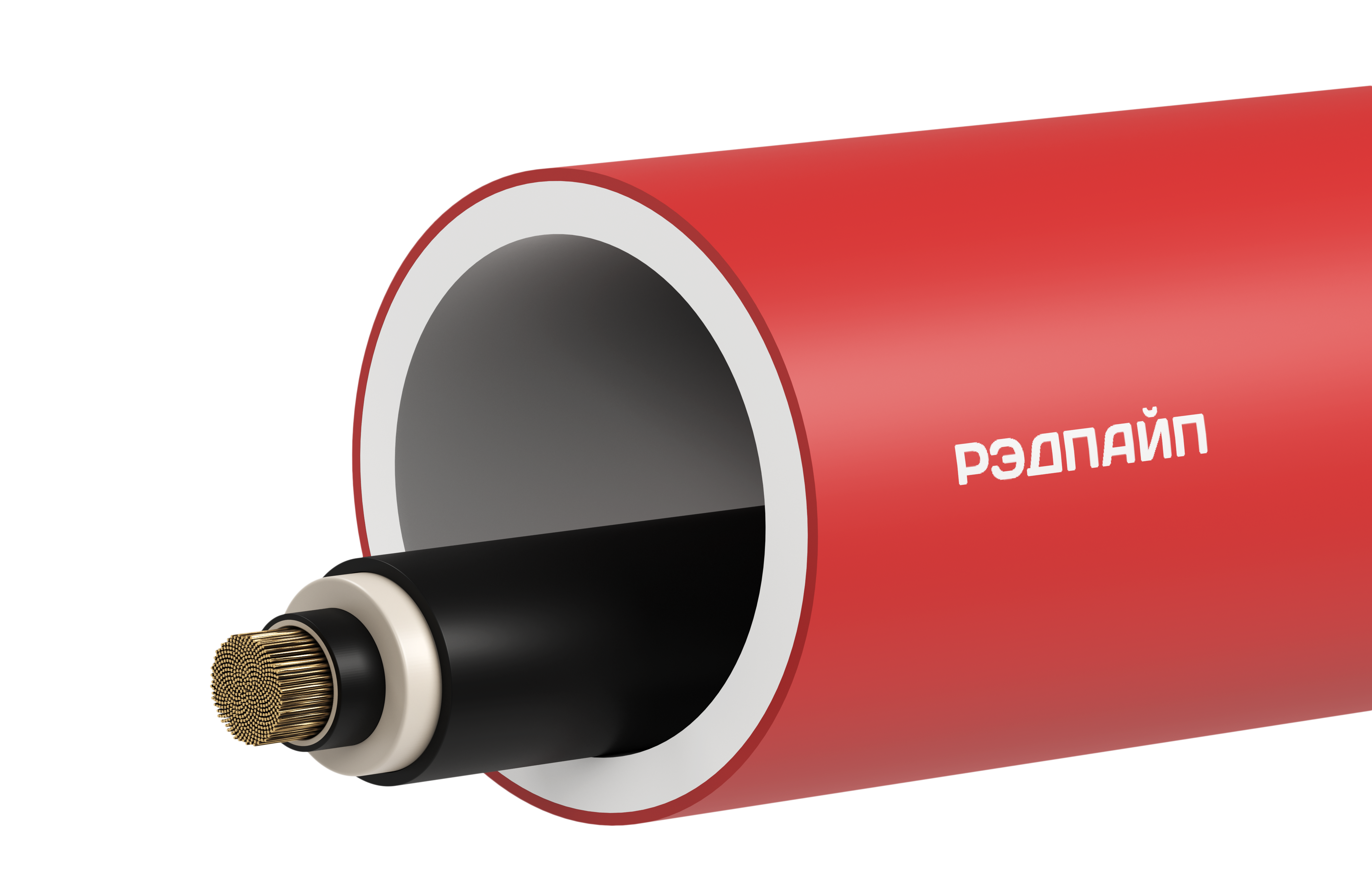

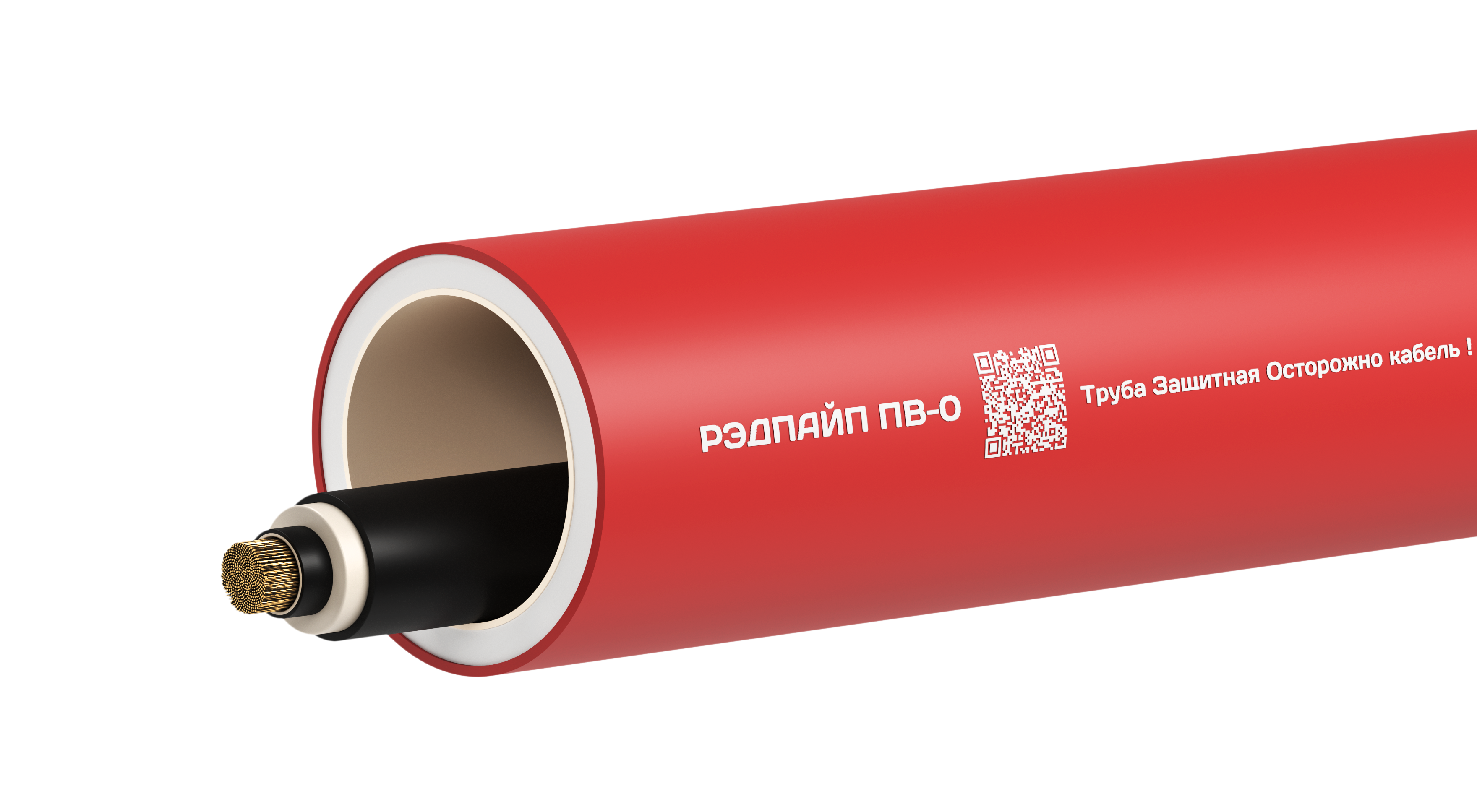

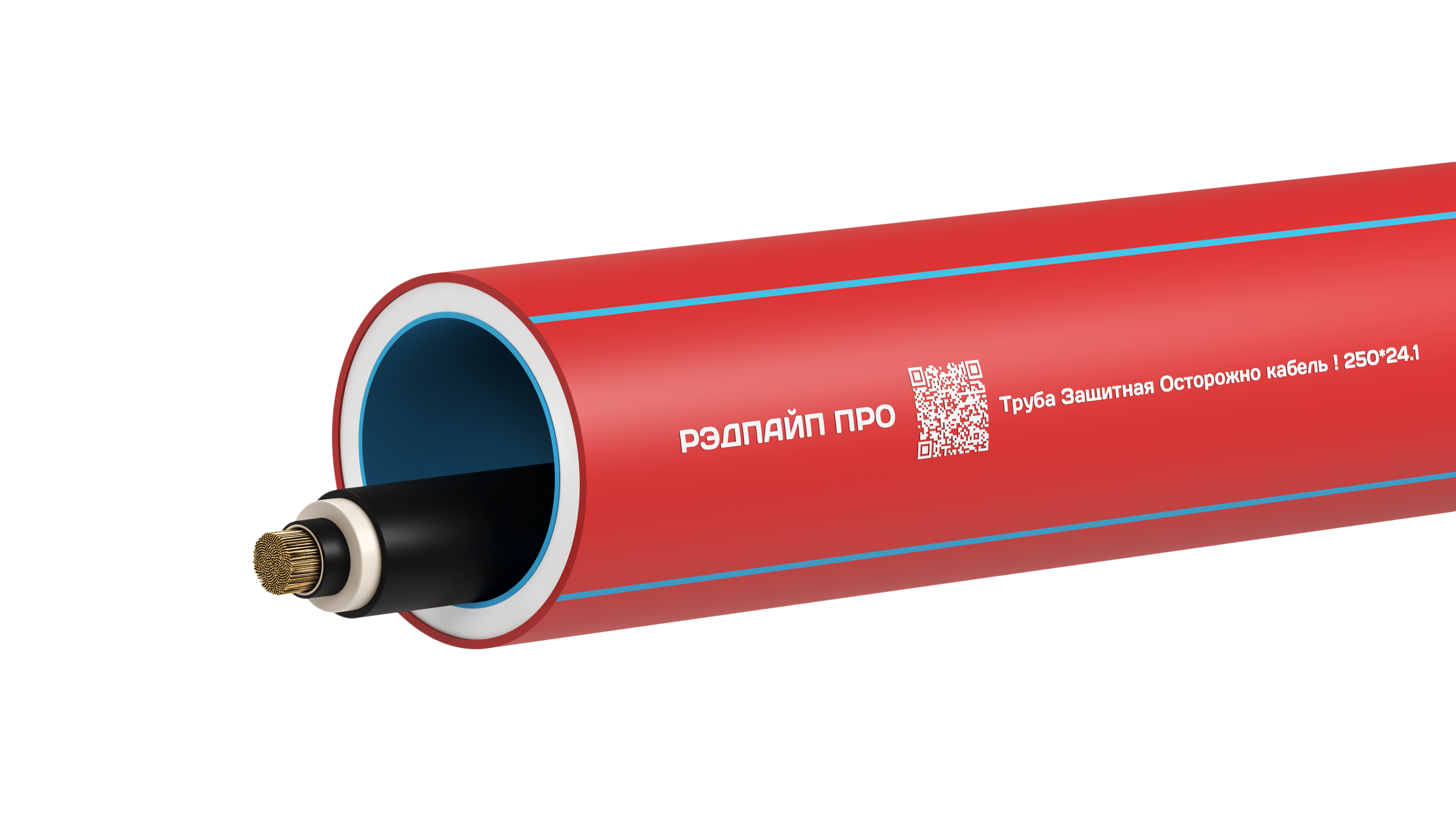

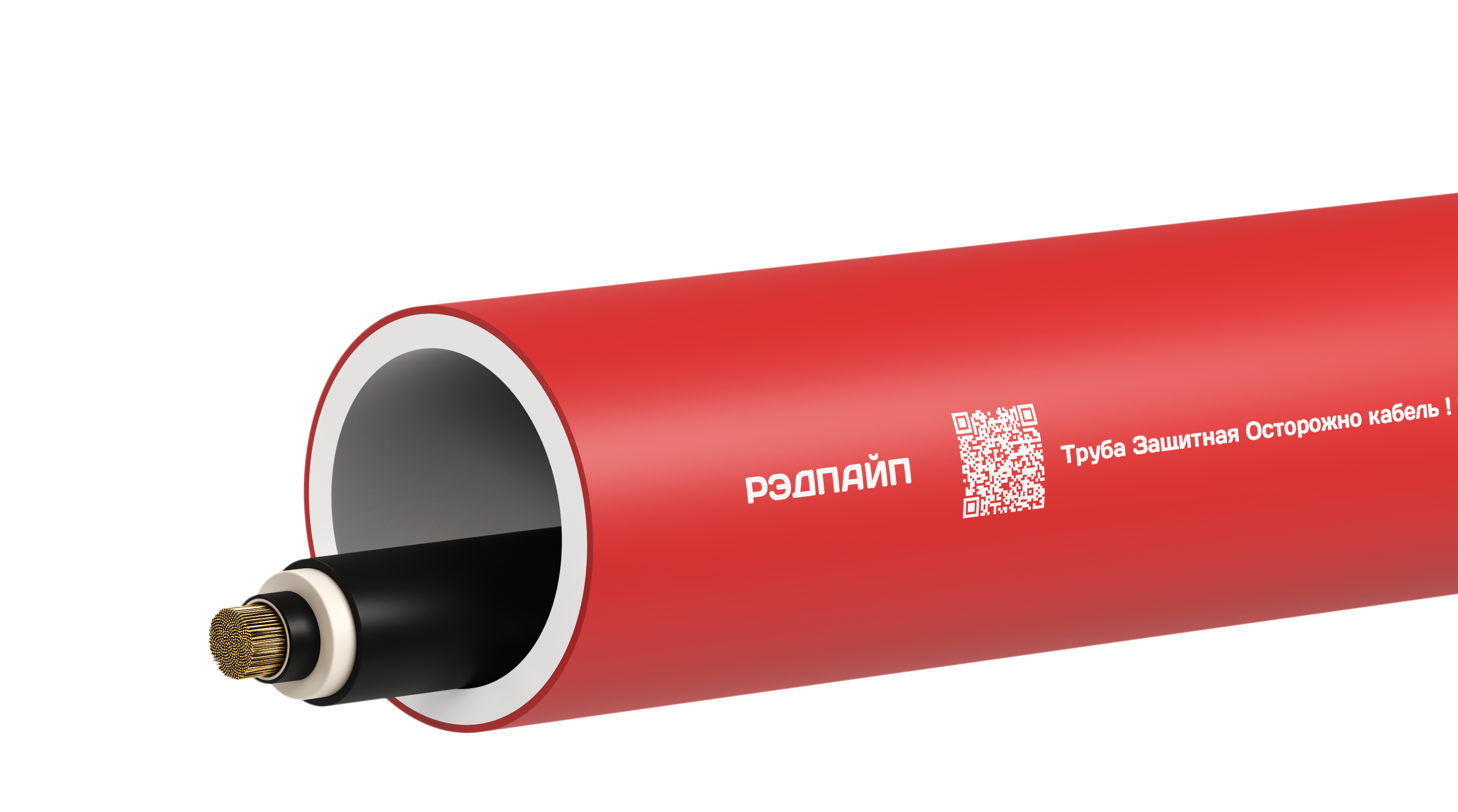

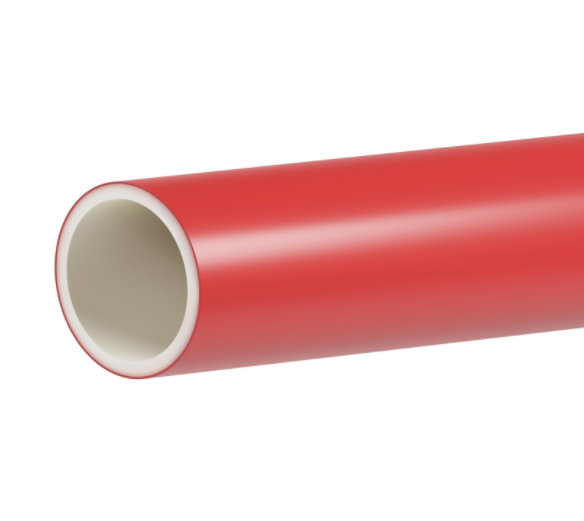

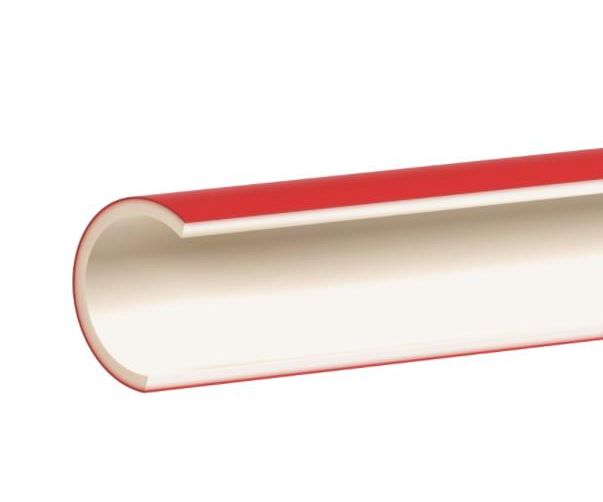

Конструкция трубы:

Наружный маркерный слой красного цвета выполнен из материала повышенной светостойкости и погодоустойчивости;
Cредний слой выполнен из первичной полимерной композиции натурального цвета повышенной термостойкости;
Внутренний слой выполнен из материала полимерной композиции: повышенной термостойкости, стойкого к короткому замыканию (испытания раскаленной проволокой ГОСТ 53313-2009) и категории стойкости к горению FV-0 (ПВ-0) ГОСТ 53313-2009.
Номинальный диаметр 110мм.,125мм.,140мм.,160мм.,180мм.,200мм.,225мм.,250мм.
Классы номинальной кольцевой жесткость SN, kH/m2

4, 6, 8, 12, 16, 24, 32, 48, 64, 96, 128, 192

Способ прокладки.
Траншейный, бестраншейный (горизонтально-направленное бурение, прокол и др.).

Способ соединения.

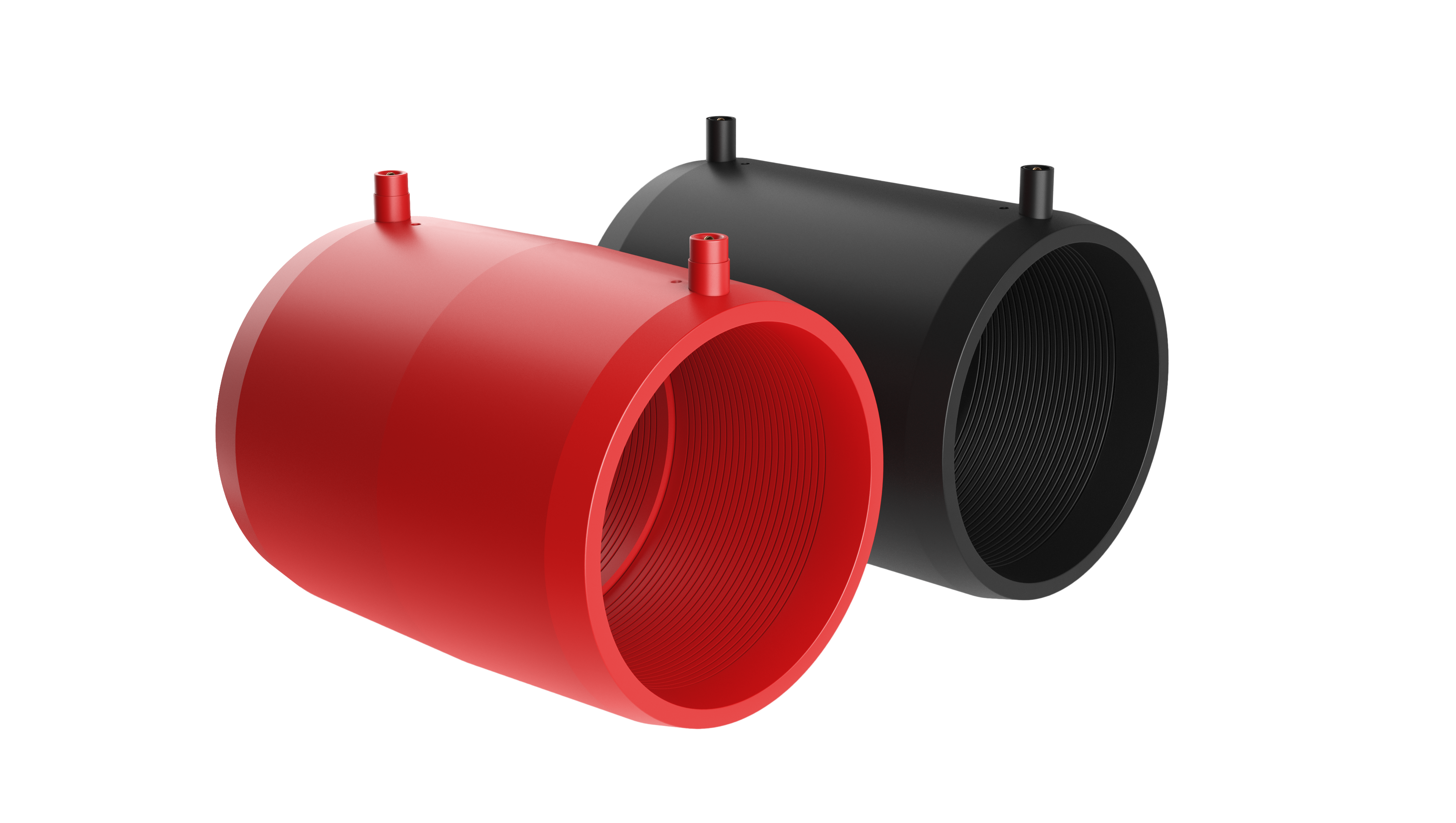

Свариваются нагретым инструментом встык (стандартное оборудование, специальные режимы сварки), с помощью электросварных фитингов, а также соединяются муфтами с уплотнительной резинкой.

Температурный режим эксплуатации.
Температурный режим эксплуатации: -60... +120°С. Максимальная (кратковременная) температура до +180°С (кратковременно 250°С на жиле кабеля в условиях короткого замыкания). Сохраняют термостойкость и механическую прочность на протяжении всего срока эксплуатации. Не подвержены коррозии.

Эффективная длина.
Трубы диаметром от 110 до 250 мм выпускаются в прямых отрезках кратностью 12 м, 13 м или 13,5 м.
