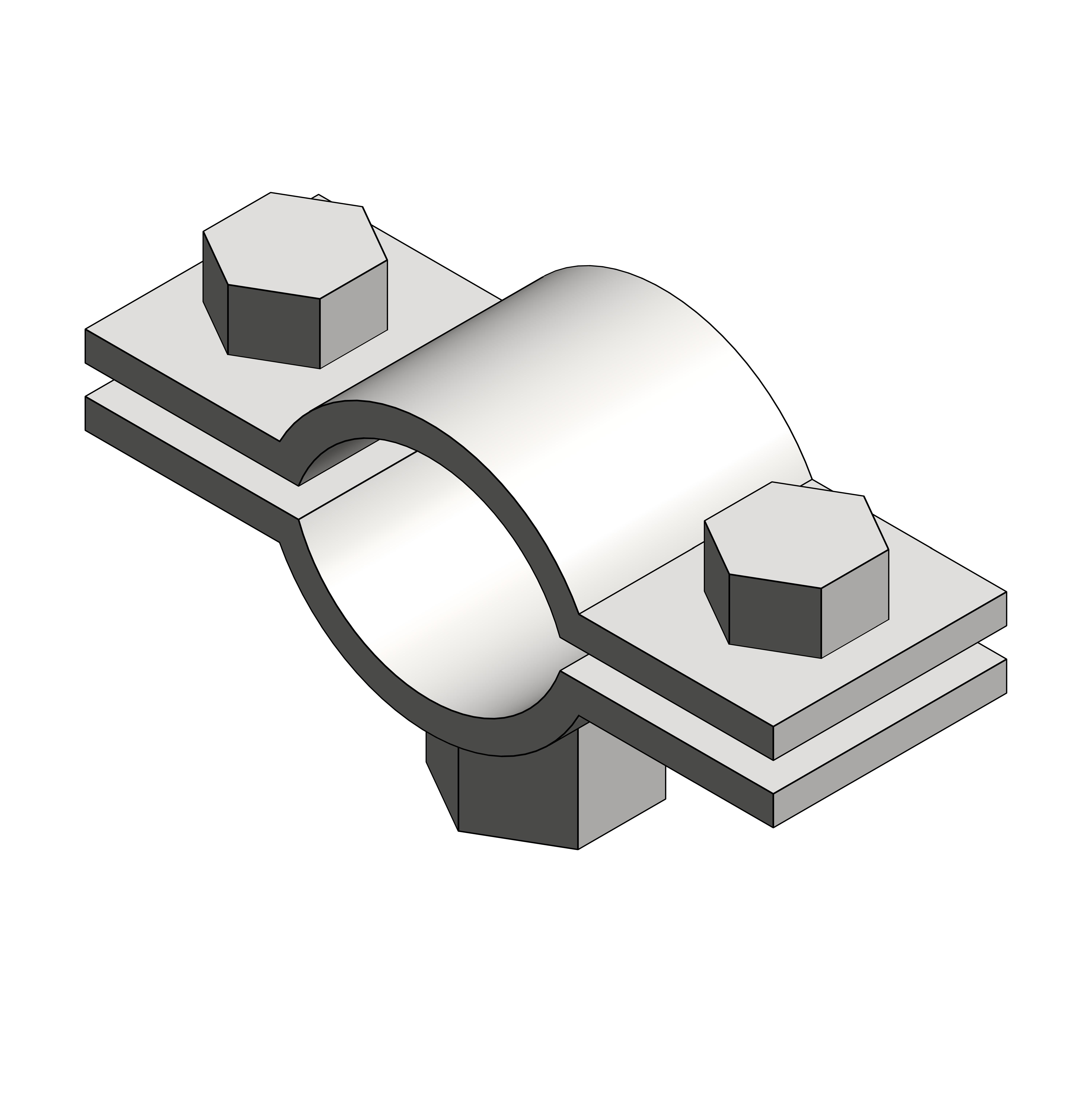

Хомут стальной, оцинкованный

Name: Хомут стальной, оцинкованный
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• крепление пластиковых и металлических труб к поверхности стен, потолков, полов и перегородок. Характеристики:
• материал – оцинкованная сталь;
• приварная гайка с метрической резьбой. Отличительные особенности:
• обработанные края не повреждают покрытие труб, не оставляют царапин на поверхности.

Файлы для скачивания


rfa	kns_homutstalnoysprivarnoygaykoyocinkovannyy_dkc.rfa	456 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_homutstalnoysprivarnoygaykoyocinkovannyy_dkc.ifc	87 KB	IFC2X3
txt	kns_homutstalnoysprivarnoygaykoyocinkovannyy_dkc.txt	19 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (9)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	М10	М8
D18-24	0.06	Хомут стальной 1/2" (18-24 мм) с приварной гайкой М8, оцинкованный	6040-P12	Хомут стальной 1/2" (18-24 мм) с приварной гайкой М8, оцинкованный	False	True
D25-30	0.12	Хомут стальной 3/4" (25-30 мм) с приварной гайкой М8, оцинкованный	6040-P34	Хомут стальной 3/4" (25-30 мм) с приварной гайкой М8, оцинкованный	False	True
D30-36	0.14	Хомут стальной 1" (30-36 мм) с приварной гайкой М8, оцинкованный	6040-P01	Хомут стальной 1" (30-36 мм) с приварной гайкой М8, оцинкованный	False	True
D38-44	0.1	Хомут стальной 1"1/4 (38-44 мм) с приварной гайкой М8, оцинкованный	6040-P114	Хомут стальной 1"1/4 (38-44 мм) с приварной гайкой М8, оцинкованный	False	True
D44-50	0.1	Хомут стальной 1"1/2 (44-50 мм) с приварной гайкой М8, оцинкованный	6040-P112	Хомут стальной 1"1/2 (44-50 мм) с приварной гайкой М8, оцинкованный	False	True

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Хомут стальной с приварной гайкой
Материал ADSK Материал	DKC_Сталь_Нержавеющая_Оцинкованная
Обозначение ADSK Обозначение	ТУ 4833-041-47022248-2016
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
