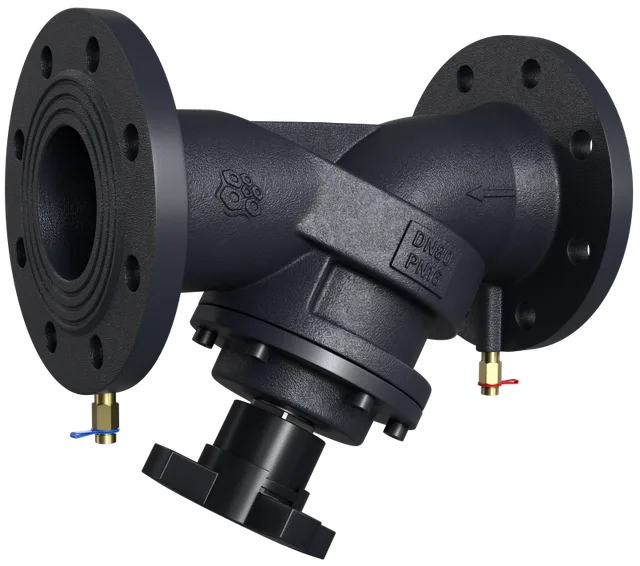

Клапан балансировочный РАШВОРК 347-065-16, DN065, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф

Name: Клапан балансировочный РАШВОРК 347-065-16, DN065, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф
Brand: RUSHWORK | VALSTOK

Обновлено 8 месяцев назад

Описание

Клапаны балансировочные арт. 347 применяются на трубопроводах в качестве запорно-регулирующего устройства для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования с водными растворами гликолевых смесей конц. не более 50%.
Данные клапаны позволяют производить плавную и точную регулировку расхода, а также полное перекрытие потока. Обеспечивают энергосбережение, необходимый расход теплоносителя для обеспечения нужной температуры и эффективной работы системы, увеличивая срок службы гидравлической системы.

Версия Ревит 2021. Выполнена в двух уровнях детализации с УГО.

Файлы для скачивания


rfa	КБ РАШВОРК арт.347.rfa	840 KB	Revit 2021
dwg	2D_347-065-16.dwg	10.3 MB	AutoCAD 2018+
dwg	3D_347-065-16.dwg	16.2 MB	AutoCAD 2018+
pdf	passport_RUSHWORK_347_03_09_2025.pdf	750 KB	—
pdf	2D_347-065-16.pdf	52 KB	—

Типоразмеры (10)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Управление
Клапан балансировочный РАШВОРК 347-040-16, DN040, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф	10.5	Клапан балансировочный РАШВОРК 347-040-16, DN040, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф	347-040-16	Маховик : Ручка 1
Клапан балансировочный РАШВОРК 347-300-16, DN300, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф	200	Клапан балансировочный РАШВОРК 347-300-16, DN300, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф	347-300-16	Маховик : Ручка 2
Клапан балансировочный РАШВОРК 347-050-16, DN050, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф	10.5	Клапан балансировочный РАШВОРК 347-050-16, DN050, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф	347-050-16	Маховик : Ручка 1
Клапан балансировочный РАШВОРК 347-065-16, DN065, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф	15	Клапан балансировочный РАШВОРК 347-065-16, DN065, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф	347-065-16	Маховик : Ручка 1
Клапан балансировочный РАШВОРК 347-080-16, DN080, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф	19.5	Клапан балансировочный РАШВОРК 347-080-16, DN080, PN16, корпус - чугун GJS-400-15 (GGG40), клапан - нерж. сталь CF8, уплотнение - EPDM, Ф/Ф	347-080-16	Маховик : Ручка 1

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	292.5 mm
Ширина	185 mm
Длина	290 mm
Вес	15000 g
Диаметр	65 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	ООО "ТД "РАШВОРК"
Изготовитель	ООО "ТД "РАШВОРК"
Корпус	чугун GJL-250 (GG25)
Маховик	Нейлон
