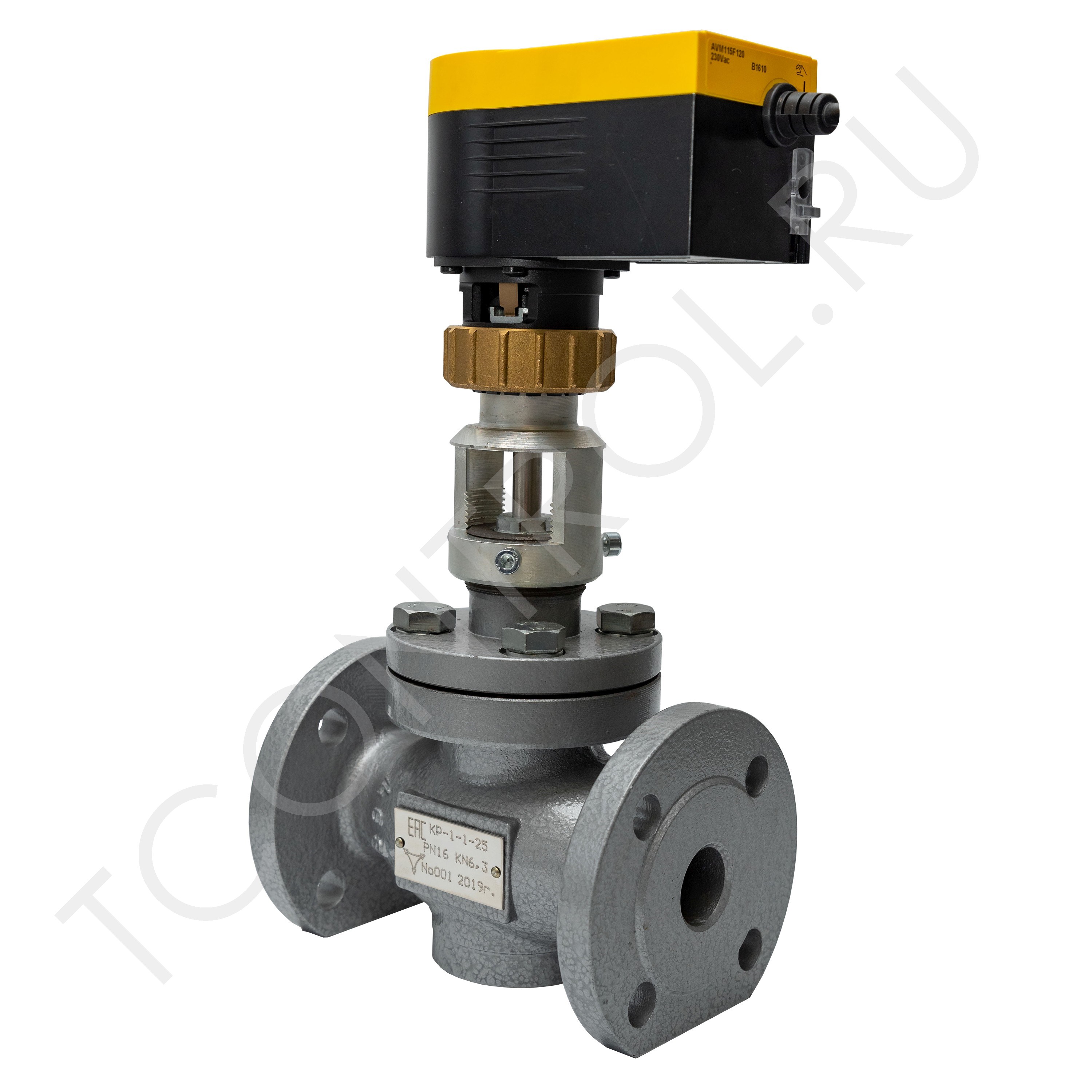

Клапан регулирующий с электроприводом КР-1-1 с сильфонным уплотнением СТ12-45 (СТ14-65) или с сальниковым уплотнением (чугун СЧ20, сталь 20Л, 12Х18Н10Т, ВЧ40). DN25-150. Электроприводы: AVM115 F120, AVM321 F110, AVM322 F120, AVM234S F132

Name: Клапан регулирующий с электроприводом КР-1-1 с сильфонным уплотнением СТ12-45 (СТ14-65) или с сальниковым уплотнением (чугун СЧ20, сталь 20Л, 12Х18Н10Т, ВЧ40). DN25-150. Электроприводы: AVM115 F120, AVM321 F110, AVM322 F120, AVM234S F132
Brand: Теплоконтроль

Обновлено в 2021 году

Описание

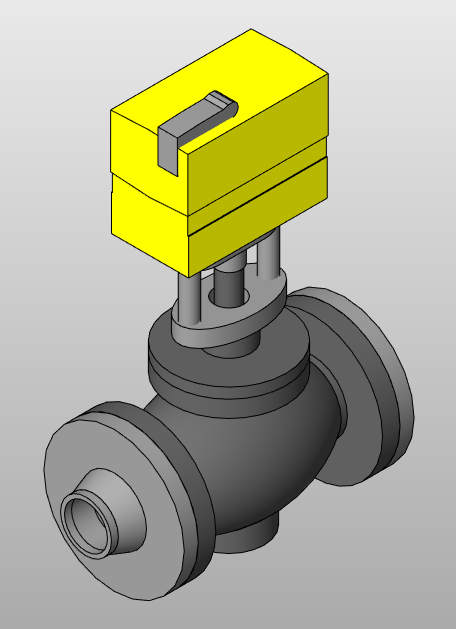

Версия Revit 2017.
Клапаны регулирующие с электрическим приводом КР-1 предназначены для регулирования расхода жидких, паро- и газообразных сред, неагрессивных к материалам клапана. Типовое применение: регулирование расхода теплоносителя в системах отопления и горячего водоснабжения зданий, регулирование подачи пара в системах пастеризации пищевых производств и т.д. Клапаны КР-1 изготавливаются двух типов КР-1-1 и КР-1-2
Оба типа клапанов изготавливаются с двумя типами уплотнения штока по выбору заказчика, с сальником или с циклопрочным сварным мембранным сильфоном.

Файлы для скачивания


rvt	bimlib_teplokontrol_v2.rvt	43.3 MB	Revit 2017
rfa	pac_regulyatordavleniya_kr-1-1_teplokontrol.rfa	1.8 MB	Revit 2017
pdf	instrukciya_teplokontrol_v2.pdf	961 KB	—

Типоразмеры (8)

Наименование	Материал ADSK Материал	Наименование ADSK Наименование	Корпус из высокопрочного чугуна	Корпус из нержавеющей стали	Корпус из стали	Корпус из чугуна	Сальник	Сильфон СТ12-45 или СТ14-65	Тип материала корпуса	Тип уплотнения по штоку
КР-1-1_СТ12-45/СТ14-65_чугун	Клапан_Корпус_ЧугунСЧ20	Клапан регулирующий с исполнительным электрическим механизмом, сильфонным уплотнением, материал корпуса: чугун	False	False	False	True	False	True	1	1
КР-1-1_СТ12-45/СТ14-65_сталь	Клапан_Корпус_Сталь20Л	Клапан регулирующий с исполнительным электрическим механизмом, сильфонным уплотнением, материал корпуса: сталь	False	False	True	False	False	True	2	1
КР-1-1_СТ12-45/СТ14-65_НЖ	Клапан_Корпус_НержавеющаяСталь	Клапан регулирующий с исполнительным электрическим механизмом, сильфонным уплотнением, материал корпуса: нержавеющая сталь	False	True	False	False	False	True	3	1
КР-1-1_СТ12-45/СТ14-65_ВЧ	Клапан_Корпус_ВысокопрочныйЧугун	Клапан регулирующий с исполнительным электрическим механизмом, сильфонным уплотнением, материал корпуса: высокопрочный чугун	True	False	False	False	False	True	4	1
КР-1-1_сальник_ВЧ	Клапан_Корпус_ВысокопрочныйЧугун	Клапан регулирующий с исполнительным электрическим механизмом, сальниковым уплотнением, материал корпуса: высокопрочный чугун	True	False	False	False	True	False	4	2

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Чугун, Сталь, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Давление среды ADSK_Давление среды	1.6
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ОАО "Теплоконтроль"
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
Количество фаз ADSK_Количество фаз	1
