Клапан противопожарный канальный лифтовой прямоугольный нормально закрытый СЛ-КПП-КЛ

Name: Клапан противопожарный канальный лифтовой прямоугольный нормально закрытый СЛ-КПП-КЛ
Brand: SL Laser

Обновлено в 2025 году

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. При разработке для возможности заполнения параметра ADSK_Марка доступен скрипт в Dynamo (SL_Маркировка клапанов_SL-LASER.dyn).

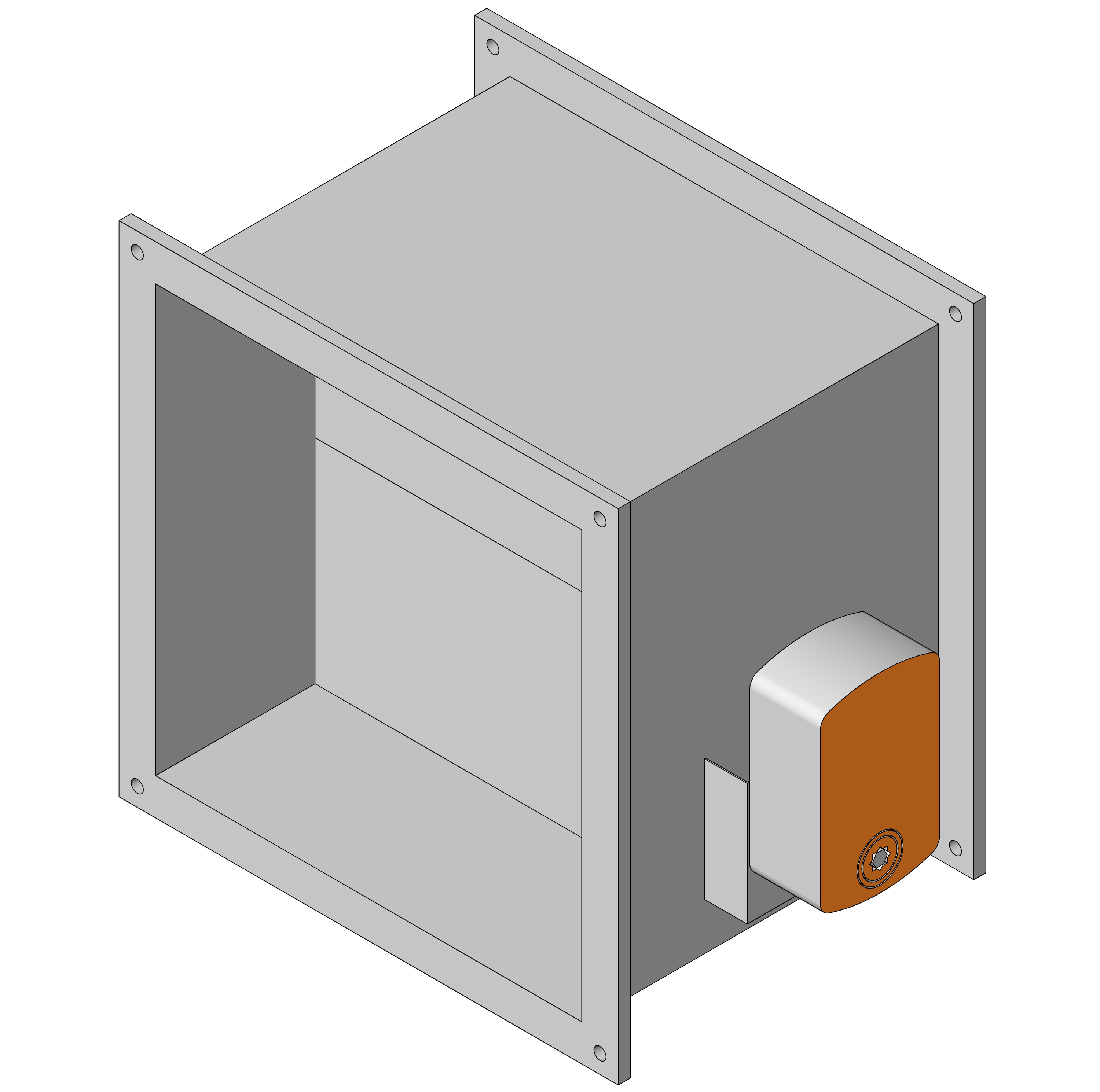

Противопожарный клапан СЛ-КПП-КЛ канального исполнения, лишенный выступающих элементов заслонки, предназначен для интеграции в противопожарные перегородки с последующим подключением воздуховодов. Конструкция клапана включает прямоугольный корпус, подвижную заслонку и внешний приводной механизм. Корпус изготавливается из оцинкованной стали, имеет глубину 302 мм и двустороннее фланцевое соединение. Заслонка, заполненная огнеупорным теплоизолятором, не имеет выступающих частей.

Файлы для скачивания


rvt	SL_КанальноеВентиляционноеОборудование_Клапаны-Компенсатор-Решетки_СОМ-КПК-КПП-КДУ-РКДМ_SL-LASER_НО-НЗ_EI60-120.rvt	150.0 MB	Revit 2019
rfa	SL_КлапанПротивопожарный_СЛ-КПП-КЛ_НЗ_КанальныйЛифтовойПрямоугольный_SL-LASER_E60-120.rfa	1.3 MB	Revit 2019
txt	SL_КлапанПротивопожарный_СЛ-КПП-КЛ_НЗ_КанальныйЛифтовойПрямоугольный_SL-LASER_E60-120.txt	2 KB	—
dyn	SL_Маркировка клапанов_SL-LASER.dyn	35 KB	—
pdf	Инструкция по работе с BIM-моделями клапанов СЛ-ЛАЗЕР_v.1.0_2025.pdf	3.0 MB	—

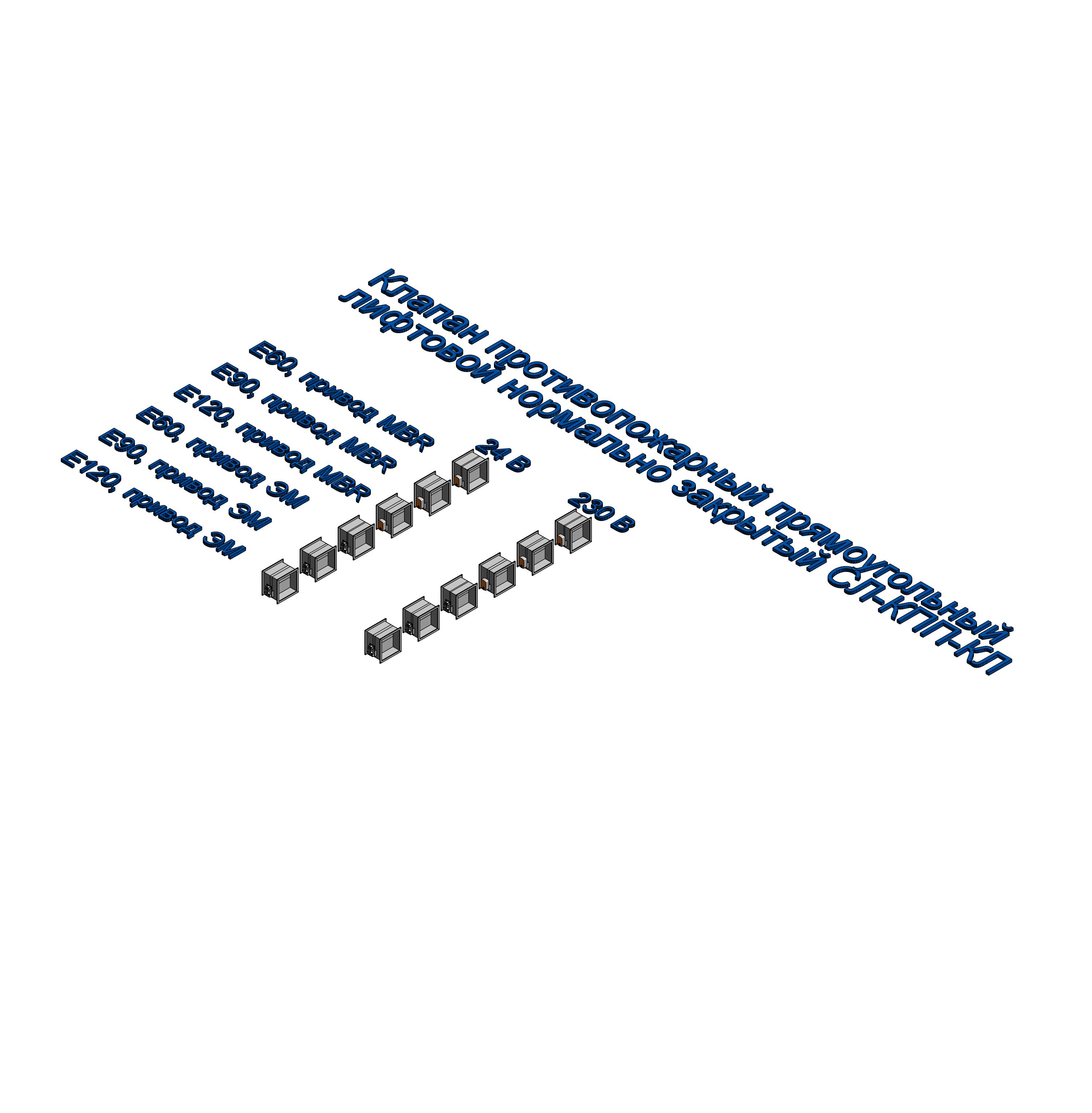

Типоразмеры (6)

Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Предел огнестойкости ADSK_Предел огнестойкости	Тип Привод Параметры
E60_Привод MBR	5 Вт	5 В·А	E60	MBR
E90_Привод MBR	5 Вт	5 В·А	E90	MBR
E120_Привод MBR	5 Вт	5 В·А	E120	MBR
E60_Привод ЭМ	99 Вт	104 В·А	E60	ЭМ
E90_Привод ЭМ	99 Вт	104 В·А	E90	ЭМ

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование систем противодымной вентиляции
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Общие характеристики
Группирование ADSK Группирование	Оборудование для прямоугольных каналов
Количество ADSK Количество	1
Материал ADSK Материал	SL_Сталь_Н_SL-LASER
Обозначение ADSK Обозначение	ТУ 28.25.12-001-44710872-2020
Единица измерения ADSK_Единица измерения	шт.
