Клапан обратный BDA (бабочка) 100

Name: Клапан обратный BDA (бабочка) 100
Brand: Naveka

Обновлено в 2024 году

Описание

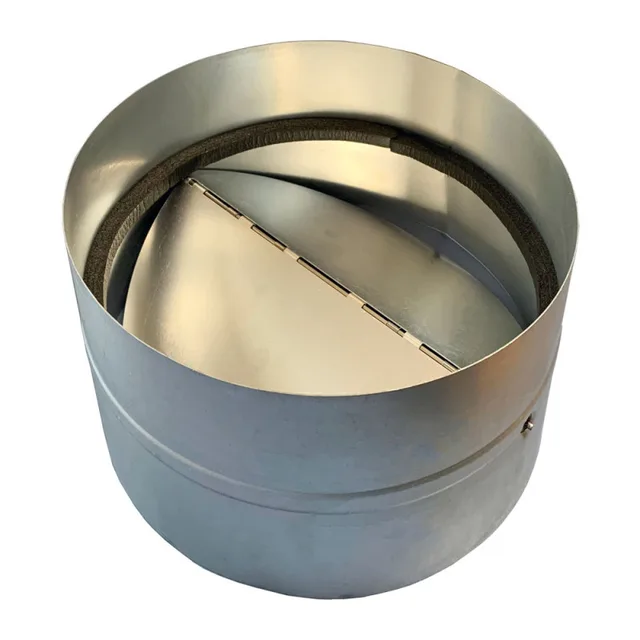

Клапан обратный предназначен для автоматического предотвращения перетекания воздуха при отключенных вентиляторах. Клапан обратный представляет собой клапан типа "бабочка".

Клапан обратный 100 для круглого канала диаметром d100 мм.

Файлы для скачивания


rfa	Клапан_обратный_бабочка.rfa	384 KB	Revit 2019
pdf	Клапан_обратный_бабочка.pdf	1.1 MB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия
BDA 100	BDA (бабочка) 100	0.1	F0000005470
BDA 125	BDA (бабочка) 125	0.2	F0000005474
BDA 160	BDA (бабочка) 160	0.2	F0000005475
BDA 200	BDA (бабочка) 200	0.3	F0000005476
BDA 250	BDA (бабочка) 250	0.7	F0000005477

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	150 mm
Ширина	150 mm
Длина	100 mm
Вес	100 g
Диаметр	100 mm
Общие характеристики
Наименование ADSK Наименование	Клапан обратный
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Naveka
Материал	RAL 0000 Серый металл
