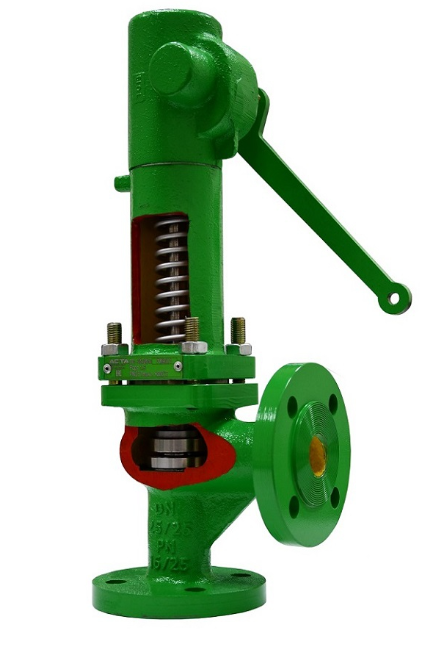

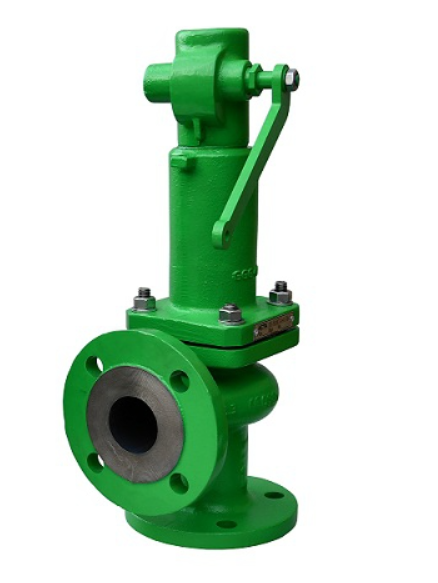

Клапан предохранительный пропорциональный АСТА серии П123

Name: Клапан предохранительный пропорциональный АСТА серии П123
Brand: НПО АСТА

Обновлено в 2023 году

Описание

Предохранительный клапан АСТА серии П123 – пропорциональный малоподъёмный пружинный угловой клапан. Используется преимущественно в жидкостных системах. Клапан обладает невысокой пропускной способностью, открывается пропорционально росту давления и позволяет не допускать чрезмерных потерь среды и резкого падения давления при срабатывании клапана.

Файлы для скачивания


dwg	asta_p01_25x25.dwg	3.0 MB	AutoCAD 2018+
pdf	d3.1.teh.opisanie.pdf	826 KB	—
doc	d3.1.teh.pasport.doc	384 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
Номинальное давление	PN 16/25 — DN25-50, PN 16 — DN65-100
Рабочая среда	Вода, пар, воздух и другие среды, нейтральные к материалам клапана
Максимальная температура рабочей среды	+200 °С — мягкое уплотнение седла, +300 °С — «металл-металл»
Номинальный диаметр	DN 25-100
Давление настройки	0,5 – 16
