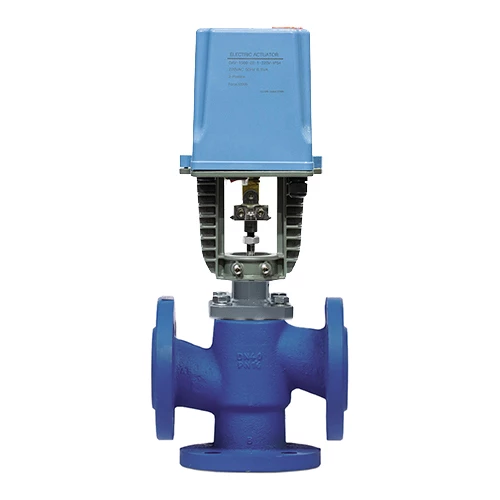

Клапан регулирующий трехходовой разделительный DN.ru 23ч901нж VRg3S-11M-LED-F Ду32 Ру16 Kvs10 серый чугун СЧ20, фланцевый, Tmax до 150°С с электроприводом DAV 2500 - 220B (D230-10403)

Name: Клапан регулирующий трехходовой разделительный DN.ru 23ч901нж VRg3S-11M-LED-F Ду32 Ру16 Kvs10 серый чугун СЧ20, фланцевый, Tmax до 150°С с электроприводом DAV 2500 - 220B (D230-10403)
Brand: DN.ru

Обновлено 7 месяцев назад

Описание

Регулирующий клапан DN.ru 23ч901нж VRg3S-11M-LED-F Ру16 разделительный трёхходовой имеет два входа и один выход. Применяется для качественного регулирования в системах отопления и вентиляции за счёт смешения двух потоков теплоносителя с различной температурой, протекающих по трубопроводу при давлении не более 1.6МПа Корпус клапана DN.ru 23ч901нж VRg3S-11M-LED-F с ЭИМ DAV 2500 - 220B изготовлен из серого чугуна (СЧ). В качестве исполнительного механизма выступает электропривод (ЭИМ) DAV 2500 - 220B. На корпусе клапана закреплена табличка, на которой нанесены основные сведения об изделии. Присоединение клапана к трубопроводу - фланцевое. Присоединительные фланцы по ГОСТ 12819-80, с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815 -80

Файлы для скачивания


dwg	DN32_3D_DWG.dwg	1.5 MB	AutoCAD 2018+
stp	DN32_3D_STEP.stp	1.3 MB	—
pdf	ruk_ekspl_elektroprivod_dav2500_5000.pdf	2.9 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	495 mm
Ширина	166 mm
Длина	180 mm
Вес	12400 g
Диаметр	32 mm
